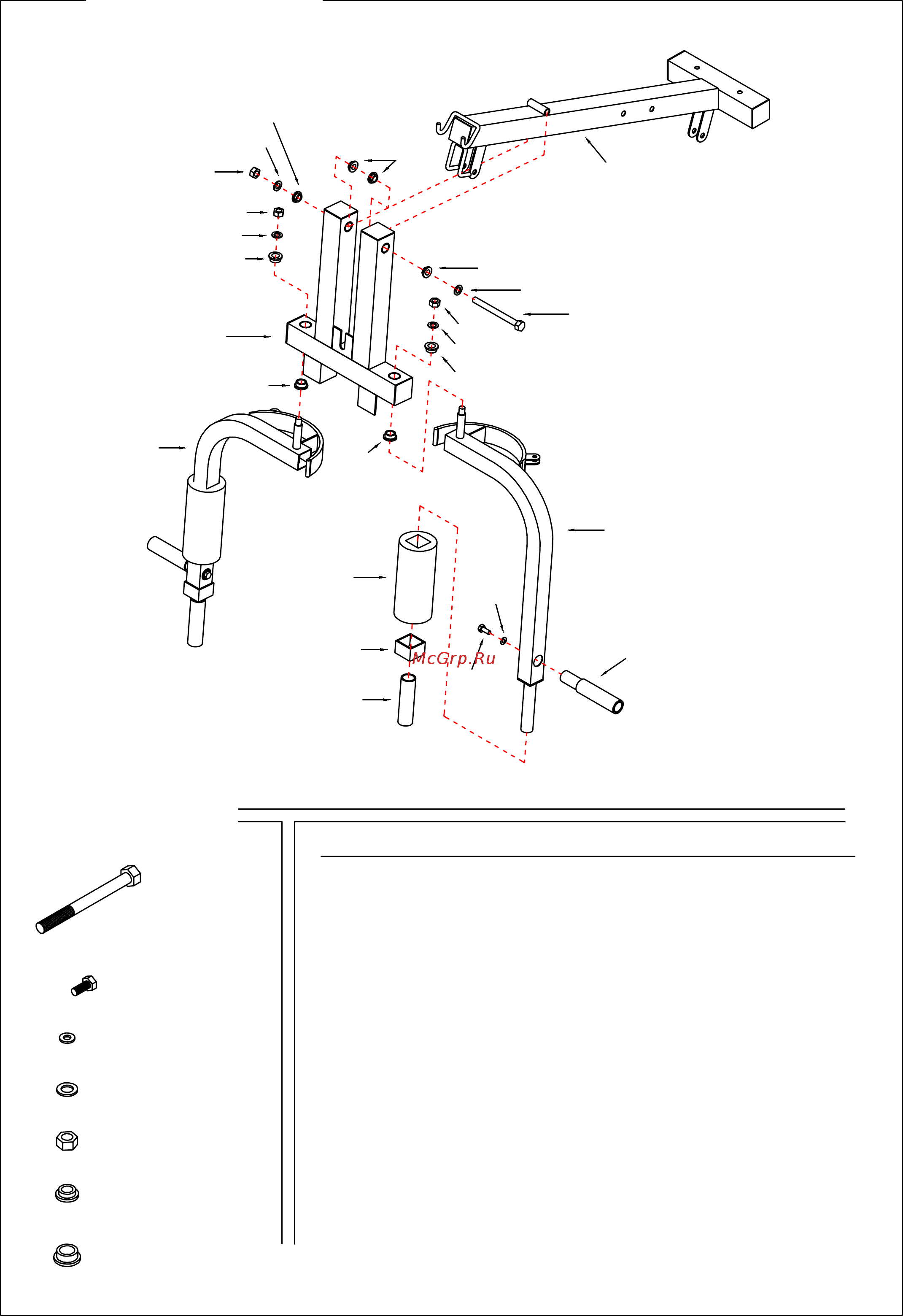

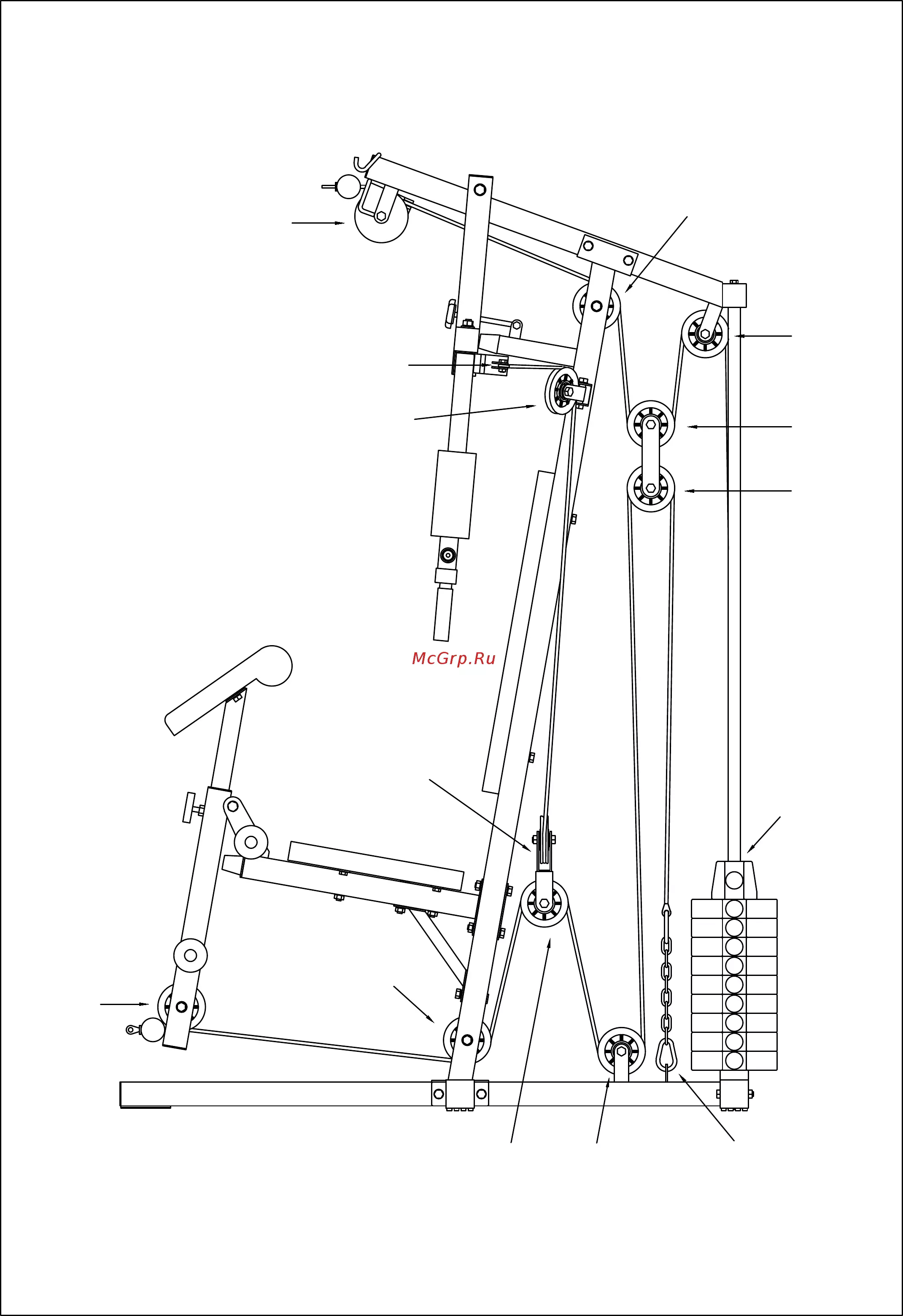

СБОРКА ПЕРЕДНЕЙ НОЖКИ И ОПОРЫ БАТТЕРФЛЯЯ **
Шаг 1. Вставьте втулку(C19) в опору баттерфляя (А11),
разместите верхнюю раму (A7) посередине. Вставьте
болт (C1) в верхнюю раму (A7) и опору баттерфляя
(A11) и закрепите их шайбой (C16) и гайкой (C17).
Шаг 2.Вставьте втулку (C20) в опору баттерфляя(A11).
Прикрепите баттурфляй (A12)к опоре (A11),закрепите
их с помощью шайбы(C16) и гайки(C17). Аналогичным
образом собирите баттерфляй (A13).
Шаг 3.Наденьте валик (F6) на баттерфляй (A12,A13), затем
вставьте рукоятку (A17) в баттерфляй (A12) и (A13) и через
шайбу (C12). Наденьте заглушку (E8).Вставьте валик (E9).
C11
C12
шт
шт
C16
C17
шт
шт
C1
C19
шт
C20
шт
РИС 6
ПАКЕТ"P6"
** используйте пакет с крепежем "P6"**
