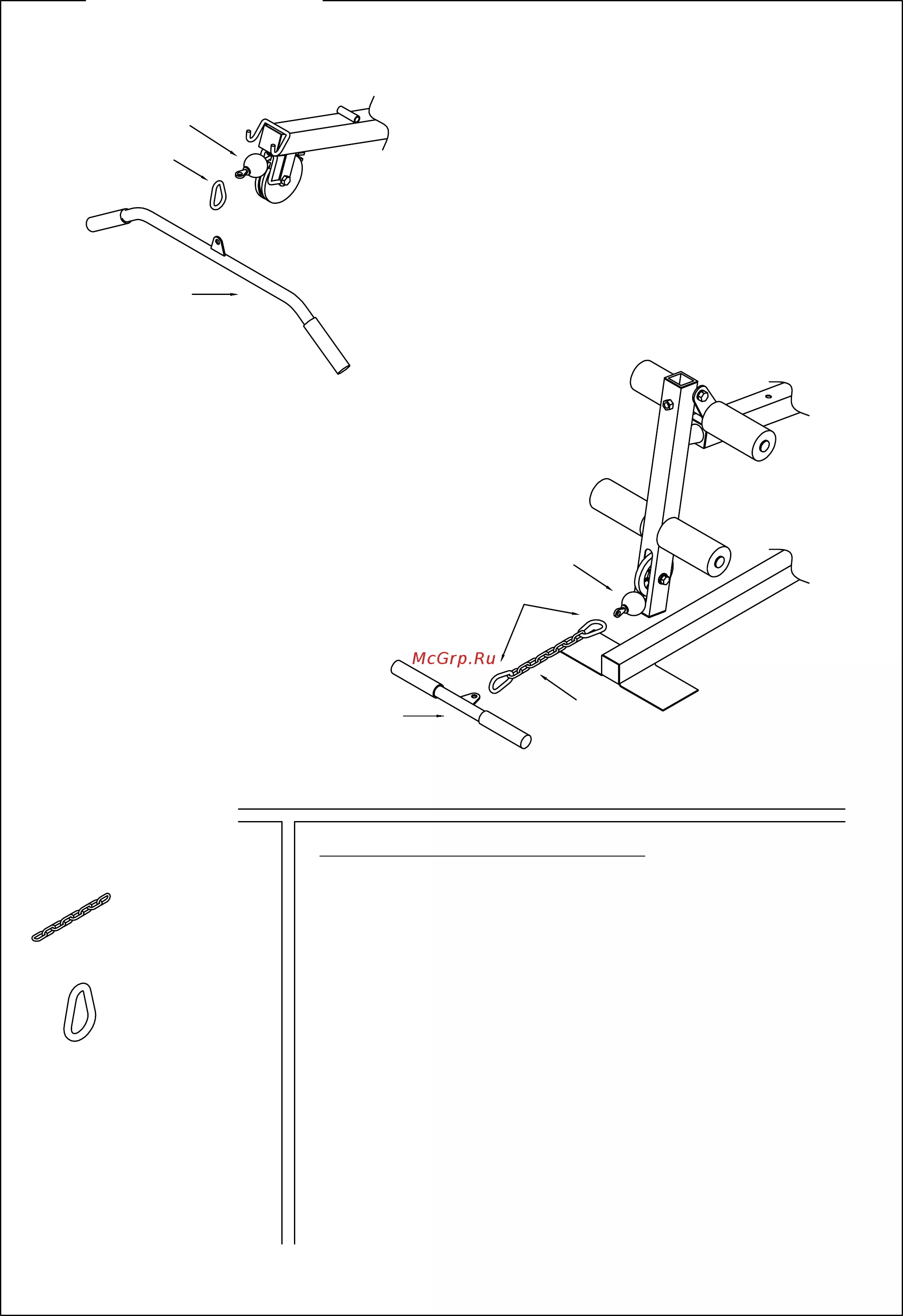

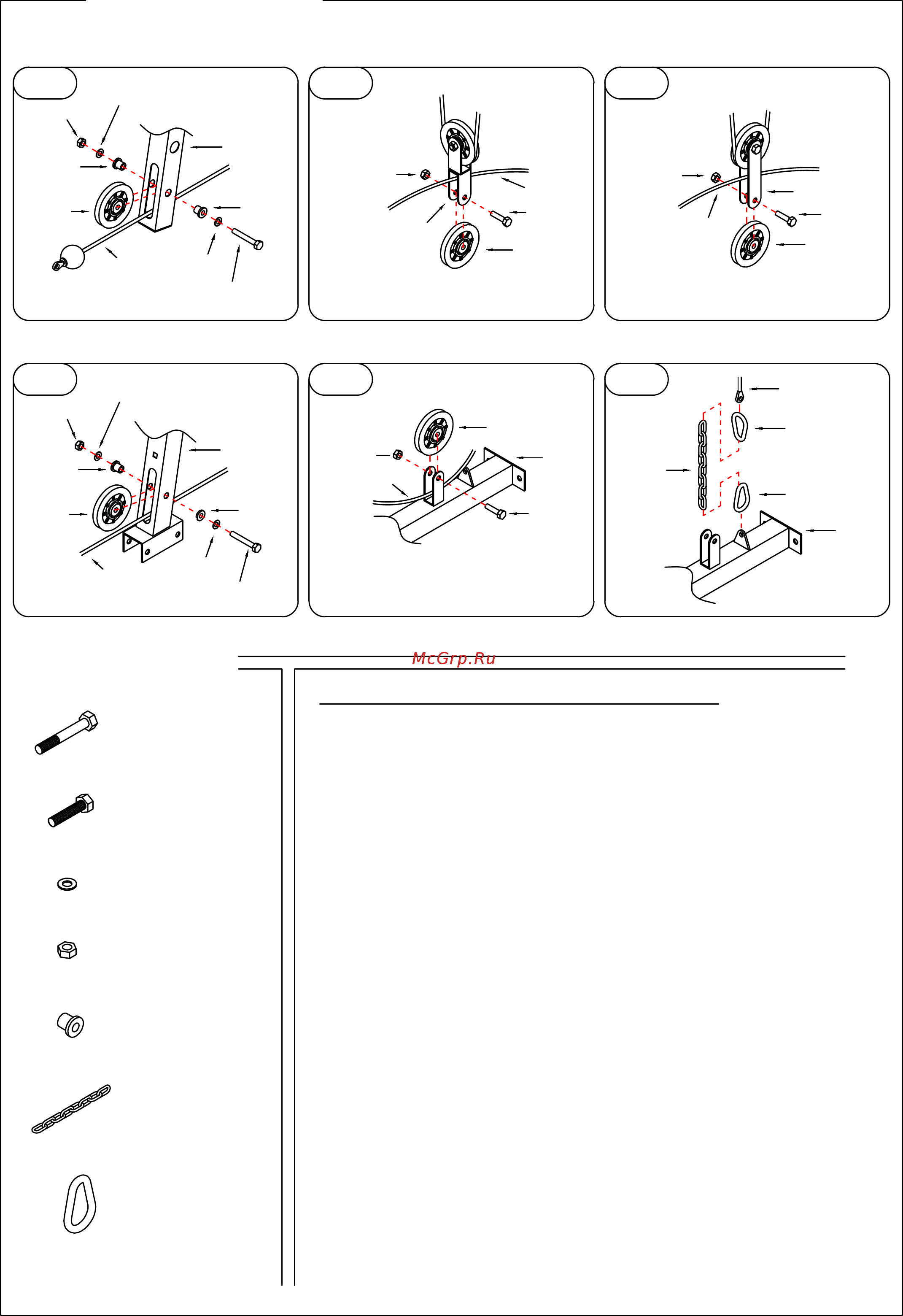

СБОРКА ОСНОВНОГО ТРОСА И ШКИВА
Проденьте основной трос (В3)через переднюю ножку (А10).
Вставьте его в шкив(B6) и переднюю ножку(A10).Вставьте
втулку (C18) с обеих сторон передней ножки (A10), затем
закрепите болтом(C4),шайбой(C14) и гайкой(C15).
Проденьте трос через переднюю опоруВставьте
его в шкив(B6)и переднюю опору(A5).Вставьте втулку
(C18) с обеих сторон передней опоры(A5),затем закрепите
болтом(C4),шайбой(C14) и гайкой(C15).
Проденьте тросчерез кронштейн шкива, затем
расположите его на шкиве (B6).Закрепите болтом(C6) и
шайбой(C14) через(D8)/(B6) и шайбой(C14)/гайкой(C15).
Проденьте тросчерез опору основаниязатем
расположите его на шкиве (B6).Закрепите болтом(C6) и
шайбой(C14) через(A1)/(B6) и (шайбой(C14)/гайкой(C15).
Проденьте тросчерез кронштейн шкивазатем
расположите его на шкиве(B6).Закрепите болтом(C6) и
шт
C4
C6
шт
C14
шт
C15
шт
C18
шт
шт
B3-1 B3-3 B3-5
B3-2 B3-4 B3-6
B4
шт
D7
РИС 9
ПАКЕТ"P9"
** используйте пакет с крепежем "P9"**
шайбой(C14) через(D9)/(B6) и шайбой(C14)/гайкой(C15)
B3-6: Установите цепь (В4) в опопре основания(А1), затем
закрепите крюком (D7). Отрегулируйте основной трос (D3) и
соедините его с цепью при помощи крюка (D7).
