![DFC D7000 [14/18] Рис 7](/views2/1484134/page14/bge.png)
B6
C15
C6
D9
B1
A7
C15
B1
B6
C6
B1
C21
F1
СБОРКА ТРОСОВ И ШКИВА
Проденьте тросчерез верхнюю рамуи шкив
(B7),then fix it by bolt(C7) & pulley housing(E3),through (A7)/
(B7),fix it by(E3)/nut(C15).
2 Проденьте тросчерез направляющуюА4и затем
установите шкив (B6).Вставьте втулку(C18)с обеих сторон
вертикальной опоры(A5),закрпите их болтом(C4) и
шайбой(C14) через(C18)/(A5)/(B6)/(C18), закрепите шайбой
(C14)/гайкой(C15).
3Собирите трос5с кронштейном шкива (D9) под шкивом
(B6).Закрепите их болтом(C6) через(D9)/(B6) и закрепите
гайкой (C15).
4Проденьте тросчерез верхнюю рамуи затем
установите его на шкиве (B6).Закрепите болтом(C6)
через(A7)/(B6) и гайкой(C15).
5Установите шайбуE через трос, затем протяните трос
через грузы(F1).
шт
C4
C6
C7
шт
шт
C14
шт
C15
шт
C18
C21
шт
шт
B1-2
A7
C15
C7
B1
E3
B7
E3
B1-1
B6
C14
C18
C18
C14
C15
A5
B1
C4
B1-3
B1-4
B1-5
-12-

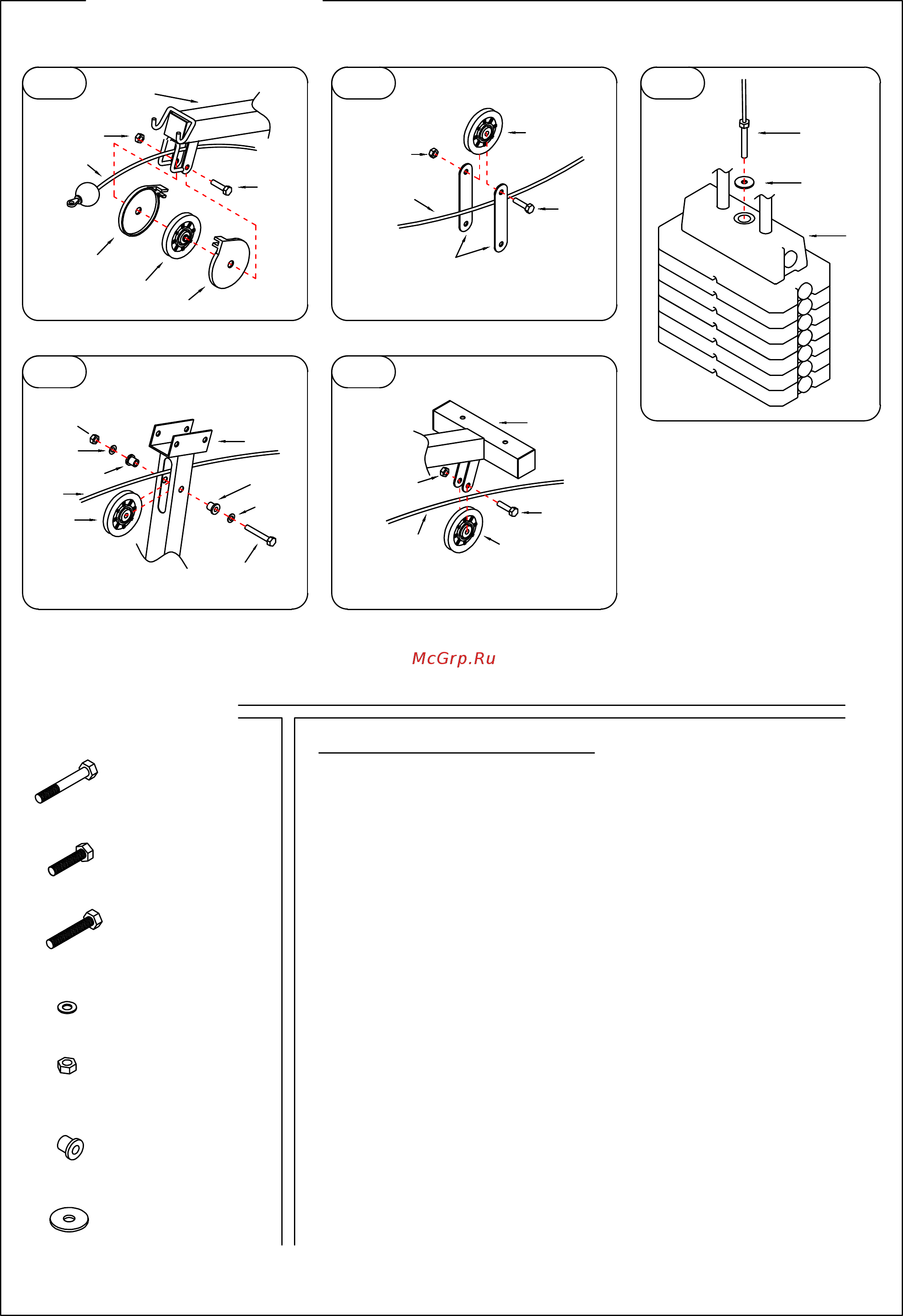

РИС 7
ПАКЕТ"P7"
** используйте пакет с крепежем "P7"**
