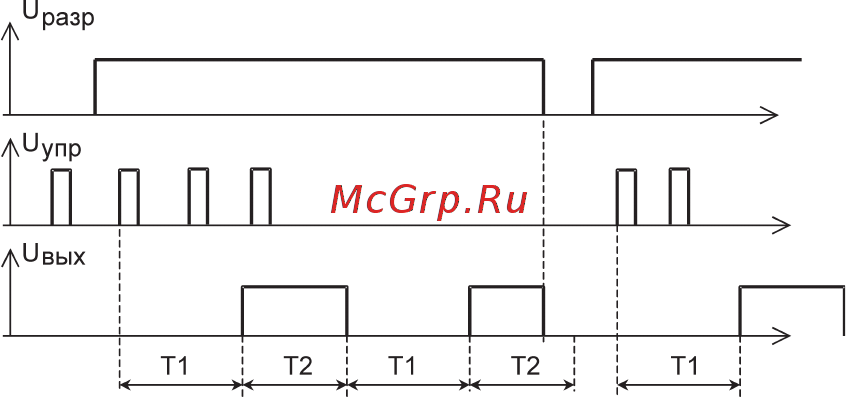

Временная диаграмма 3 Циклическая временная диаграмма Цикл начинается с паузы Запусквременной диаграммы переднимфронтом СИГНАЛАУПРАВЛЕНИЯ Вовремя исполнения программы изменение СИГНАЛАУПРАВЛЕНИЯ значения не имеет разр 44
