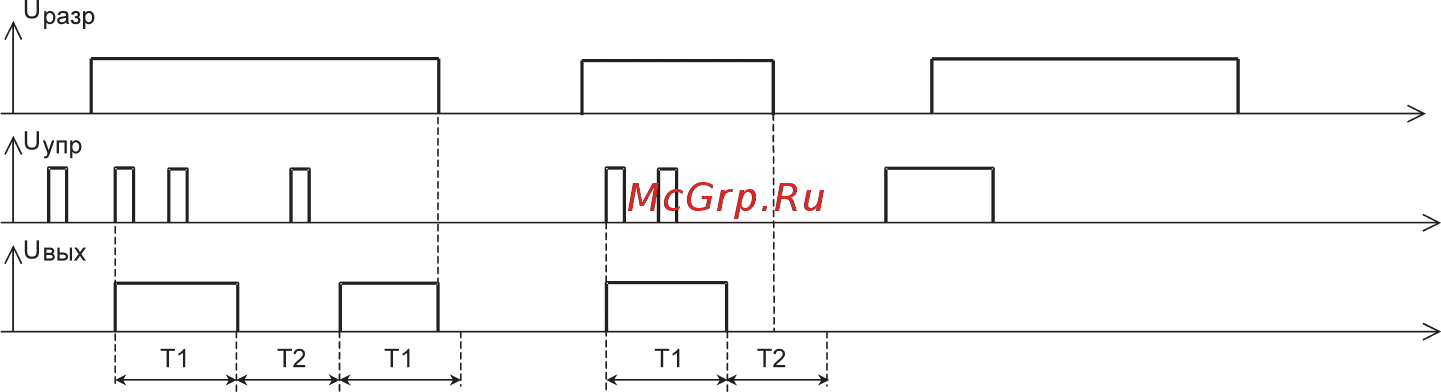

Временная диаграмма 4 Циклическая временная диаграмма Цикл начинается с импульса Запуск временной диаграммы передним фронтом СИГНАЛА УПРАВЛЕНИЯ Во время исполнения программы изменение СИГНАЛА УПРАВЛЕНИЯ значения не имеет 45
