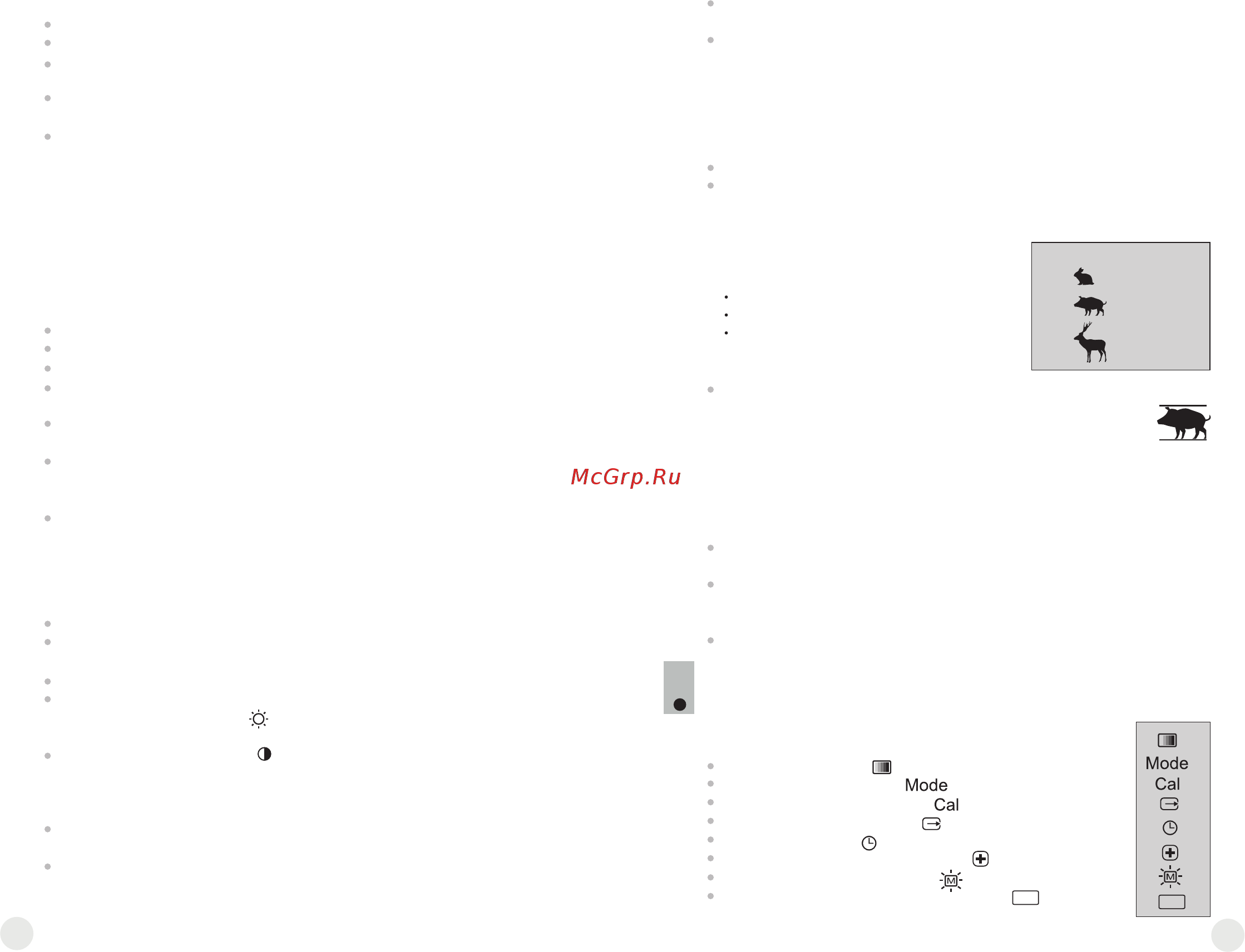

![Pulsar Quantum Lite XQ23V [41/46] Меню](/views2/1484710/page41/bg29.png)
Полуавтоматический режим калибровки
Включите прибор, откройте крышку объектива.
Нажмите контроллер (1) в течение двух секунд для входа в меню.
Вращением контроллера выберите пункт Cal. Нажмите
контроллер.
Вращением контроллера выберите режим H. Нажмите
контроллер для подтверждения.
Для калибровки нажмите кнопку CAL (4). Изображение застынет
на 1-2 секунды.
Калибровка произведена.
Автоматический режим калибровки
При использовании автоматического режима тепловизор
калибруется самостоятельно согласно программному алгоритму.
Сенсор закрывается внутренней шторкой автоматически. В данном
режиме допускается калибровка прибора пользователем с
помощью кнопки CAL (4).
Включите прибор, откройте крышку объектива.
Нажимайте контроллер (1) в течение двух секунд для входа в
меню.
Вращением контроллера выберите пункт Cal. Нажмите
контроллер.
Вращением контроллера выберите режим A. Нажмите
контроллер для подтверждения.
В момент автоматической калибровки изображение застынет на
1-2 секунды.
Калибровка произведена.
Примечание. В течение нескольких минут после включения
прибора автоматическая калибровка может происходить чаще,
чем обычно.
Фокусировка и настройка изображения
Откройте крышку объектива.
Настройте резкое изображение пиктограмм в строке статуса
вращением кольца диоптрийной подстройки окуляра (6).
Для регулировки яркости дисплея вращайте контроллер (1).
Соответствующая степень яркости (от 0 до 20) отобразится рядом
с пиктограммой яркости в правой верхней части дисплея.
Для регулировки контраста дисплея нажмите контроллер
(появится пиктограмма ) и вращайте его. Соответствующая
степень контраста (от 0 до 20) отобразится рядом с пиктограммой
контраста в правой верхней части дисплея.
Выберите неподвижный теплый объект наблюдения, удаленный
на некотором расстоянии, например, 100 м.
Вращая колесо фокусировки объектива (9), добейтесь
наилучшего качества изображения.
После данной настройки, независимо от дистанции и других
условий, вращать кольцо диоптрийной подстройки не
требуется. Настраивайте изображение только кольцом
фокусировки объектива.
Стадиометрический дальномер
Тепловизоры оснащены стадиометрическим дальномером,
который позволяет определить ориентировочное расстояние до
объекта, если известен его размер.
Для активации дальномера кратко нажмите кнопку “RF” (2).
На дисплее появятся: курсор для измерений, цифры
измеряемой дистанции и пиктограммы объектов, относительно
которых ведется измерение.
Имеется три предустановленных
значения для объектов:
Заяц – высота 0,3 м
Кабан – высота 0,7 м
Олень – высота 1,7 м
85m
200m
487m
Поместите нижний неподвижный курсор под объектом
и, вращая контроллер (1), перемещайте верхний
горизонтальный курсор относительно нижнего
горизонтального неподвижного курсора так, чтобы
объект располагался непосредственно между
курсорами. Одновременно с перемещением
происходит автоматический пересчет дальности до
цели.
Если измерение не происходит в течение 10 секунд,
происходит автоматическое отключение функции измерения.
Измеренное значение дальности перед выводом на дисплей
округляется – для больших значений дальности до 5м, для
меньших - до 1 м.
Для отключения дальномера кратко нажмите кнопку “RF”.
МЕНЮ
9
Меню включает следующие пункты:
Цветовые режимы
Выбор режима работы
Выбор режима калибровки
Настройка видеовыхода
Настройка часов
Удаление дефектных пикселей
Регулировка яркости меню
Выбор единиц измерения дальности
M/Y
M/Y
78
79
