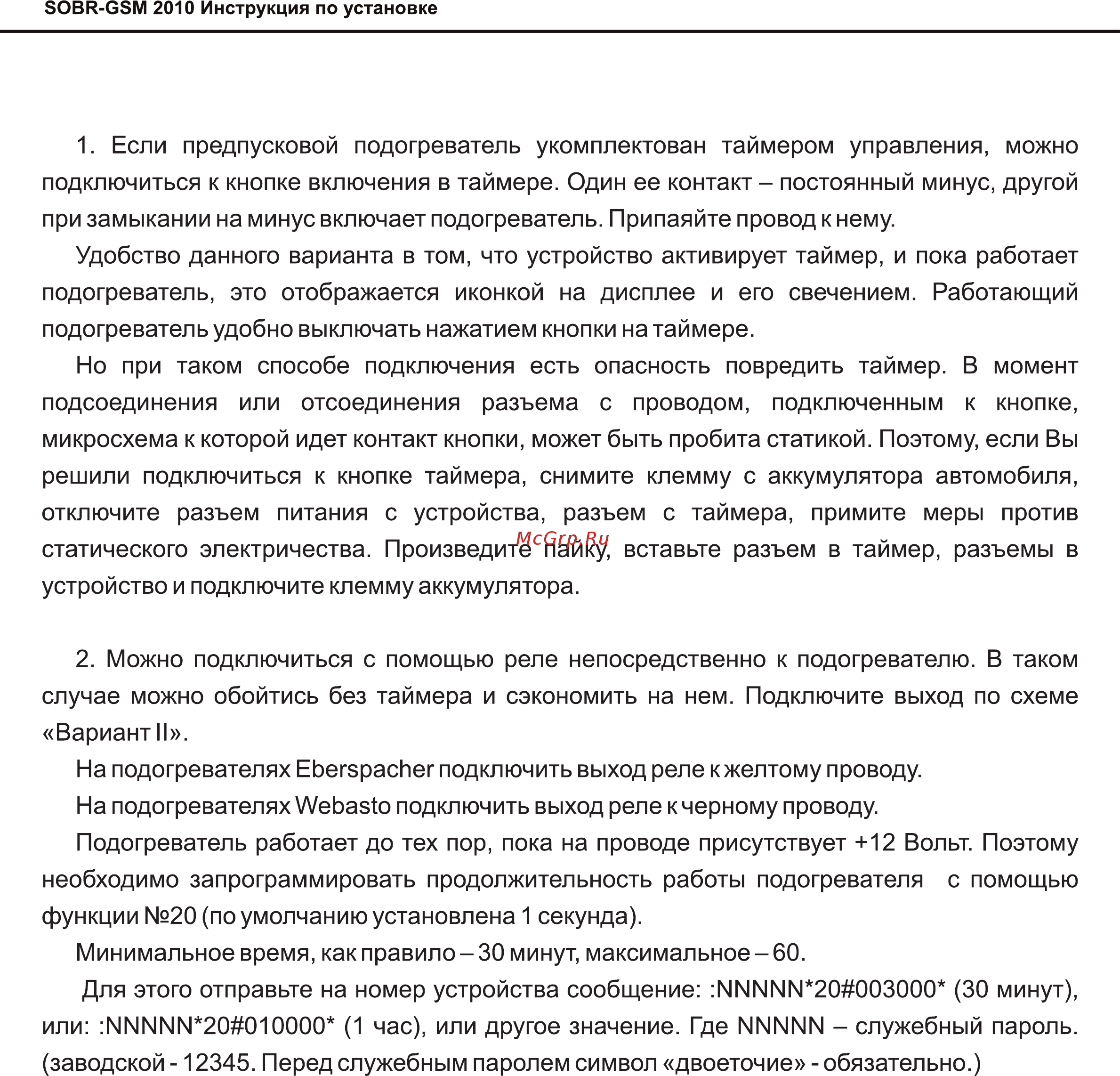

13 5ОВЯ С5М 2010 Инструкция по установке 1 Если предпусковой подогреватель укомплектован таймером управления можно подключиться к кнопке включения в таймере Один ее контакт постоянный минус другой при замыкании на минус включает подогреватель Припаяйте провод к нему Удобство данного варианта в том что устройство активирует таймер и пока работает подогреватель это отображается иконкой на дисплее и его свечением Работающий подогреватель удобно выключать нажатием кнопки на таймере Но при таком способе подключения есть опасность повредить таймер В момент подсоединения или отсоединения разъема с проводом подключенным к кнопке микросхема к которой идет контакт кнопки может быть пробита статикой Поэтому если Вы решили подключиться к кнопке таймера снимите клемму с аккумулятора автомобиля отключите разъем питания с устройства разъем с таймера примите меры против статического электричества Произведите пайку вставьте разъем в таймер разъемы в устройство и подключите клемму аккумулятора 2 Можно подключиться с помощью реле непосредственно к подогревателю В таком случае можно обойтись без таймера и сэкономить на нем Подключите выход по схеме Вариант II На подогревателях ЕЬегэрасИег подключить выход реле к желтому проводу На подогревателях Webasto подключить выход реле к черному проводу Подогреватель работает до тех пор пока на проводе присутствует 12 Вольт Поэтому необходимо запрограммировать продолжительность работы подогревателя с помощью функции 20 по умолчанию установлена 1 секунда Минимальное время как правило 30 минут максимальное 60 Для этого отправьте на номер устройства сообщение ММЫМЫ 20 003000 30 минут или ЫЫМНМ 20 010000 1 час или другое значение Где МЫПЫМ служебный пароль заводской 12345 Перед служебным паролем символ двоеточие обязательно
