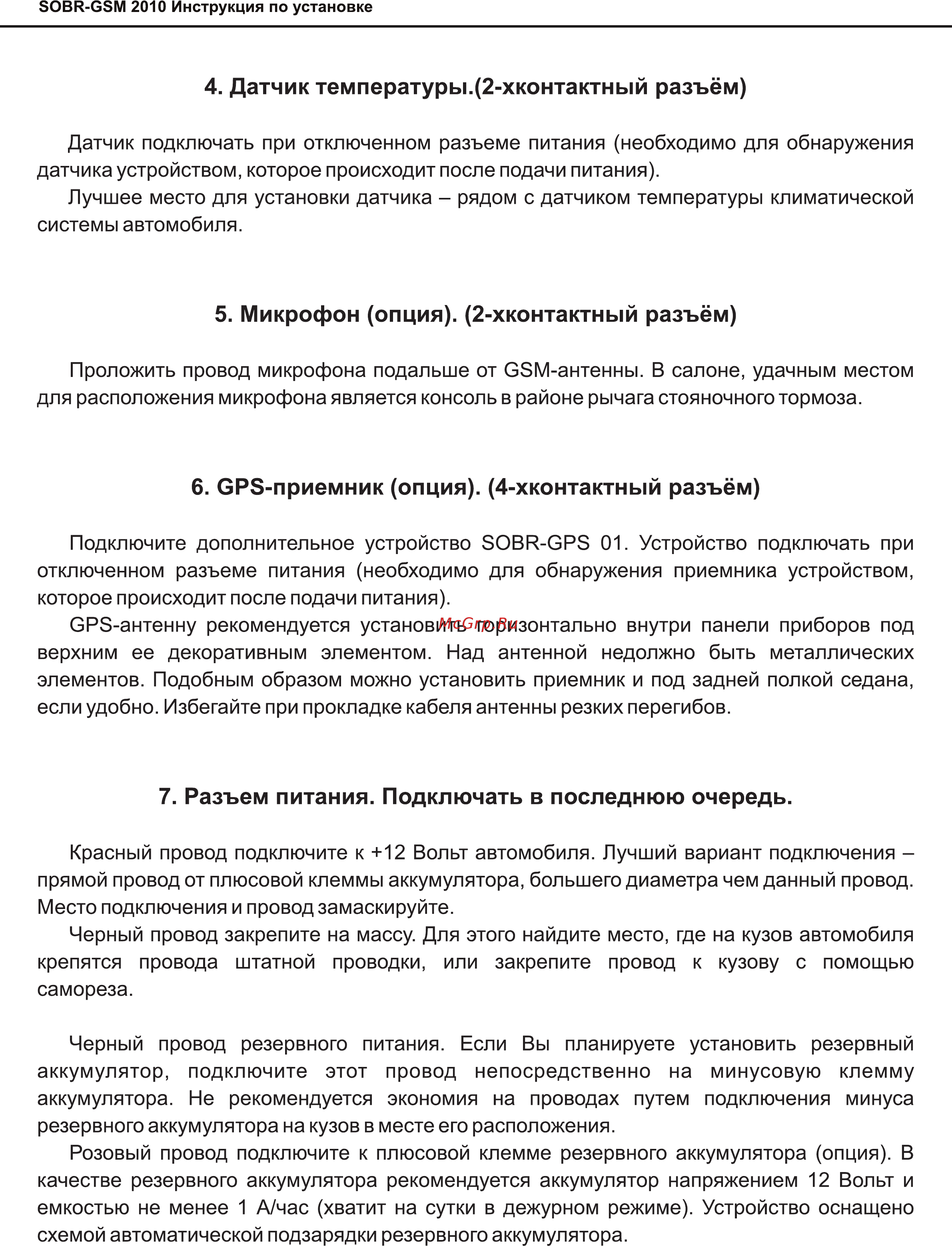

ЗОВЯ СБМ 2010 Инструкция по установке 14 4 Датчик температуры 2 хконтактный разъём Датчик подключать при отключенном разъеме питания необходимо для обнаружения датчика устройством которое происходит после подачи питания Лучшее место для установки датчика рядом с датчиком температуры климатической системы автомобиля 5 Микрофон опция 2 хконтактный разъём Проложить провод микрофона подальше от С8М антенны В салоне удачным местом для расположения микрофона является консоль в районе рычага стояночного тормоза 6 СР8 приемник опция 4 хконтактный разъём Подключите дополнительное устройство 8ОВР СР8 01 Устройство подключать при отключенном разъеме питания необходимо для обнаружения приемника устройством которое происходит после подачи питания СРЗ антенну рекомендуется установить горизонтально внутри панели приборов под верхним ее декоративным элементом Над антенной недолжно быть металлических элементов Подобным образом можно установить приемник и под задней полкой седана если удобно Избегайте при прокладке кабеля антенны резких перегибов 7 Разъем питания Подключать в последнюю очередь Красный провод подключите к 12 Вольт автомобиля Лучший вариант подключения прямой провод от плюсовой клеммы аккумулятора большего диаметра чем данный провод Место подключения и провод замаскируйте Черный провод закрепите на массу Для этого найдите место где на кузов автомобиля крепятся провода штатной проводки или закрепите провод к кузову с помощью самореза Черный провод резервного питания Если Вы планируете установить резервный аккумулятор подключите этот провод непосредственно на минусовую клемму аккумулятора Не рекомендуется экономия на проводах путем подключения минуса резервного аккумулятора на кузов в месте его расположения Розовый провод подключите к плюсовой клемме резервного аккумулятора опция В качестве резервного аккумулятора рекомендуется аккумулятор напряжением 12 Вольт и емкостью не менее 1 А час хватит на сутки в дежурном режиме Устройство оснащено схемой автоматической подзарядки резервного аккумулятора
