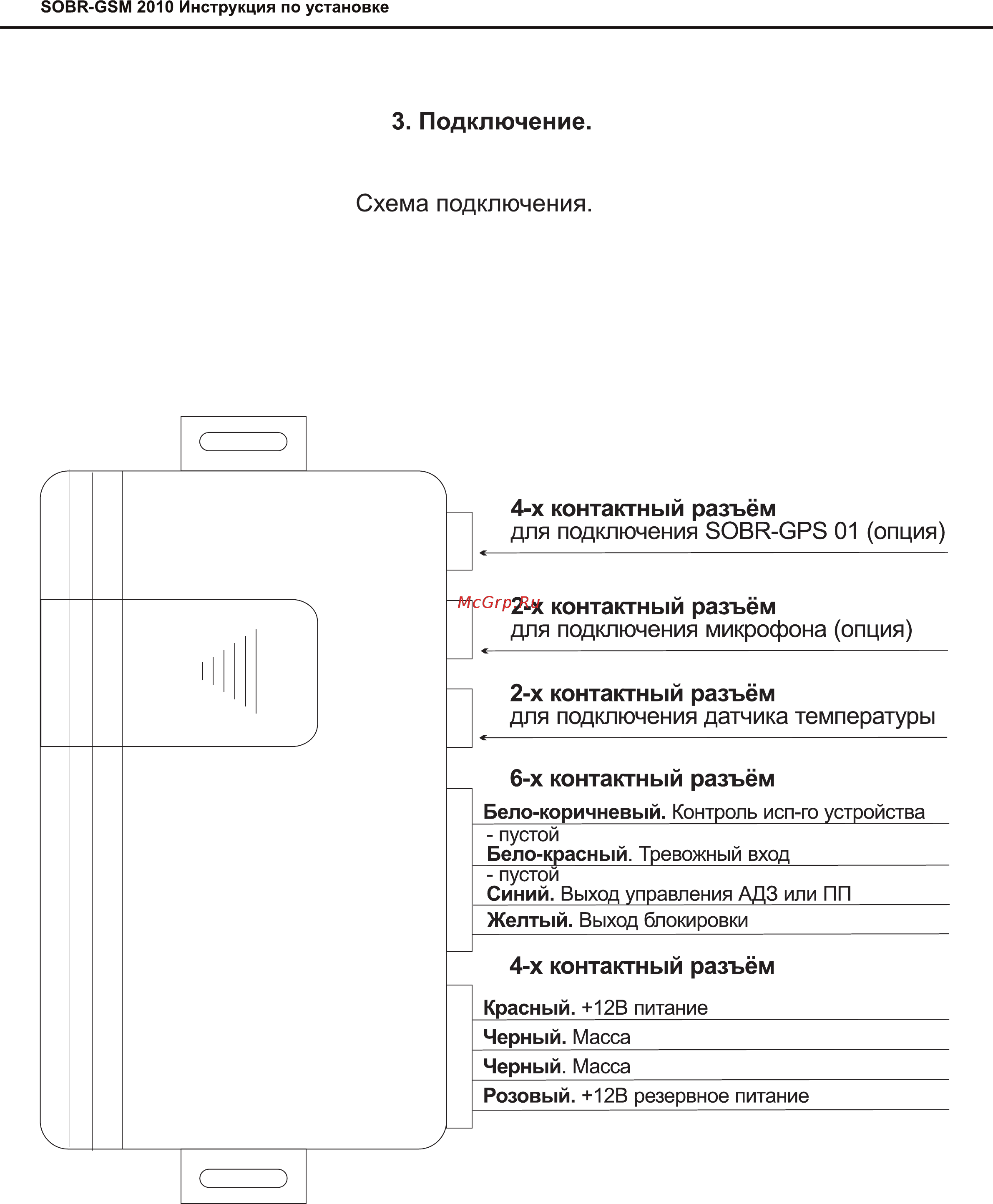

4 ЭОВК СЗМ 2010 Инструкция по установке 3 Подключение Схема подключения 4 х контактный разъём для подключения БОВ СРБ 01 опция 2 х контактный разъём для подключения микрофона опция 2 х контактный разъём для подключения датчика температуры 6 х контактный разъём Бело коричневый Контроль исп го устройства пустой Бело красный Тревожный вход____________ пустой Синий Выход управления АДЗ или ПП_______ Желтый Выход блокировки 4 х контактный разъём Красный 12В питание_________ Черный Масса________________ Черный Масса________________ Розовый 12В резервное питание
