M/CD • Edition 06.04 • Nr. 241 482

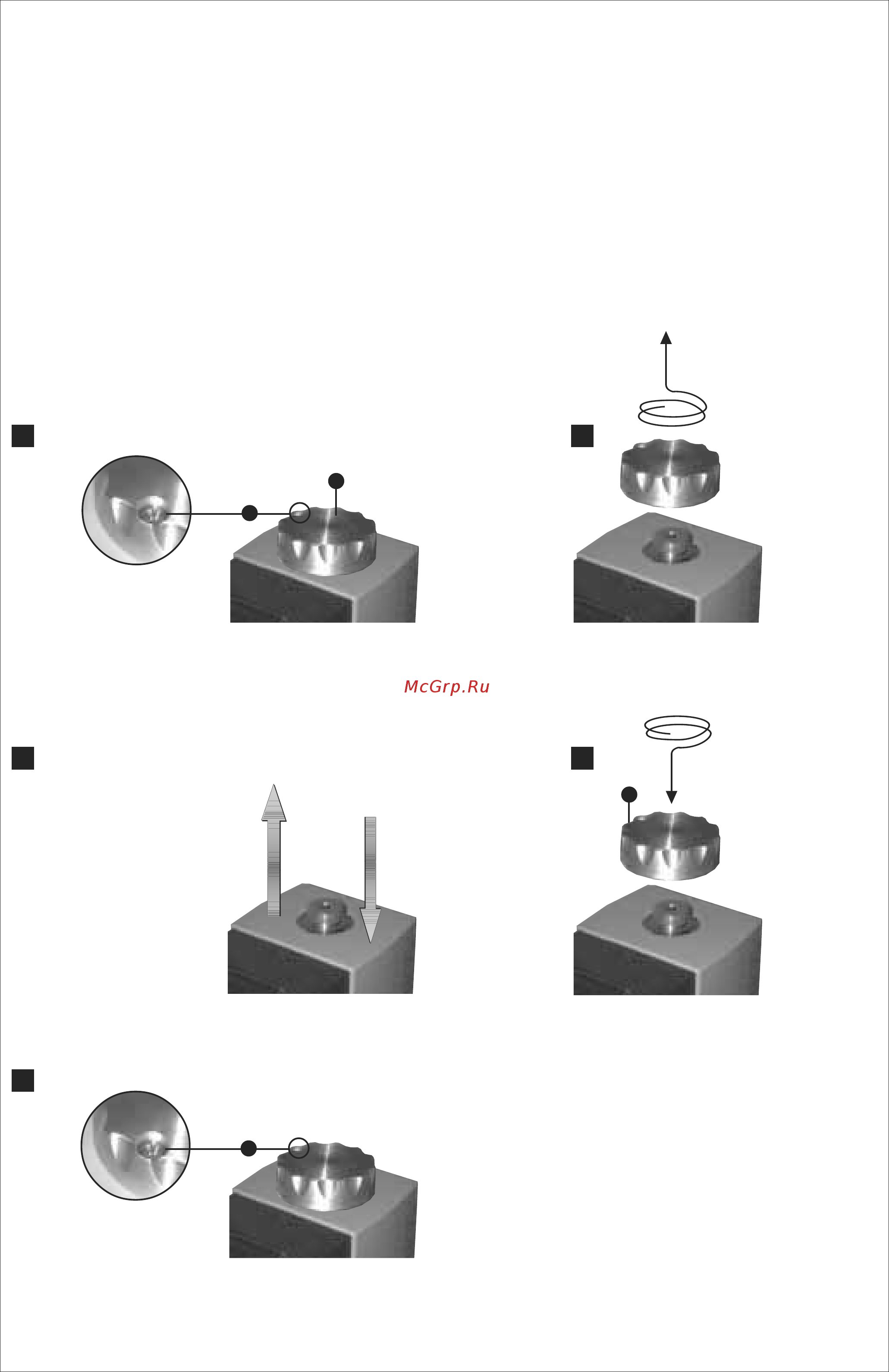

Замена соленоида
1. Прекратить подачу газа,
отключить питание!
2. Вывернуть фиксирующий
винт А, Рис. 1.
3. Снять крышку В, Рис. 2.
4. Заменить соленоид, Рис. 3.
Строго соблюдать номер
соленоида и
5.
Установить на место
крышку В, прочно завинтить
ее вручную, Рис. 4.
6. Завинтить до упора
фиксирующий винт А, Рис. 5.
Výměna elektromagnetu
1. Přerušte přívod plynu,
vypněte proud!
2. Uvolněte pojistný šroub A,
obr. 1.
3. Sejměte kryt B, obr. 2
4.
Vyměňte elektromagnet, obr. 3.
Je bezpodmínečně nutné dodržet
číslo elektromagnetu a napětí!
5. Kryt B namontujte zpět a
utáhněte pevně rukou, obr. 4.
6. Pojistný šroub A utáhněte až
nadoraz, obr. 5.
Wymiana cewki
1. Odciąć dopływ gazu,
odłączyć zasilanie.
2. Poluzować śrubę zabez-
pieczającą A, rys.1.
3. Zdjąć pokrywę B, rys. 2.
4. Wymienić cewkę, rys.3,
Sprawdzić nr cewki i
napięcie!
5. Założyć pokrywkę B i dokręcić
silnie ręką, rys.4.
6. Dokręcić do oporu śrubę
blokującą A, rys. 5.
Sarmal bobin deπiµtirme
1.
Gaz giriµini kesin.
Elektrik beslemesini kapat∂n.
2. Güvenlik vidas∂ A‘ y∂ ç∂kar∂n,
Resim 1.
3. Kapak B‘yi kald∂r∂n, Resim 2
4.
Sarmal bobin deπiµtirin, Resim 3.
Sarmal bobin No ‘ya ve
gerilime mutlaka dikkat edin!
5. Kapak B‘yi monte edin ve
güçlü bir µekilde elinizle çekin.
Resim 4.
6. Güvenlik vidas∂ A‘y∂ iyice
s∂k∂µt∂r∂n. Resim 5.
1
B
A
A
2
B
3 4
5
