![Dungs MBC-1200-SE S22 [8/16] En 1854](/img/pdf.png)
Dungs MBC-1200-SE S22 [8/16] En 1854
![Dungs MBC-1200-SE S22 [8/16] En 1854](/views2/1486949/page8/bg8.png)
8 … 16
M/CD • Edition 06.04 • Nr. 241 482
2
С помощью регулировочного колесика
со шкалой установить реле давления
на заданную величину, рис. 2.
Соблюдайте указания
изготовителя горелки!
Реле давления включается при
падении давления: установка на ▲.
Кожух снова установить на место!
Hlídač tlaku nastavte pomocí
nastavovacího kolečka stupnice
na předepsanou požadovanou
hodnotu, obr. 2.
Dodržujte pokyny
výrobce hořáku!
Hlídač tlaku se sepne při
klesajícím tlaku: nastavit na ▲.
Kryt vraťte na místo.
1
Wyregulować presostat na
znamionową wartość ciśnienia na
podziałce za pomocą pokrętła,
jak pokazano na rys. 2.
Należy przestrzegać
instrukcji producenta
palnika!
Presostat przełącza podczas
obniżania się ciśnienia:
ustawić na
▲.
Założyć kołpak!
Skala kullanarak belirlenen bas∂nç
ayar noktas∂na ayarlama
çark∂ndaki bas∂nç anahtar∂n∂
getiriniz.Resim 2.
Lütfen yakmaç
imalatç
∂
s
∂
n
∂
n
talimatlar
∂
na uyunuz!
Bas
∂
nç µalteri bas
∂
nç düµtükçe
çevrilir: ▲ ‘ye ayarlay
∂
n
∂
z.
Baµl
∂
π
∂
yeniden monte edin.
Опция / Opce
Opcja / Opsiyon
Реле давления/Hlídač tlaku/Czujnik
ciśnieniowy/ Presostat
Тип/Typ/Typ/Tip
GW…A5, GW…A2, NB…A2,
ÜB…A2
согласно/ podle / wg normy / göre
EN 1854

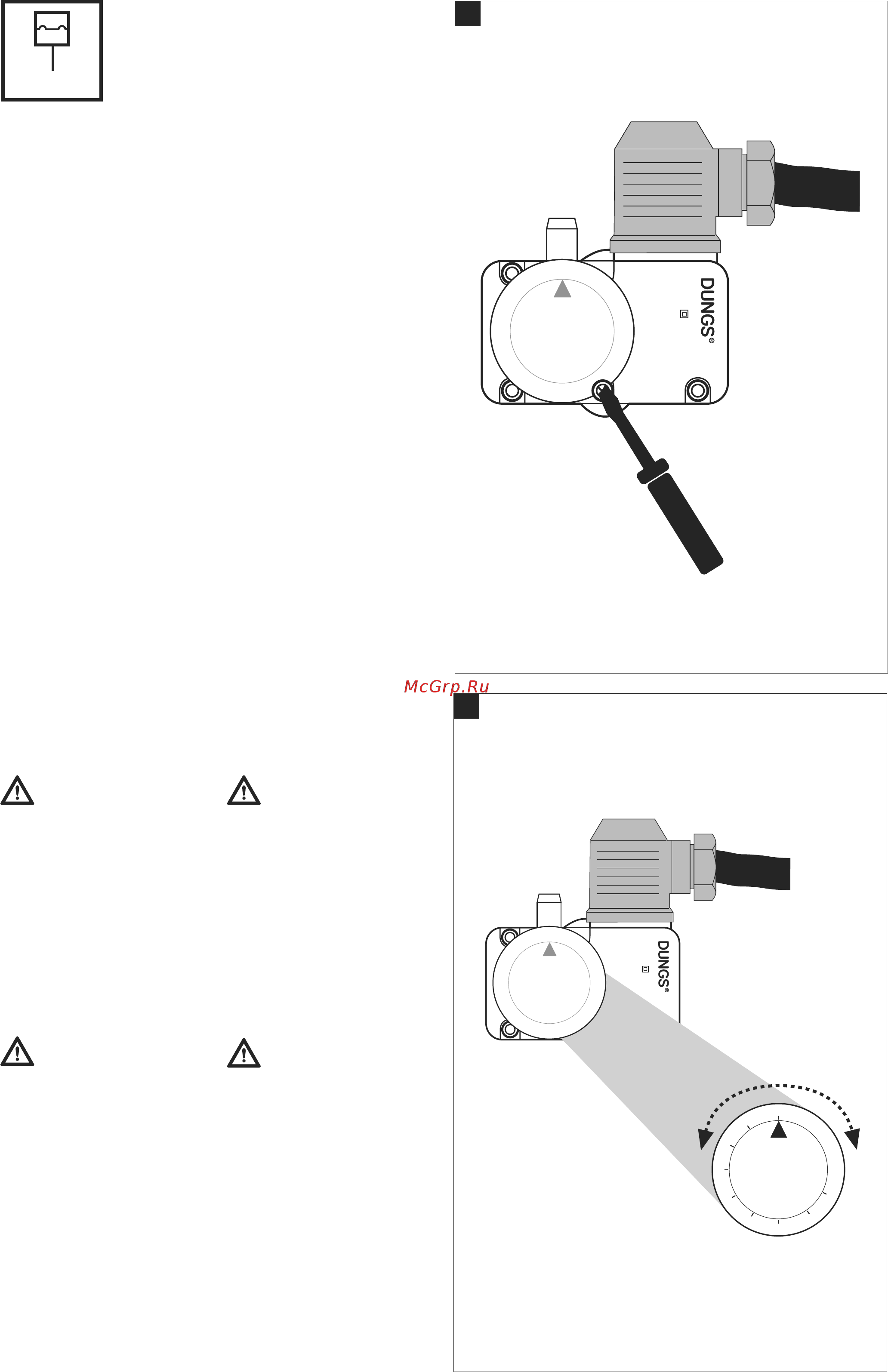

Настройка реле давления газа
GW…A5
С помощью специального
инструмента, отвертки № 3 или
ключа PZ2, открутить болты на
кожухе, рис. 1. Кожух снять.
Nastavení hlídače tlaku plynu
GW…A5
Vhodným nástrojem
(šroubovákem č. 3, popř. PZ 2)
odstraňte kryt, obr. 1.
Sejměte kryt.
Regulacja presostatu gazu
GW...A5
Zdemontować kołpak za pomocą
odpowiedniego narzędzia, np.
śrubokrętu nr 3 lub PZ 2.
Rys.1. Zdejmowanie kołpaka
GW…A5 Gaz bas∂nç µalterinin
ayarlanmas∂.
3 no‘lu tornavida ya da PZ 2
benzeri uygun bir alet kullanarak
baµl∂π∂ demonte ediniz. Resim 1.
Baµl∂π∂ ç∂kar∂n∂z.
EN 1854
Made in Germany
IP 54
NO NC
21
2
8
3
4
5
6
7
9
10
mbar
GW 10 A5
pmax.= 500 mbar Gas
~(AC) 50-60Hz 10A 250V
15T70
ID.No:CE-0085
AO 0012
Made in Germany
IP 54
