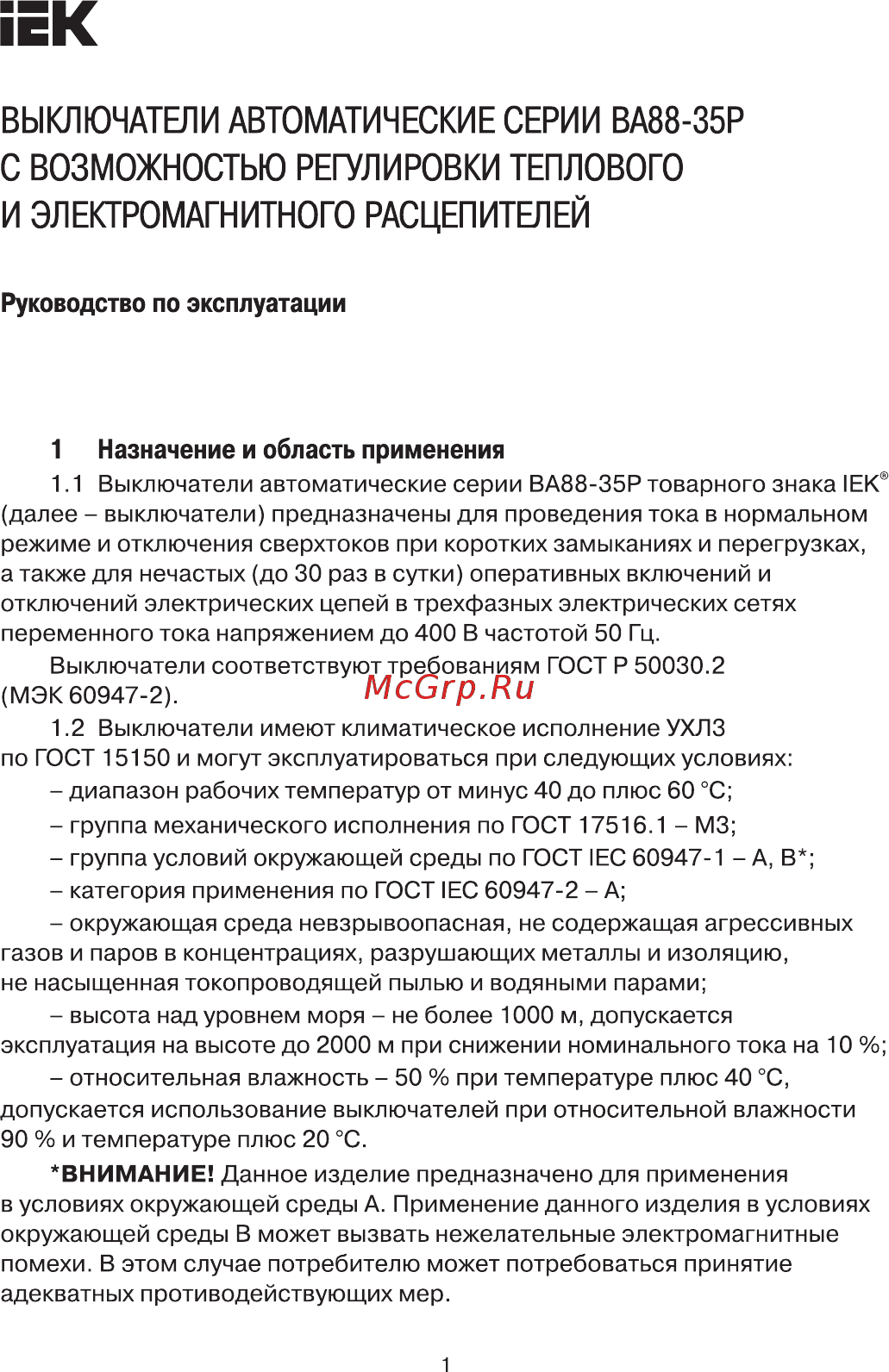

ЕК ВЫКЛЮЧАТЕЛИ АВТОМАТИЧЕСКИЕ СЕРИИ ВА88 35Р С ВОЗМОЖНОСТЬЮ РЕГУЛИРОВКИ ТЕПЛОВОГО И ЭЛЕКТРОМАГНИТНОГО РАСЦЕПИТЕЛЕЙ Руководство по эксплуатации 1 Назначение и область применения 1 1 Выключатели автоматические серии ВА88 35Р товарного знака IEK далее выключатели предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках а также для нечастых до 30 раз в сутки оперативных включений и отключений электрических цепей в трехфазных электрических сетях переменного тока напряжением до 400 В частотой 50 Гц Выключатели соответствуют требованиям ГОСТ Р 50030 2 МЭК 60947 2 1 2 Выключатели имеют климатическое исполнение УХЛЗ по ГОСТ 15150 и могут эксплуатироваться при следующих условиях диапазон рабочих температур от минус 40 до плюс 60 С группа механического исполнения по ГОСТ 17516 1 М3 группа условий окружающей среды по ГОСТ IEC 60947 1 А В категория применения по ГОСТ IЕС 60947 2 А окружающая среда невзрывоопасная не содержащая агрессивных газов и паров в концентрациях разрушающих металлы и изоляцию не насыщенная токопроводящей пылью и водяными парами высота над уровнем моря не более 1000 м допускается эксплуатация на высоте до 2000 м при снижении номинального тока на 10 относительная влажность 50 при температуре плюс 40 С допускается использование выключателей при относительной влажности 90 и температуре плюс 20 С ВНИМАНИЕ Данное изделие предназначено для применения в условиях окружающей среды А Применение данного изделия в условиях окружающей среды В может вызвать нежелательные электромагнитные помехи В этом случае потребителю может потребоваться принятие адекватных противодействующих мер
