Iek ВА88-35Р 3Р 250А 35кА [2/8] С комбинированными расцепителями тепловой и электромагнитный

Содержание

• Выключатели автоматические серии ва88 35р 1
• И электромагнитного расцепителей 1
• С возможностью регулировки теплового 1
• Страница 1 1
• Автоматические выключатели серии ва88 35р выпускаются 2
• В таблице 2 2
• Выключатели предназначены для использования в среде 2
• Зажимов для присоединения внешних проводников iр00 2
• Основные характеристики 2
• С комбинированными расцепителями тепловой и электромагнитный 2
• Со степенью загрязнения 3 по гост iec 60947 1 возможны токопроводящие загрязнения или сухие не токопроводящие загрязнения становящиеся токопроводящими вследствие ожидаемой конденсации 2
• Степень защиты оболочки выключателей ip30 по гост 14254 2
• Страница 2 2
• Технические параметры выключателей приведены в таблице 1 характеристика срабатывания теплового расцепителя приведена 2
• Время токовые характеристики выключателей приведены на рисунке 1 2 для выключателей предусмотрена возможность установки 3
• Габаритные и установочные размеры выключателей ва88 35р 3
• Дополнительных устройств рн 35 37 рм 35 37 ак 35 37 дк 35 37 ак дк 35 37 прп1 35и эп 35 37 все дополнительные устройства приобретаются отдельно 3
• На рисунке 2 3
• Приведены на рисунке 3 3
• Страница 3 3
• Схема электрическая принципиальная выключателей приведена 3
• Комплектность 4
• Комплектность выключателей приведена в таблице 3 4
• Страница 4 4
• Страница 5 5
• Страница 6 6
• Монголия иэк монголия коо 7
• Республика беларусь ооо иэк холдинг представительство в республике беларусь 7
• Республика молдова п и к иэк молдова о о о 7
• Российская федерация ооо иэк холдинг 7
• Страница 7 7
• Страны азии республика казахстан тоо тд иэк каз 7
• Страны евросоюза латвийская республика ооо иэк балтия 7
• Украина ооо торговый дом укрэлектрокомплект 7
• Ене в 8
• Страница 8 8

Похожие устройства

• Iek ВА88-35Р 3Р 250А 35кА Схема подключения
• OBAKU V182GMCWRN Инструкция по эксплуатации
• Iek ВА88-37 3Р 250А 35кА Габаритный Чертеж
• Iek ВА88-37 3Р 250А 35кА Руководство По Эксплуатации
• Iek ВА88-37 3Р 250А 35кА Схема подключения
• Iek ВА88-37 3Р 315А 35кА Габаритный Чертеж
• Iek ВА88-37 3Р 315А 35кА Руководство По Эксплуатации
• Iek ВА88-37 3Р 315А 35кА Схема подключения
• Iek ВА88-37 3Р 400А 35кА Габаритный Чертеж
• Iek ВА88-37 3Р 400А 35кА Руководство По Эксплуатации
• Iek ВА88-37 3Р 400А 35кА Схема подключения
• OBAKU V182GMCWMC Инструкция по эксплуатации
• Iek ВА88-37 3Р 400А 35кА с электронным расцепителем MP 211 Габаритный Чертеж
• Iek ВА88-37 3Р 400А 35кА с электронным расцепителем MP 211 Руководство По Эксплуатации
• Iek ВА88-37 3Р 400А 35кА с электронным расцепителем MP 211 Схема подключения
• OBAKU V181GDVWRN Инструкция по эксплуатации
• Iek ВА88-40 3Р 400А 35кА Габаритный Чертеж
• Iek ВА88-40 3Р 400А 35кА Руководство По Эксплуатации
• Iek ВА88-40 3Р 400А 35кА Схема подключения
• Iek ВА88-40 3Р 500А 35кА Габаритный Чертеж

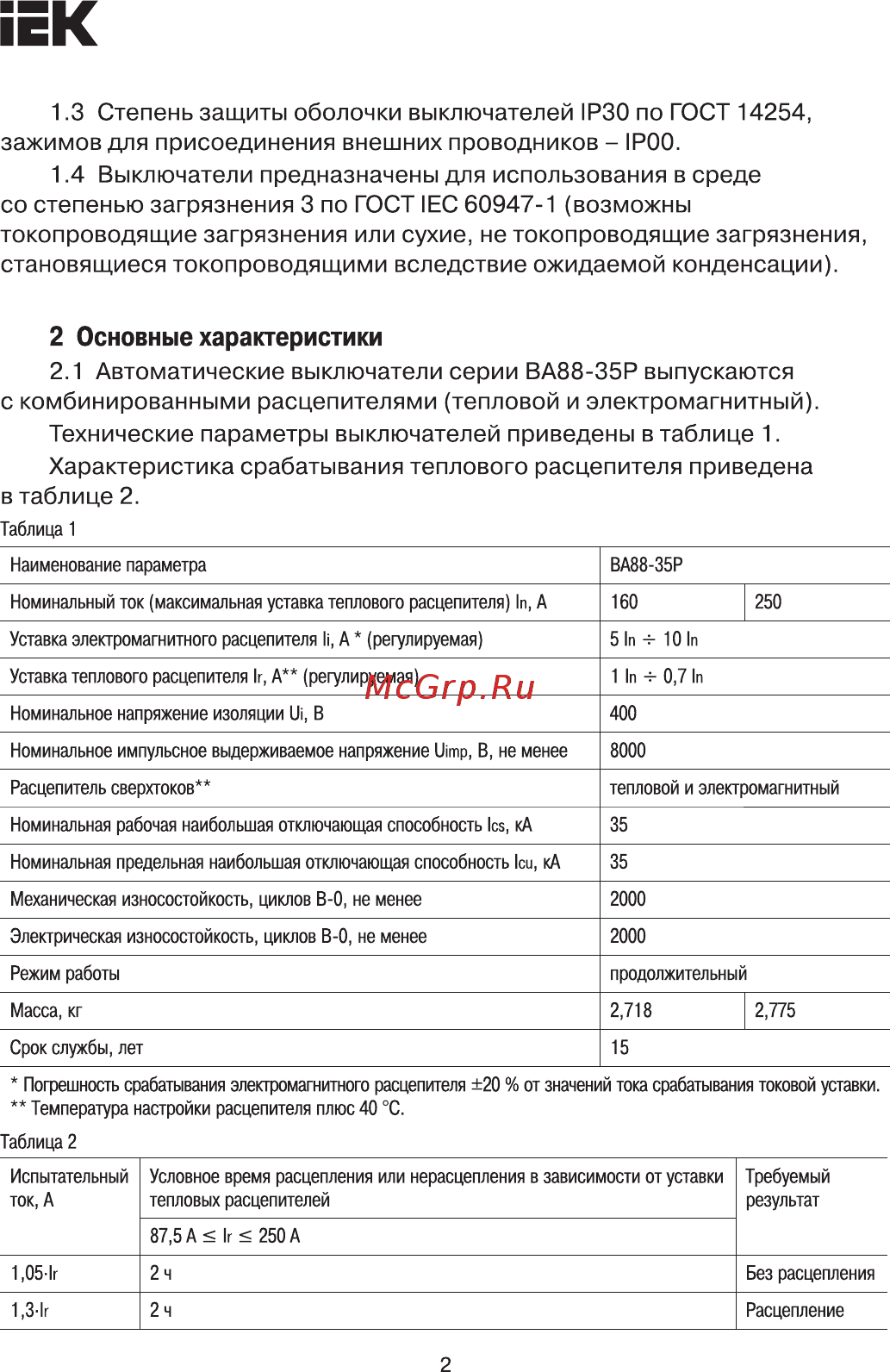

EK 1 3 Степень защиты оболочки выключателей IP30 по ГОСТ 14254 зажимов для присоединения внешних проводников IР00 1 4 Выключатели предназначены для использования в среде со степенью загрязнения 3 по ГОСТ IEC 60947 1 возможны токопроводящие загрязнения или сухие не токопроводящие загрязнения становящиеся токопроводящими вследствие ожидаемой конденсации 2 Основные характеристики 2 1 Автоматические выключатели серии ВА88 35Р выпускаются с комбинированными расцепителями тепловой и электромагнитный Технические параметры выключателей приведены в таблице 1 Характеристика срабатывания теплового расцепителя приведена в таблице 2 Таблица 1 Наименование параметра ВА88 35Р Номинальный ток максимальная уставка теплового расцепителя In А 160 Уставка электромагнитного расцепителя II А регулируемая 5 In 10 In 250 Уставка теплового расцепителя Ir А регулируемая 1 In н 0 7 In Номинальное напряжение изоляции U В 400 Номинальное импульсное выдерживаемое напряжение U mp В не менее 8000 Расцепитель сверхтоков тепловой и электромагнитный Номинальная рабочая наибольшая отключающая способность les кА 35 Номинальная предельная наибольшая отключающая способность leu кА 35 Механическая износостойкость циклов В 0 не менее 2000 Электрическая износостойкость циклов В 0 не менее 2000 Режим работы продолжительный Масса кг 2 718 Срок службы лет 15 2 775 Погрешность срабатывания электромагнитного расцепителя 20 от значений тока срабатывания токовой уставки Температура настройки расцепителя плюс 40 С Таблица 2 Испытательный ток А Условное время расцепления или нерасцепления в зависимости от уставки тепловых расцепителей Требуемый результат 87 5 А 1г 250 А 1 051г 2ч Без расцепления 1 31г 2ч Расцепление 2
