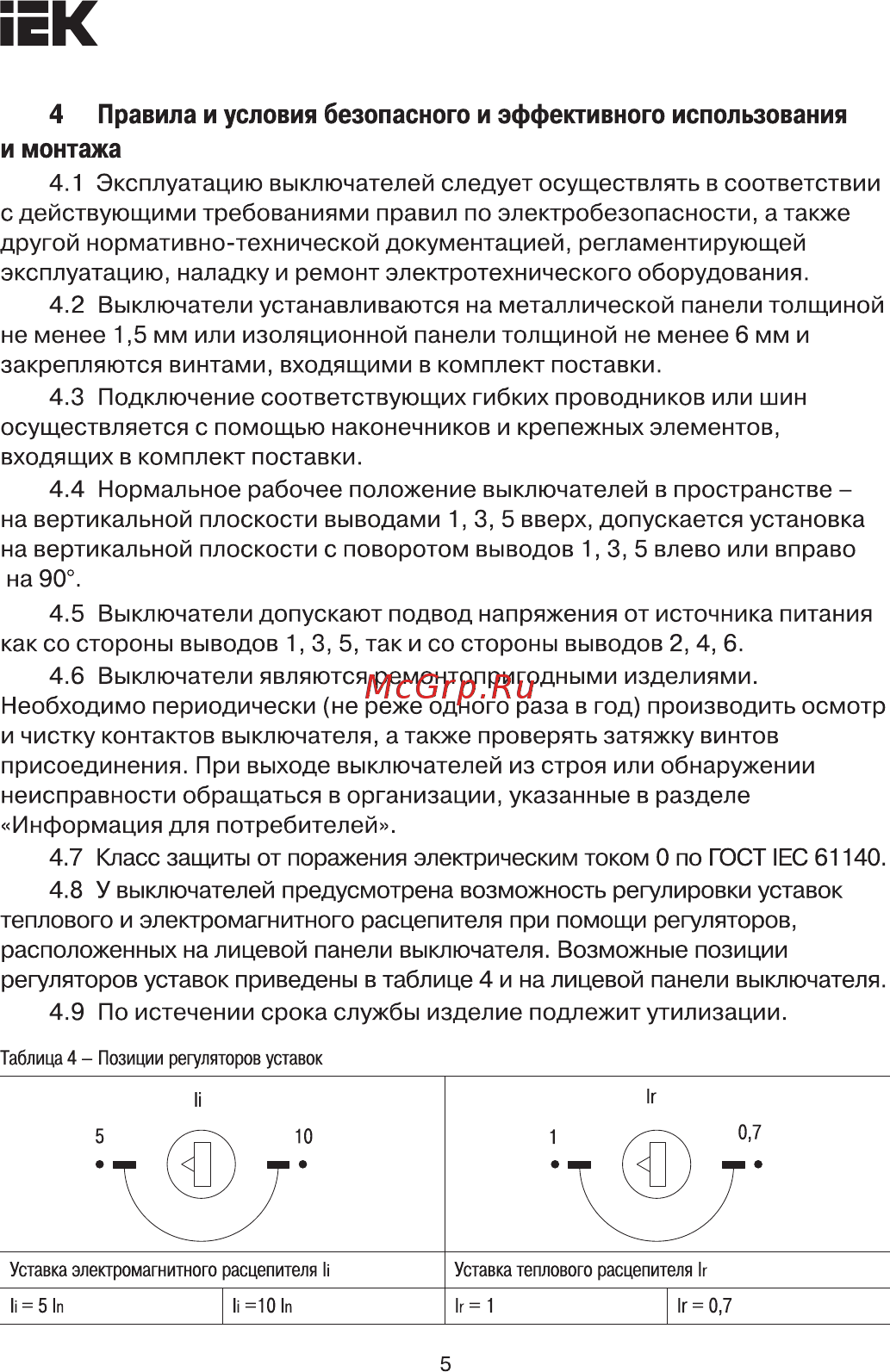

EK 4 Правила и условия безопасного и эффективного использования и монтажа 4 1 Эксплуатацию выключателей следует осуществлять в соответствии с действующими требованиями правил по электробезопасности а также другой нормативно технической документацией регламентирующей эксплуатацию наладку и ремонт электротехнического оборудования 4 2 Выключатели устанавливаются на металлической панели толщиной не менее 1 5 мм или изоляционной панели толщиной не менее 6 мм и закрепляются винтами входящими в комплект поставки 4 3 Подключение соответствующих гибких проводников или шин осуществляется с помощью наконечников и крепежных элементов входящих в комплект поставки 4 4 Нормальное рабочее положение выключателей в пространстве на вертикальной плоскости выводами 1 3 5 вверх допускается установка на вертикальной плоскости с поворотом выводов 1 3 5 влево или вправо на 90 4 5 Выключатели допускают подвод напряжения от источника питания как со стороны выводов 1 3 5 так и со стороны выводов 2 4 6 4 6 Выключатели являются ремонтопригодными изделиями Необходимо периодически не реже одного раза в год производить осмотр и чистку контактов выключателя а также проверять затяжку винтов присоединения При выходе выключателей из строя или обнаружении неисправности обращаться в организации указанные в разделе Информация для потребителей 4 7 Класс защиты от поражения электрическим током 0 по ГОСТ IEC 61140 4 8 У выключателей предусмотрена возможность регулировки уставок теплового и электромагнитного расцепителя при помощи регуляторов расположенных на лицевой панели выключателя Возможные позиции регуляторов уставок приведены в таблице 4 и на лицевой панели выключателя 4 9 По истечении срока службы изделие подлежит утилизации Таблица 4 Позиции регуляторов уставок lr li 5 1 SJ т пЛ 10 Уставка электромагнитного расцепителя II Уставка теплового расцепителя lr li 5 In lr 1 h 10 in 5 lr 0 7 7
