Ballu BHD-36 S [11/24] Техническое обслуживание
![Ballu BHD-36 S [11/24] Техническое обслуживание](/views2/1048762/page11/bgb.png)
Содержание
- Генератор горячего воздуха дизельный воздухонагреватель 1
- Руководство по эксплуатации гарантийный талон 1
- Ьппи 1
- Используемые обозначения 2
- Содержание 2
- Ьнпи 2
- Внимание 3
- Правила безопасности 3
- Внимание 4
- Назначение 4
- Общие указания 4
- Применение 4
- Указания по технике безопасности 5
- Внешний вид теплогенератора модель вно 158 вно 20б 6
- Исполнение тепловой пушки переносное 6
- Модель вно 368 вно 638 6
- Рабочее положение установка на ровной по верхности 6
- Рис 2 6
- Устройство прибора 6
- Вентиляция 7
- Воздушная система 7
- Датчик пламени 7
- Зажигание 7
- Заправка теплогенератора топливом 7
- Запуск теплогенератора 7
- Защита электрической системы 7
- Описание основных элементов 7
- Подготовка к эксплуатации 7
- Термостат 7
- Топливная система 7
- Управление прибором 7
- Lu внимание 8
- Внимание 8
- Выключение теплогенератора 8
- Долгосрочное хранение 8
- Повторный запуск теплогенератора 8
- Управление прибором 8
- Эксплуатация 8
- Комплектность 9
- Модель вно 153 вно 203 вно 363 вно 633 9
- Параметр модель вно 153 вно 203 вн 0 363 вно 633 9
- Технические характеристики 9
- Вентилятор 10
- Воздушные фильтры 10
- Рис 4 10
- Рис 5 10
- Сопло 10
- Техническое обслуживание 10
- Топливный бак 10
- Фотодатчик 10
- Двойной электрод 11
- Регулировка давления нагнетания 11
- Рис 66 11
- Техническое обслуживание 11
- Техническое обслуживание компрессора и воздушных линий 11
- Топливный фильтр 11
- I поиск неисправностей 12
- Внимание 12
- Поиск и устранение неисправностей 12
- Рис 9 12
- Поиск неисправностей 13
- Проблема возможная причина решение 13
- Дата изготовления 14
- Изготовитель 14
- Произведено 14
- России органом по сертификации 14
- Сертификата 14
- Сертификация 14
- Срок действия 14
- Срок службы 14
- Товар сертифицирован на территории 14
- Товар соответствует требованиям нормативных документов 14
- Утилизация прибора 14
- Хранение и транспортировка 14
- Приложение а 15
- I приложение а 16
- Заземление 16
- Модель вно 208 16
- Заземление 17
- Модели вно збб вно бзэ 17
- Приложение а 17
- Наименование вно 153 вно 203 вно 363 внс 633 19
- Приложение б 19
- Спецификация теплогенератора 19
- Наименование внв 158 вно 208 вно збэ внс 638 20
- Приложение б 20
- Гарантийный талон 21
- Идеальное реально 21
- Настоящий документ не ограничивает определенные законом права потребителей но дополняет и уточняет оговоренные законом обязательства предполагающие соглашение сторон либо договор 21
- Адрес установщика_____________________ 23
- Гарантийный талон универсальный отрывной талон 23
- Дата продажи ___________________________ 23
- Модель________________________________ 23
- На гарантийное обслуживание 23
- Название установщика ___________________ 23
- Печать установщика 23
- Подпись установщика _ 23
- Серийный номер ________________________ 23
- Сохраняется у клиента 23
- Телефон установщика ___________________ 23
- Ьп11и 23
- Ьпии 23
- Ьппи 23
Похожие устройства
- Nexx NF-390 Инструкция по эксплуатации
- LG WD-10480NV Инструкция по эксплуатации
- Ballu BHD-63 S Инструкция по эксплуатации
- Yamaha CLP-230 Инструкция по эксплуатации
- LG WD-10405NDK Инструкция по эксплуатации
- Ballu BHD-105 S Инструкция по эксплуатации
- Candy Activa Smart 100.6 Инструкция по эксплуатации
- LG WD-10403NDK Инструкция по эксплуатации
- Ballu BHDN-21 S Инструкция по эксплуатации
- Vax 1-1-128363-00 Инструкция по эксплуатации
- PocketBook Touch 622 Black Инструкция по эксплуатации
- BBK LT2003S Инструкция по эксплуатации
- LG WD-10400SDK Инструкция по эксплуатации
- Ballu BHDN-52 S Инструкция по эксплуатации
- Novex NT-8001 Инструкция по эксплуатации
- LG WD-10396TDK Инструкция по эксплуатации
- Ballu BHDN-80 S Инструкция по эксплуатации
- Verbatim 52xShr.10шт.(43725) Инструкция по эксплуатации
- Miele KF 9757 iD Инструкция по эксплуатации
- LG WD-10393SDK Инструкция по эксплуатации

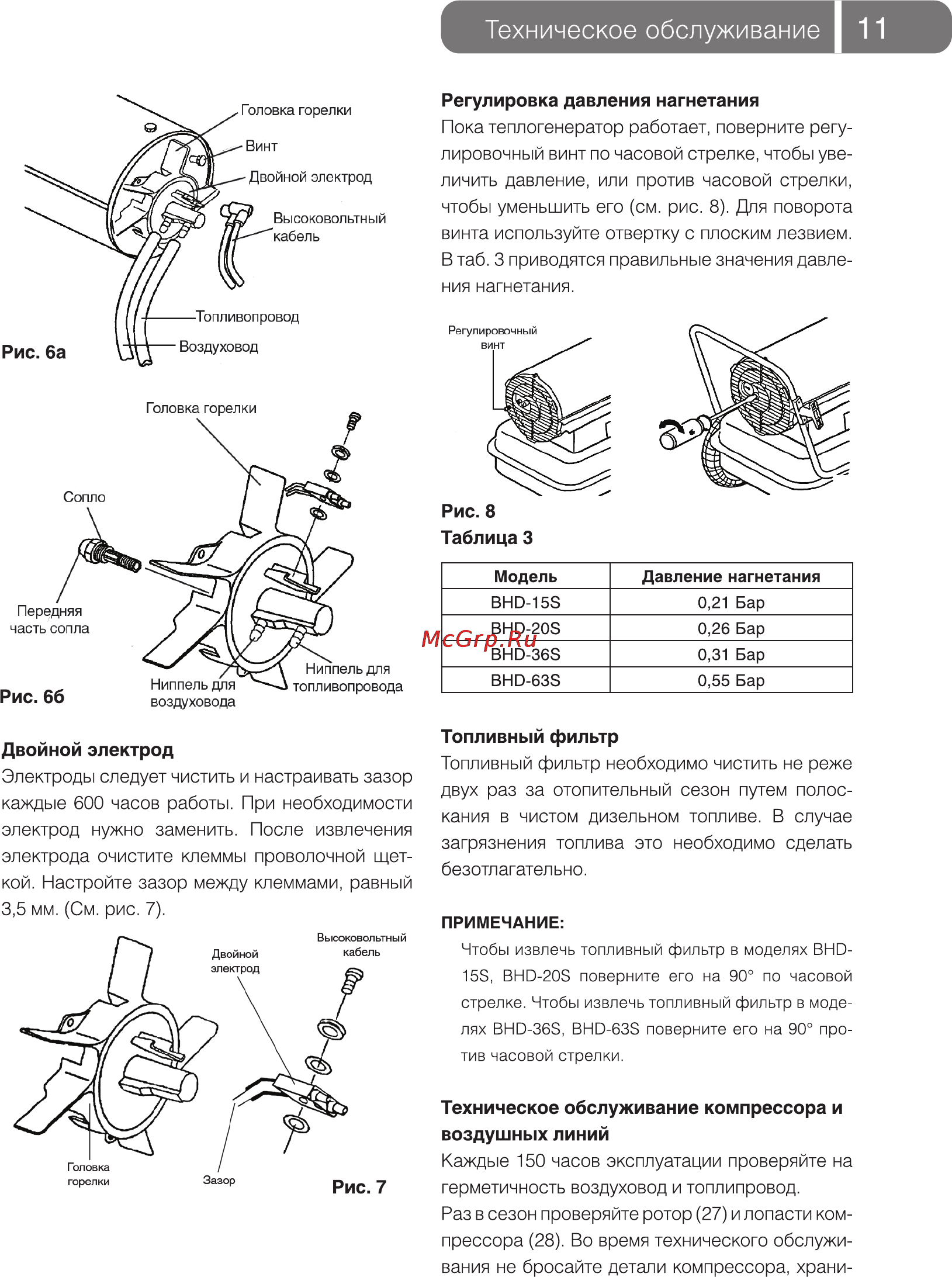

Техническое обслуживание Регулировка давления нагнетания Пока теплогенератор работает поверните регу лировочный винт по часовой стрелке чтобы уве личить давление или против часовой стрелки чтобы уменьшить его см рис 8 Для поворота винта используйте отвертку с плоским лезвием В таб 3 приводятся правильные значения давле ния нагнетания Сопло Передняя часть сопла Рис 66 Двойной электрод Электроды следует чистить и настраивать зазор каждые 600 часов работы При необходимости электрод нужно заменить После извлечения электрода очистите клеммы проволочной щет кой Настройте зазор между клеммами равный 3 5 мм См рис 7 Модель Давление нагнетания BHD 15S 0 21 Бар BHD 20S 0 26 Бар BHD 36S 0 31 Бар BHD 63S 0 55 Бар Топливный фильтр Топливный фильтр необходимо чистить не реже двух раз за отопительный сезон путем полос кания в чистом дизельном топливе В случае загрязнения топлива это необходимо сделать безотлагательно ПРИМЕЧАНИЕ Чтобы извлечь топливный фильтр в моделях BHD158 BHD 20S поверните его на 90 по часовой стрелке Чтобы извлечь топливный фильтр в моде лях BHD 36S BHD 63S поверните его на 90 про тив часовой стрелки Техническое обслуживание компрессора и воздушных линий Каждые 150 часов эксплуатации проверяйте на герметичность воздуховод и топлипровод Раз в сезон проверяйте ротор 27 и лопасти ком прессора 28 Во время технического обслужи вания не бросайте детали компрессора храни
