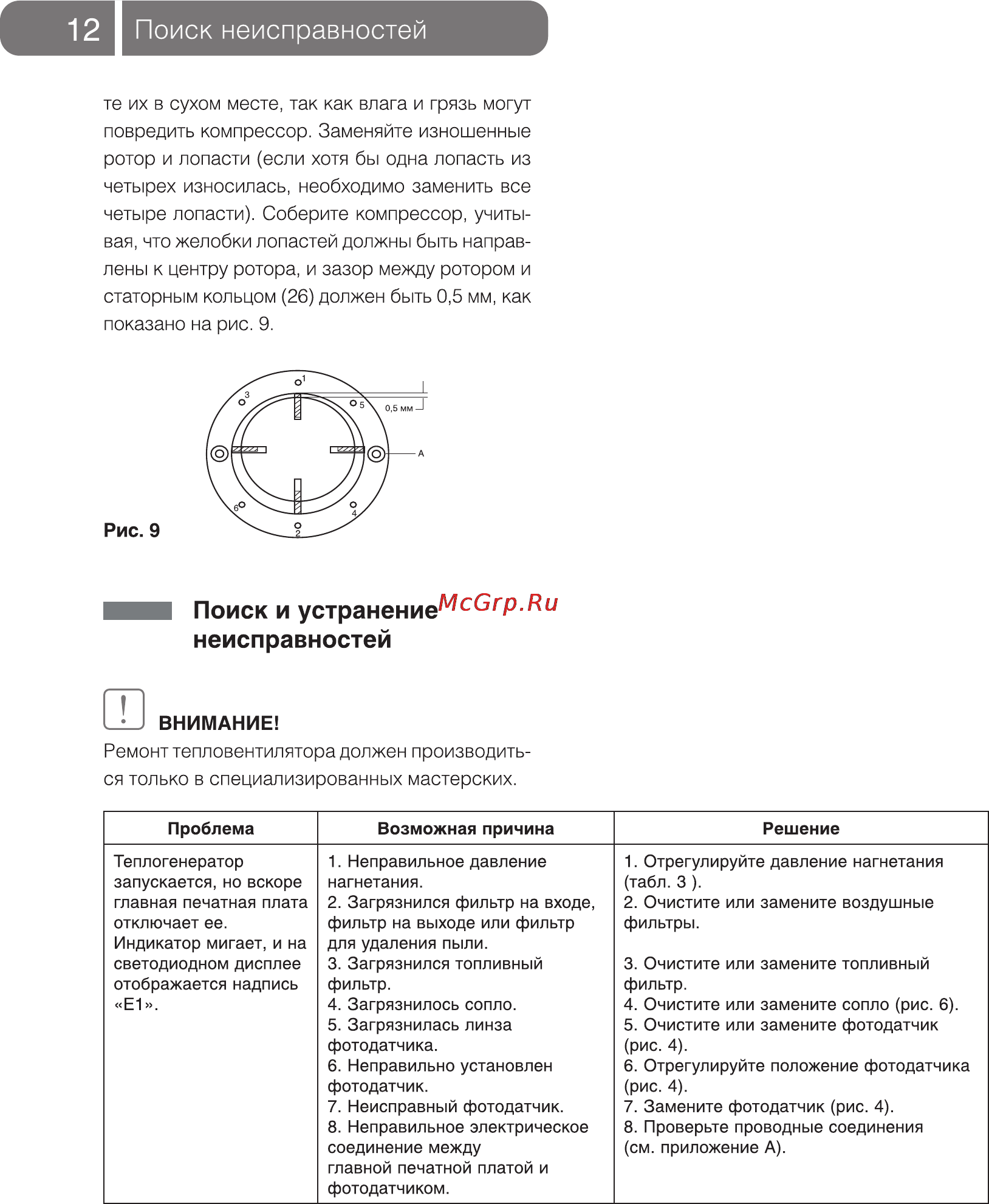

2 I Поиск неисправностей те их в сухом месте так как влага и грязь могут повредить компрессор Заменяйте изношенные ротор и лопасти если хотя бы одна лопасть из четырех износилась необходимо заменить все четыре лопасти Соберите компрессор учиты вая что желобки лопастей должны быть направ лены к центру ротора и зазор между ротором и статорным кольцом 26 должен быть 0 5 мм как показано на рис 9 Рис 9 Поиск и устранение неисправностей ВНИМАНИЕ Ремонт тепловентилятора должен производить ся только в специализированных мастерских Проблема Теплогенератор запускается но вскоре главная печатная плата отключает ее Индикатор мигает и на светодиодном дисплее отображается надпись Е1 Возможная причина 1 Неправильное давление нагнетания 2 Загрязнился фильтр на входе фильтр на выходе или фильтр для удаления пыли 3 Загрязнился топливный фильтр 4 Загрязнилось сопло 5 Загрязнилась линза фотодатчика 6 Неправильно установлен фотодатчик 7 Неисправный фотодатчик 8 Неправильное электрическое соединение между главной печатной платой и фотодатчиком Решение 1 Отрегулируйте давление нагнетания табл 3 2 Очистите или замените воздушные фильтры 3 Очистите или замените топливный фильтр 4 Очистите или замените сопло рис 6 5 Очистите или замените фотодатчик рис 4 6 Отрегулируйте положение фотодатчика рис 4 7 Замените фотодатчик рис 4 8 Проверьте проводные соединения см приложение А
