M/CD • Edition 01.14 • Nr. 228 935
43
21
Резьбовой фланец
DMV-D(LE) 507/11 (DN 20) -
DMV-D(LE) 525/11 (DN 50)

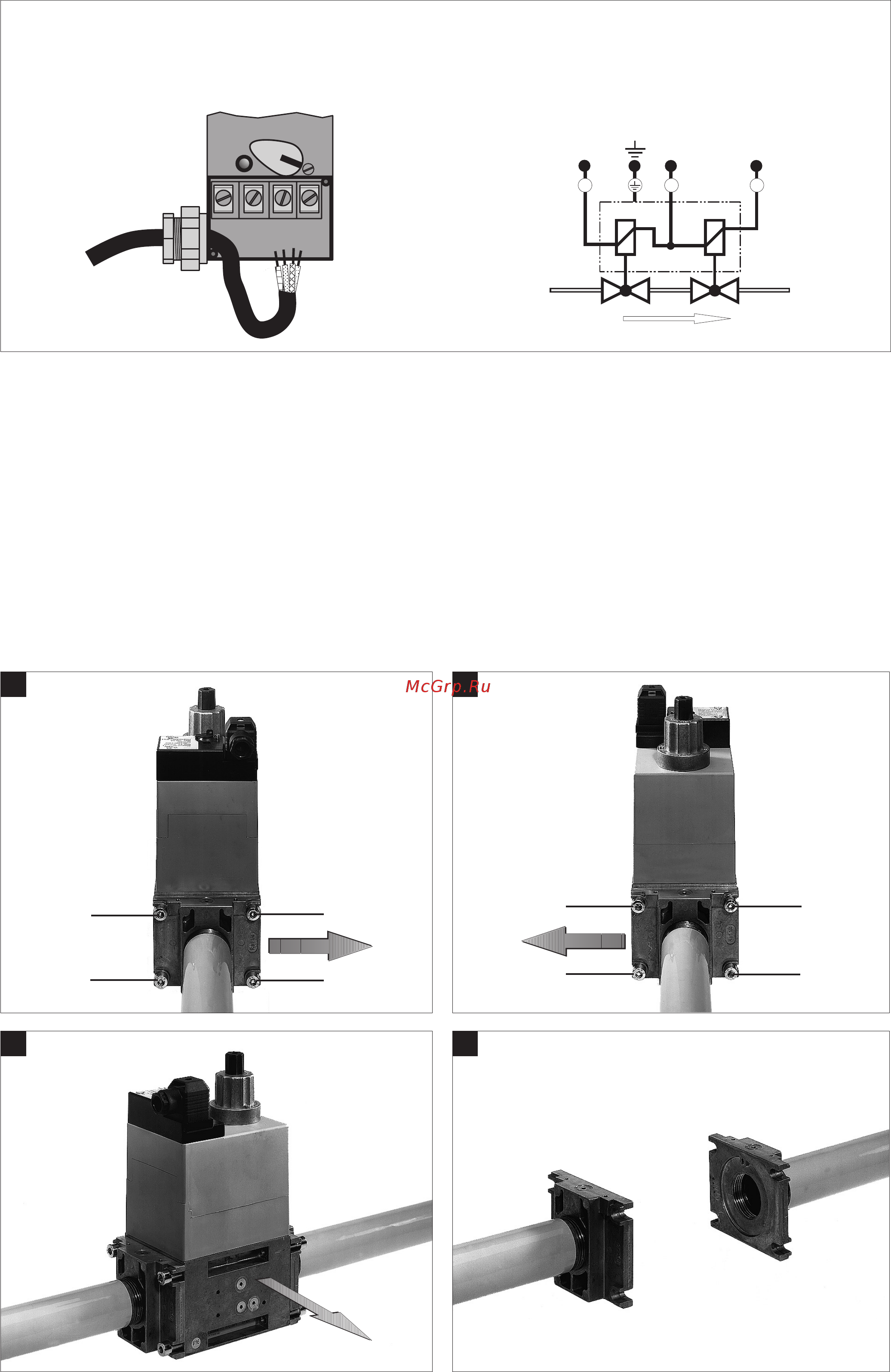

Монтаж и демонтаж
1. Раскрутить винты А и В, не
выкручивая. Рис. 1 и 2
2. Выкрутить винты С и D.
Рис. 1 и 2
3.
Вынуть двойной электромагнитный
клапан, находящийся между
резьбовыми фланцами. Рис. 3 и 4
4. Завершив монтаж, провести
проверку на герметичность и
функционирование.
Provedení závitové příruby
DMV - D(LE) 507/11 (DN 20)
- DMV - D(LE) 525/11 (DN 50)
Montáž a demontáž
1. Šroub A a B povolit - ne
vyšroubovat. Obrázek 1 a 2.
2. Šroub C a D vyšroubovat.
Obrázek 1 a 2.
3. Vytáhnout dvojitý magnetický
ventil mezi závitovými přírubami.
Obrázek 3 a 4.
4. Po montáži provést zkoušku
těsnosti a funkční zkoušku.
Wykonanie kołnierzowe z
otworami gwintowanymi
DMV-D(LE) 507/11 (DN 20) -
DMV-D(LE) 525/11 (DN 50)
Montaż i demontaż
1. Zwolnić śruby A i B, nie
wykręcać, rysunek 1 i 2.
2.
Wykręcić śruby C i D, rysunek 1 i 2.
3.
Wyjąć podwójny zawór
elektromagnetyczny spomiędzy
kołnierzy z otworami gwintowanymi,
rysunek 3 i 4.
4.
Po zakończeniu montażu
skontrolować szczelność i działanie.
Vida diµli flanµ versiyonu
DMV-D(LE) 507/11 (DN 20) -
DMV-D(LE) 525/11 (DN 50)
Montaj / demontaj
1. A ve B civatas∂n∂ gevµetin,
- sökmeyin µekil 1 ve 2.
2.
C ve D civatas∂n∂ sökün. Ωekil 1 ve 2.
3. ∑kili manyetik ventilini vida diµli
flanµlar aras∂ndan ç∂kar∂n,
Ωekil 3 ve 4
4. Montaj iµleminden sonra
s∂zd∂rmazl∂k ve fonksiyon
kontrolünü yap∂n.
Опция
Электрическое соединение
Соединяется через PG 11
винтовыми зажимами
P1 NP2PE
C
D
A
B
A
B
C
D
Opce
Elektrický přípoj
Přípoj přes PG 11 na šroubové
svorky.
Opcja
Podłączenie elektryczne
Podłączenie poprzez PG11 do
zacisków śrubowych.
Opsiyonel
Elektrik baπlant∂s∂
PG 11 üzerinden civatal∂
klemenslere baπlama

 

