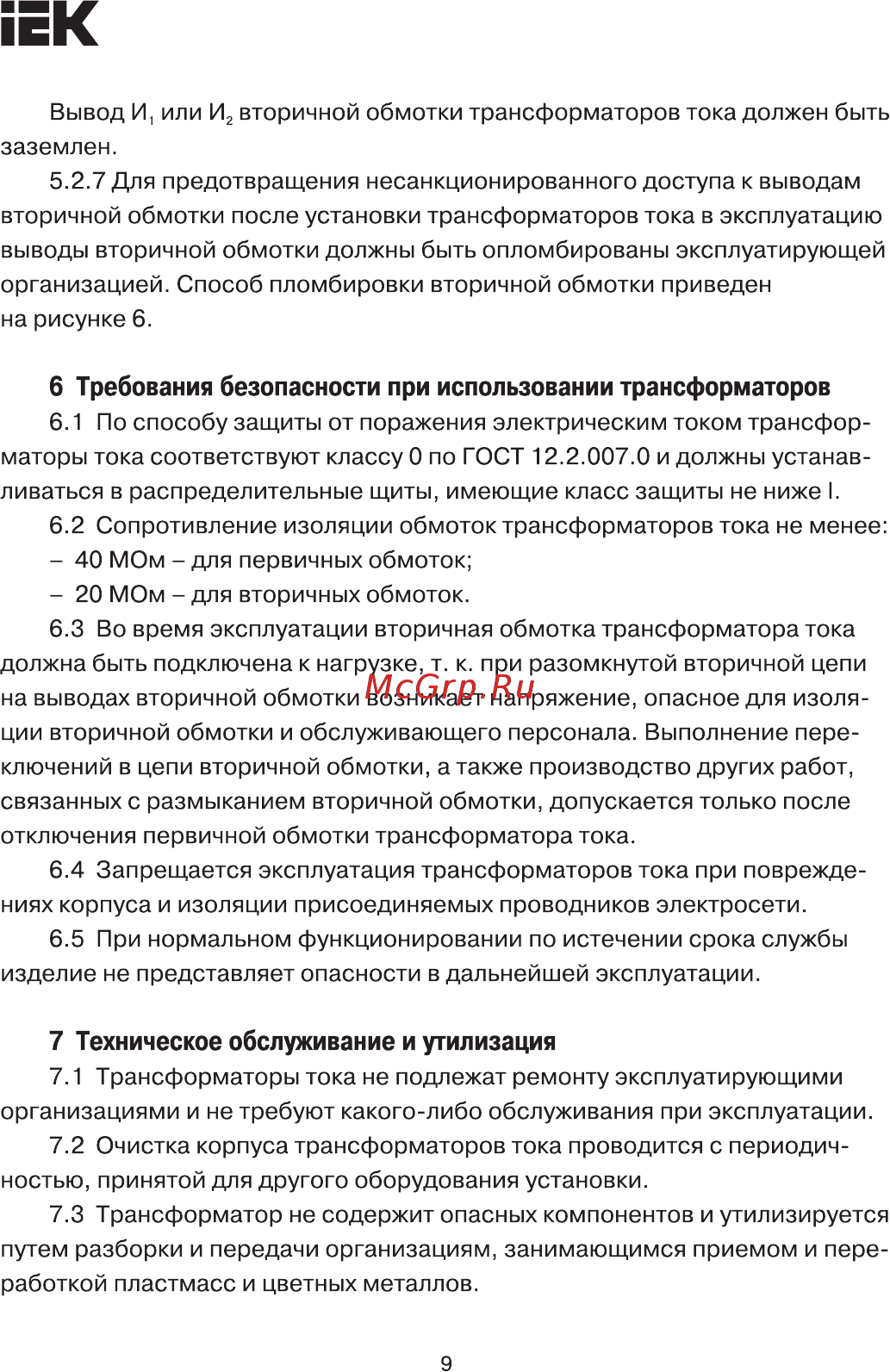

ЕК Вывод И или И2 вторичной обмотки трансформаторов тока должен быть заземлен 5 2 7 Для предотвращения несанкционированного доступа к выводам вторичной обмотки после установки трансформаторов тока в эксплуатацию выводы вторичной обмотки должны быть опломбированы эксплуатирующей организацией Способ пломбировки вторичной обмотки приведен на рисунке 6 6 Требования безопасности при использовании трансформаторов 6 1 По способу защиты от поражения электрическим током трансфор маторы тока соответствуют классу 0 по ГОСТ 12 2 007 0 и должны устанав ливаться в распределительные щиты имеющие класс защиты не ниже I 6 2 Сопротивление изоляции обмоток трансформаторов тока не менее 40 МОм для первичных обмоток 20 МОм для вторичных обмоток 6 3 Во время эксплуатации вторичная обмотка трансформатора тока должна быть подключена к нагрузке т к при разомкнутой вторичной цепи на выводах вторичной обмотки возникает напряжение опасное для изоля ции вторичной обмотки и обслуживающего персонала Выполнение пере ключений в цепи вторичной обмотки а также производство других работ связанных с размыканием вторичной обмотки допускается только после отключения первичной обмотки трансформатора тока 6 4 Запрещается эксплуатация трансформаторов тока при поврежде ниях корпуса и изоляции присоединяемых проводников электросети 6 5 При нормальном функционировании по истечении срока службы изделие не представляет опасности в дальнейшей эксплуатации 7 Техническое обслуживание и утилизация 7 1 Трансформаторы тока не подлежат ремонту эксплуатирующими организациями и не требуют какого либо обслуживания при эксплуатации 7 2 Очистка корпуса трансформаторов тока проводится с периодич ностью принятой для другого оборудования установки 7 3 Трансформатор не содержит опасных компонентов и утилизируется путем разборки и передачи организациям занимающимся приемом и пере работкой пластмасс и цветных металлов 9
