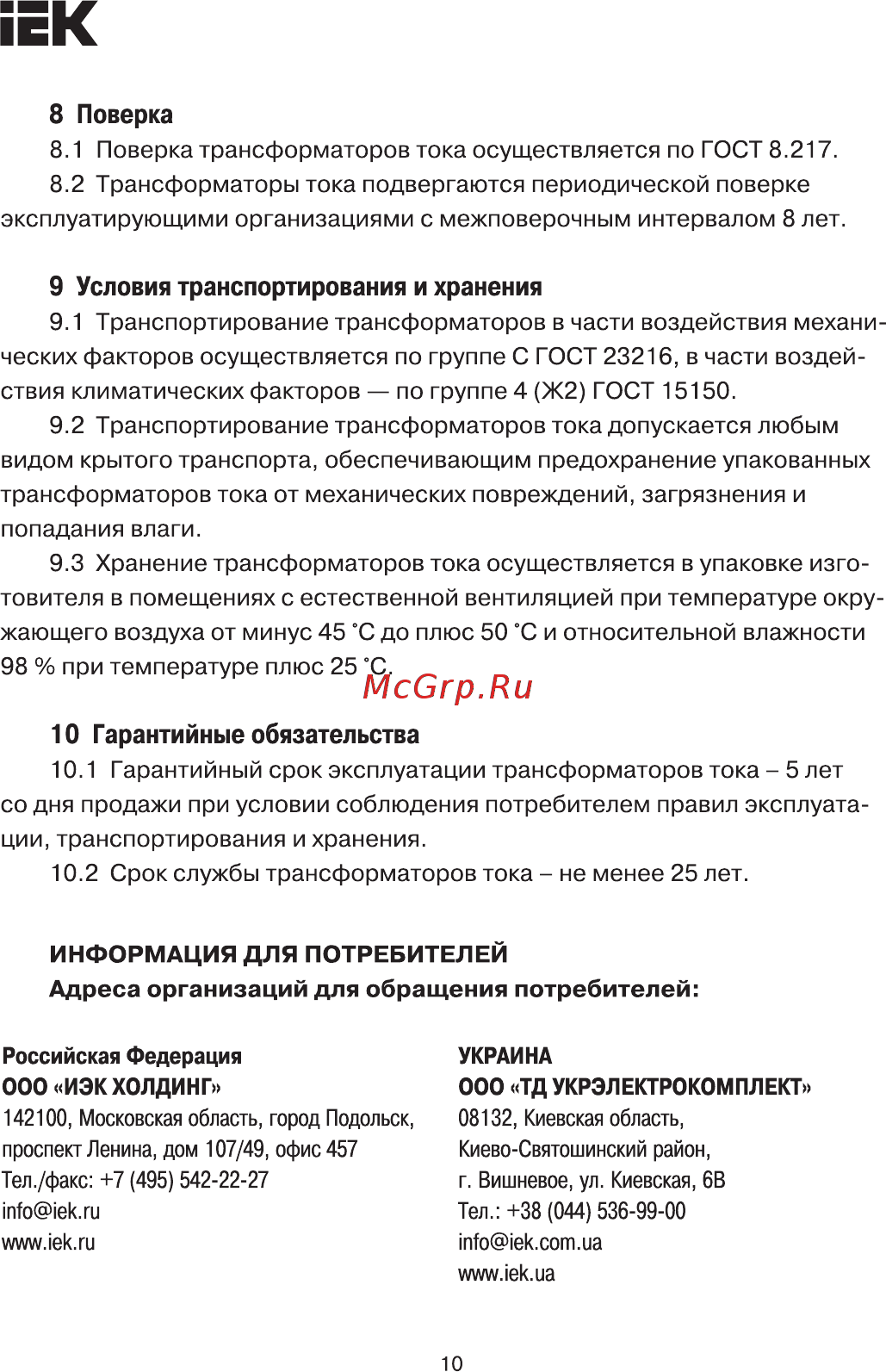

ЕК 8 Поверка 8 1 Поверка трансформаторов тока осуществляется по ГОСТ 8 217 8 2 Трансформаторы тока подвергаются периодической поверке эксплуатирующими организациями с межповерочным интервалом 8 лет 9 Условия транспортирования и хранения 9 1 Транспортирование трансформаторов в части воздействия механи ческих факторов осуществляется по группе С ГОСТ 23216 в части воздей ствия климатических факторов по группе 4 Ж2 ГОСТ 15150 9 2 Транспортирование трансформаторов тока допускается любым видом крытого транспорта обеспечивающим предохранение упакованных трансформаторов тока от механических повреждений загрязнения и попадания влаги 9 3 Хранение трансформаторов тока осуществляется в упаковке изго товителя в помещениях с естественной вентиляцией при температуре окру жающего воздуха от минус 45 С до плюс 50 С и относительной влажности 98 при температуре плюс 25 С 10 Гарантийные обязательства 10 1 Гарантийный срок эксплуатации трансформаторов тока 5 лет со дня продажи при условии соблюдения потребителем правил эксплуата ции транспортирования и хранения 10 2 Срок службы трансформаторов тока не менее 25 лет ИНФОРМАЦИЯ ДЛЯ ПОТРЕБИТЕЛЕЙ Адреса организаций для обращения потребителей Российская Федерация УКРАИНА ООО ИЭК ХОЛДИНГ ООО ТД УКРЭЛЕКТРОКОМПЛЕКТ 142100 Московская область город Подольск 08132 Киевская область Киево Святошинский район проспект Ленина дом 107 49 офис 457 Тел факс 7 495 542 22 27 г Вишневое ул Киевская 6В Тел 38 044 536 99 00 nfo iek ru www iek ru info iek com ua www iek ua ю
