4
5
Назначение и применение
Технические характеристики
Назначение и применение
прибора
Назначение
• Воздушно-тепловая завеса предназначена
для снижения тепловых потерь в помещени-
ях путем создания направленного воздуш-
ного потока, препятствующего проникнове-
нию внутрь помещения холодного воздуха.
• В летнее время они могут работать как воз-
душные завесы без подключения тепло-
носителя, предохраняя от проникновения
внутрь помещения теплого наружного воз-
духа и пыли.
• Завеса предназначена для эксплуатации в
районах с умеренным и холодным климатом,
в помещениях с температурой окружающего
воздуха от –10°С до +40°С и относительной
влажности воздуха не более 80% (при тем-
пературе +25°С) в условиях, исключающих
попадание на нее капель и брызг, а также
атмосферных осадков.
Применение прибора
• Применяется для разграничения зон с раз-
личными климатическими условиями.
Устройство и принцип
работы электрических завес
Устройство
Завеса состоит из корпуса* (1), изготовленного
из листовой стали, покрытой высококачествен-
ным полимерным покрытием. Внутри корпуса
расположен теплообменник.
В моделях BHC-8W, BHC-10W, BHC-15W ис-
пользуется одно рабочее колесо вентилятора и
один электродвигатель.
В моделях BHC-12W, BHC-16W используется по
два рабочих колеса вентилятора и один элект-
родвигатель.
В моделях BHC-22W, BHC-36W используется по
два рабочих колеса вентилятора и два электро-
двигателя.
В комплект изделия входит выносной пульт дис-
танционного управления.
Принцип работы
Вентиляторы забирают воздух через переднюю
перфорированную решетку корпуса (2), поток
воздуха, проходя через теплообменник, нагре-
вается и выбрасывается через воздуховыпуск-
ное сопло (3) в виде направленной струи.
1
2
3
10
30
25
15
20
°C
0
0
0
5
4

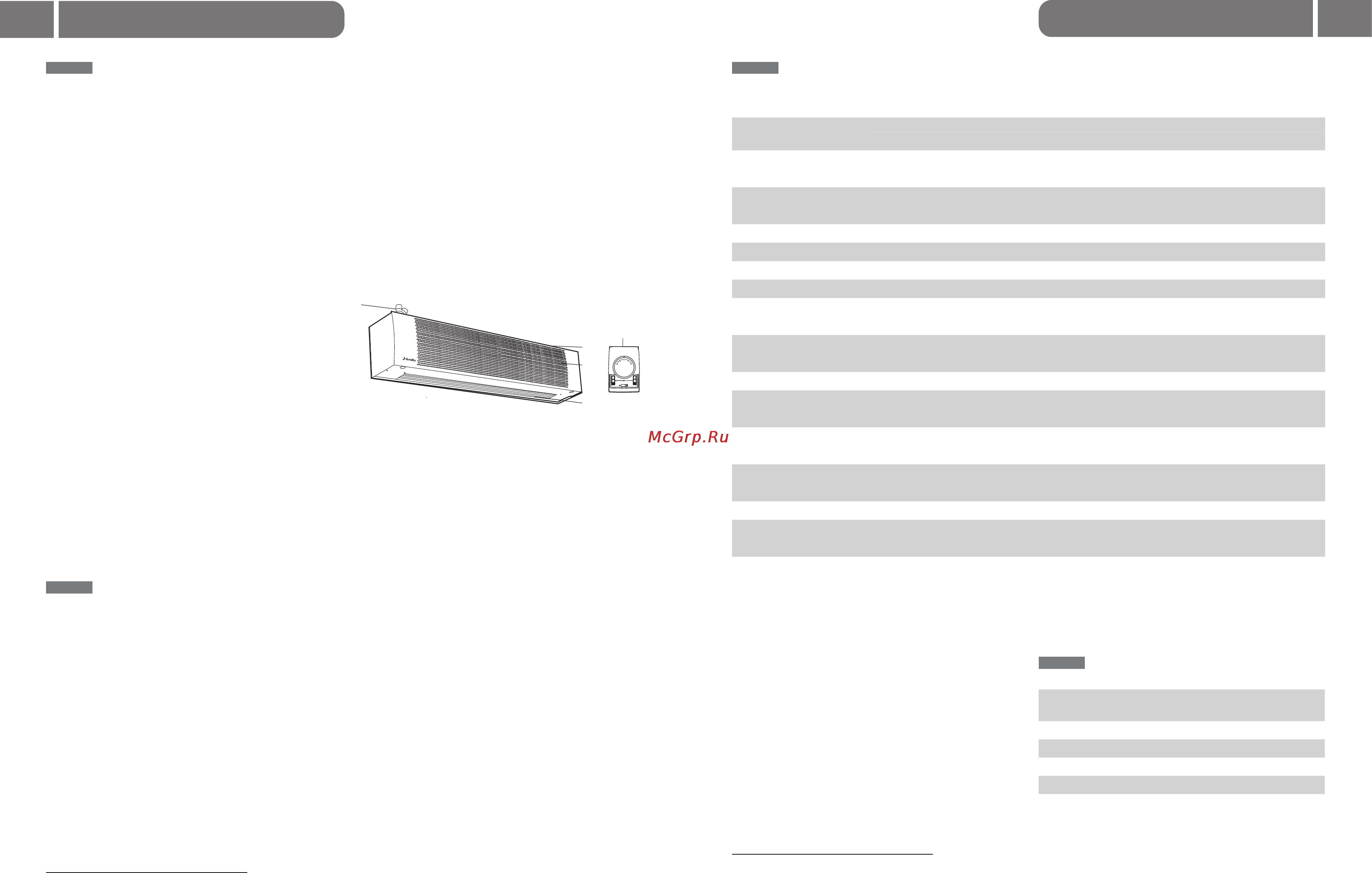

1 – Корпус завесы*.
2 – Передняя воздухозаборная решетка.
3 – Воздуховыпускное сопло.
4 – Патрубки подвода/отвода/слива теплоносителя.
5 – Пульт управления.
Управление завесой
Управление завесой осуществляется с помощью
выносного проводного пульта, позволяющего ре-
гулировать воздухопроизводительность завесы.
Проводной пульт управления осуществляет двух-
ступенчатую регулировку скорости воздушного
потока с режимами «Вентиляция1» – частичная
мощность и «Вентиляция2» – полная мощность.
Двухступенчатая регулировка скорости воздуш-
ного потока позволяет выбрать наиболее ком-
фортный уровень обдува.
Для завес с водяным теплообменником регули-
ровка тепловой мощности с пульта управления
возможна при наличии смесительного узла (оп-
ция), где мощность регулируется термостатом,
включенным в цепь управления электропривода
3-х ходового вентиля.
Технические
характеристики
Характеристики* Модель водяной тепловой завесы
ВНС-8W ВНС-12W ВНС-10W ВНС-16W ВНС-22W ВНС-15W ВНС-36W
Номинальные параметры сети
питания, В/Гц
220/50 220/50 220/50 220/50 220/50 220/50 220/50
Номинальная мощность потре-
бления, кВт
0,09 0,12 0,120 0,180 0,240 0,180 0,360
Номинальный ток, А 0,7 1,0 0,8 1,2 1,6 0,9 2,3
Расход воздуха, режим 1, м
3
/ч 1400 2800 2300 3400 4500 2500 5000
Расход воздуха, режим 2, м
3
/ч 1100 2200 1800 2700 2600 2000 4000
Расход воздуха, режим 3, м
3
/ч - - - - - 1300 2600
Максимальная высота уста-
новки**, м
3 3 4 4 4 4,5 4,5
Степень защиты оболочки
по ГОСТ 14 254-96
10 10 10 10 10 10 10
Класс электрозащиты I I I I I I I
Уровень шума на расстоянии
5м, дБ(А)
57 57 59 59 59 62 63
Размеры без учета выступаю-
щих патрубков (ШхВхГ), мм
1065х245х265 1900х245х265 1090х290х300 1510х290х300 1960х290х300 1080х390х285 1970х390х285
Размеры с учетом выступаю-
щих патрубков (ШхВхГ), мм
1065х305х265 1900х305х265 1090х350х300 1510х350х300 1960х350х300 1080х450х285 1970х450х285
Размеры упаковки (ШхВхГ), мм 1100х270х320 1930х270х320 1130х310х370 1530х310х370 2030х310х370 1100х300х470 2000х300х470
Вес нетто (без воды, не
более), кг
20 37 26 40 54 35 62
Вес брутто (не более), кг 22 39 29 42 57 37 65
Тепловые завесы не содержат материалов,
экологически вредных при эксплуатации и
утилизации.
Тепловые завесы по типу защиты от пораже-
ния электрическим током относятся к классу I
по ГОСТ Р МЭК 335-1-94, степень защиты обо-
лочки – IР10 по ГОСТ 14254-96.
Тепловые завесы не содержат материалов,
экологически вредных при эксплуатации и
утилизации.
Комплектность
Тепловая завеса Количество
Завеса
1 шт
Пульт управления
1 шт
Руководство по эксплуатации
1 шт
Упаковка
1 шт
* Дизайн приобретенного Вами прибора может отличаться от изображенного схематически образца.
* Дополнительные характеристики приведены в приложении 1
** Зависит от множества факторов, для правильного подбора модели обращайтесь к специалистам.
