Ballu BHC-8W [4/11] Подготовка к работе

ПРИ МЕ ЧА НИЕ:

При подключении завесы к тепловой сети без ис-

пользования смесительного узла необходима обя-

зательная установка водяного фильтра.

Подключение к сети питания

Подключение к электросети осуществляется

через автоматический выключатель в соот-

ветствии с «Правилами устройства электроус-

тановок». Автоматический выключатель сети

потребителя должен обеспечивать полное

снятие питающего напряжения с изделия.

При монтаже стационарной проводки исполь-

зовать трехжильный кабель с минимальным

сечением 1 мм

по медному проводнику.

Электрическая сеть, к которой будет подключе-

на завеса, должна обеспечивать защиту изде-

лия от перегрузок и токов короткого замыкания.

ВНИМАНИЕ!

Запрещается подсоединение шины заземле-

ния к водопроводной трубе, линии газоснаб-

жения, молниеотводу, телефонной или антен-

ной сети.

ОС ТО РОЖ НО!

Обязательно должно быть обеспечено зазем-

ление тепловой завесы.

Подключение пульта управления

Для установки пульта управления необходимо,

отвернув винт, снять верхнюю крышку и па-

нель пульта, закрепить пульт на стене, устано-

вить панель и верхнюю крышку (инструкция по

установке и комплект крепежа прилагаются).

ВНИМАНИЕ!

Пульт управления должен располагаться вне

зоны воздушного потока завесы, иначе рабо-

та терморегулятора будет зависеть от темпе-

ратуры воздушного потока.

Подготовка к работе

ВНИМАНИЕ!

• Перед проведением монтажных работ не-

обходимо ознакомиться с разделом «Меры

безопасности» настоящей инструкции.

• К монтажу и техническому обслуживанию

завес допускаются лица, изучившие их уст-

ройство, правила монтажа и эксплуатации и

прошедшие инструктаж по соблюдению пра-

вил техники электропожаробезопасности.

• Тепловая завеса должна подключаться спе-

циалистами, имеющими соответствующий

допуск по технике безопасности.

Размещение

Перед отверстием воздухозабора и выхода

воздуха не должно быть препятствий.

При монтаже завес должен обеспечиваться

свободный доступ к местам их обслуживания.

Для перекрытия широкого проема допускается

устанавливать несколько завес одного типа и

серии вплотную, создавая непрерывную воз-

душную струю.

Завеса размещается стационарно, возможен

вертикальный и горизонтальный монтаж (сле-

ва/справа от проема).

Горизонтальная установка

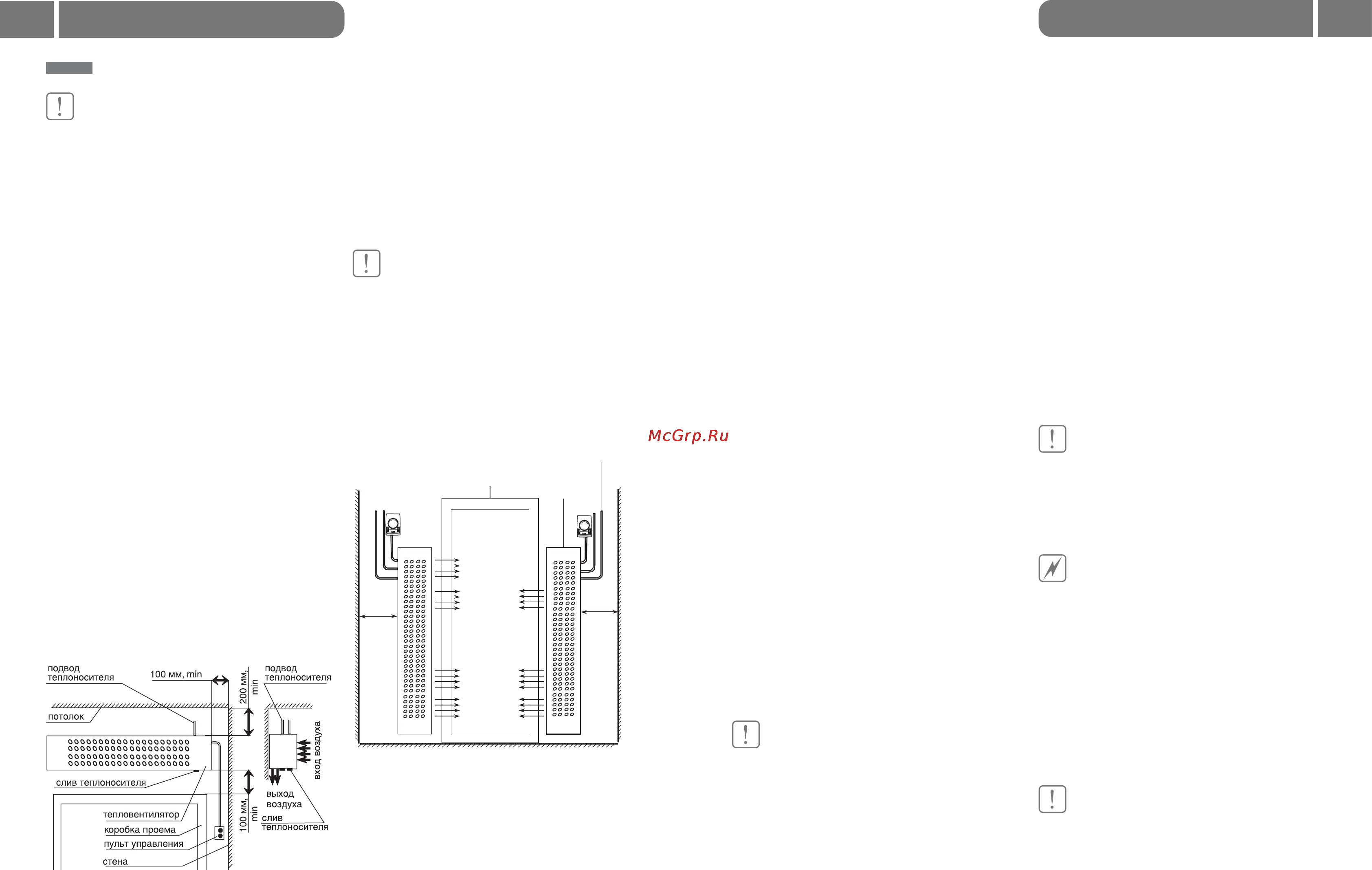

Для установки завесы над проемом в горизон-

тальном положении, рекомендуется выдерживать

расстояния, не менее указанных на рисунке 1.

Монтаж выполнен

Рис. 1

горизонтально, над проемом

Вертикальная установка

При вертикальном монтаже завесы ее не-

обходимо располагать таким образом, чтобы

выпуск воздуха по возможности наиболее

близко находился к плоскости проема, а срез

выпускающего сопла – на уровне верхней

кромки дверной рамы. При монтаже необходи-

мо следить, чтобы смотровые отверстия были

доступны и составляли примерно 250 мм.

ВНИМАНИЕ!

По умолчанию слив теплоносителя располо-

жен с левой стороны завесы (если смотреть

на нее со стороны сопла), т.е. завесы рассчи-

таны для установки слева от проема. Для уста-

новки завесы справа от проема необходимо

выполнить несколько действий (см. пункт

"переустановка теплообменника" далее).

Выход воздуха

250 мм

Коробка проема

Рис. 2

Тепловентилятор

Подвод

теплоносителя

°C

Монтаж завес

В задней стенке корпуса завесы имеются

пазы для установки завесы. За эти пазы заве-

са навешивается на предварительно вмонти-

рованный в стену крепеж. В качестве крепежа

рекомендуются шурупы или болты с диамет-

ром шляпки от 9 до 11 мм. Установочные раз-

меры завес приведены в Приложении 3.

Переустановка теплообменника

Изначально теплообменник завесы рассчи-

тан на установку слева от проема, для уста-

новки завесы справа от проема необходимо

выполнить несколько действий.

Пошаговая схема действий по переустановке

теплообменника при реализации конструктор-

ских решений

1. Отвернуть саморезы, фиксирующие лицевую

крышку водяной завесы и снять лицевую

крышку водяной завесы.

2. Отвернуть 4 гайки (2 штуки слева и 2 штуки

справа), фиксирующие теплообменник к кор-

пусу водяной завесы и достать теплообмен-

ник из водяной завесы.

3. Открыть техническое окошко под патрубки

теплообменника путем срезания перемы-

чек.

4. Установить теплообменник в водяную за-

весу (патрубки должны выходить во вновь

проделанное техническое окошко) и за-

фиксировать его к корпусу водяной завесы

при помощи 4 гаек.

5. Установить обратно лицевую крышку водяной

завесы и закрепить саморезами.

Подключение теплоносителя

Подключение теплоносителя к тепловой заве-

се производится через патрубки DIN 1” специ-

ализированными монтажными организациями

по разработанным ими схемам подключения.

ВНИМАНИЕ!

Подведение теплоносителя должно быть толь-

ко через запорный вентиль.

Для расширения функциональных возможно-

стей прибора потребитель может предусмо-

треть установку смесительного узла.
