Москва, 111250, а/я 40, e-mail: info@emag.ru, www.emag.ru

Адаптированный перевод на русский язык и научное редактирование - компания ИМАГ.

Копирование и иное воспроизведение любым способом данного документа и его частей без разрешения ИМАГ запрещены.

Компании Psiber Data Systems Inc. и ИМАГ оставляют за собой право без уведомления вносить изменения в описание продуктов.

Стр. 2 из 8

Области использования

Монтаж

Измерение длины оставшегося кабеля в катушке или коробке перед затягиванием очередного

участка.

Устранение неисправностей

Определение типа неисправности в кабеле (короткое замыкание или обрыв) и поиск места

неисправности путем измерения расстояния до него.

Перемещения, изменения и добавления

Проверка длины кабеля перед подключением компьютера или сетевого оборудования; длина

кабеля не должна превышать 100 метров.

Расчет стоимости работ

Измерение фактической длины заменяемых или модернизируемых кабелей.

Управление кабельной сетью

Поиск пары проводов на соединительной панели с использованием передатчика тонального

сигнала.

Комплектация устройства

 Многофункциональный кабельный тестер CableTool

 Сумка для переноски

 Руководство пользователя

 Четыре щелочных батарейки АА

 Два тестовых провода со штекерами типа «банан» на одном конце и зажимами «крокодил»

на другом

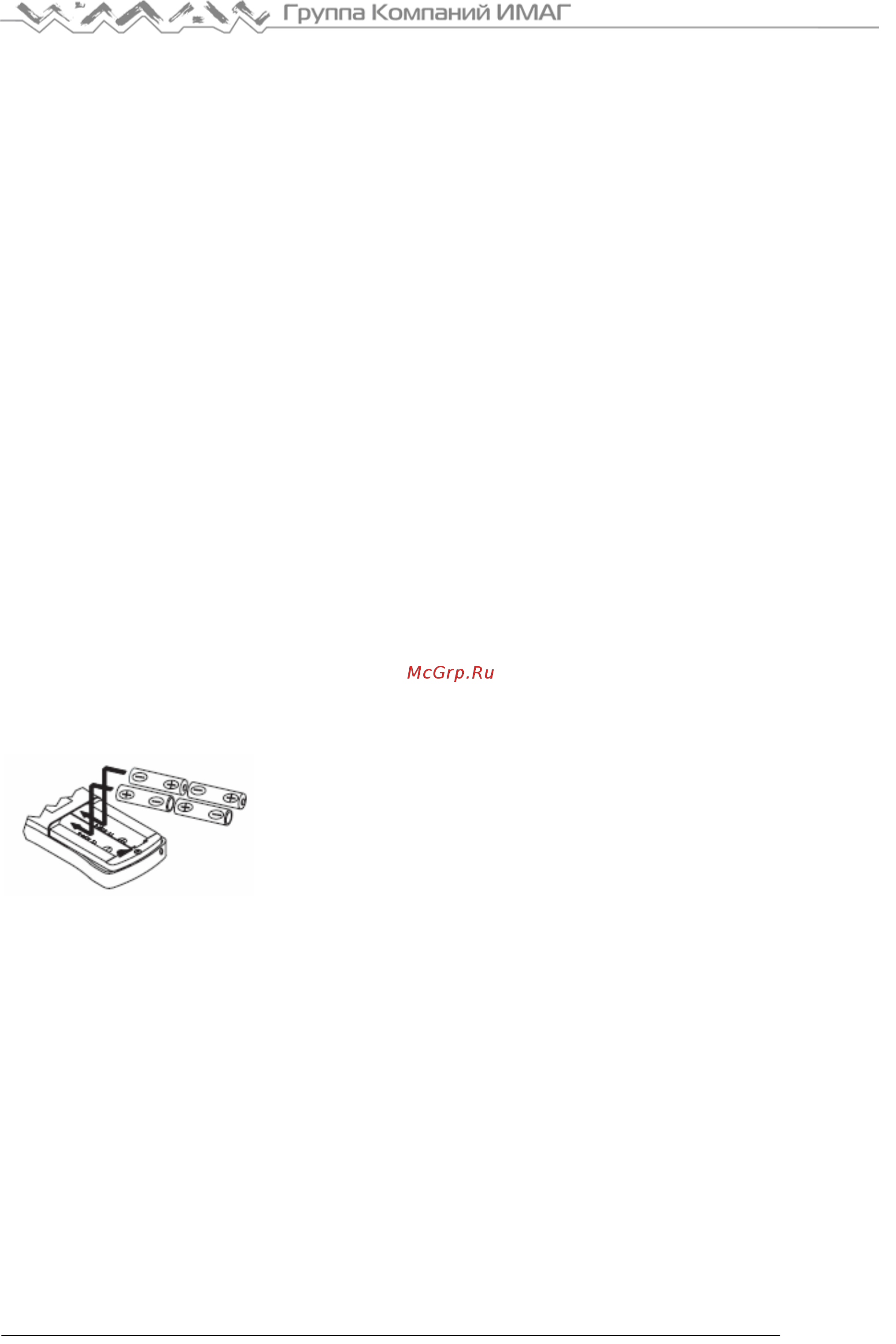

Батарейки питания

Для питания тестера используются четыре щелочные батарейки

типа АА. Снимите крышку отсека батареек на задней стороне

тестера и установите в отсек батарейки; соблюдайте полярность

подключения, показанную на рисунке. Полярность подключения

указана внутри отсека.

Введение

Многофункциональный кабельный тестер CableTool позволяет измерять длину кабеля. Для

этого используется технология рефлектометрии (Time Domain Reflectometry). Измерение с

помощью данного тестера начинается с передачи в подключенный измеряемый кабель

электрического импульса. Этот импульс перемещается по кабелю, пока не сталкивается с

неравномерностью его импеданса (местом короткого замыкания или обрыва), от которого

отражается обратно в сторону тестера. Тестер CableTool с высокой точностью измеряет время

между подачей импульса и приемом отраженного импульса. Измеренное время

пересчитывается в расстояние с помощью коэффициента NVP (номинальная скорость

распространения) для данного типа кабеля.

Кроме того, тестер CableTool обеспечивает непрерывное считывание любых значений

напряжения, имеющихся в тестируемом кабеле, а также обладает четырьмя тональными

сигналами разной частоты, комбинации которых позволяют проводить трассировку кабелей с

помощью тонального пробника.
