Softing CableTool CT50 [6/8] Экран setup

Москва, 111250, а/я 40, e-mail: info@emag.ru, www.emag.ru

Адаптированный перевод на русский язык и научное редактирование - компания ИМАГ.

Копирование и иное воспроизведение любым способом данного документа и его частей без разрешения ИМАГ запрещены.

Компании Psiber Data Systems Inc. и ИМАГ оставляют за собой право без уведомления вносить изменения в описание продуктов.

Стр. 6 из 8

перемещения стрелки на поле NVP, а затем измените значение NVP, нажимая кнопки

перемещения курсора вверх/вниз. Значение NVP можно изменить и сохранить в списке кабелей

(настройка Cable List).

Рекомендация:

Перед началом работы с новой катушкой или коробкой кабеля, имеющего известную длину,

проведите измерение длины с помощью тестера CableTool, чтобы определить, дает ли

сохраненное в памяти тестера значение NVP для данного типа кабеля правильное значение

длины. Для этого необходимо выбрать тип кабеля, соответствующий или похожий на тип

тестируемого кабеля, нажать кнопку Select для перемещения стрелки на поле NVP, и нажимать

кнопки перемещения курсора вверх/вниз, пока показанная на дисплее длина кабеля не совпадет

с длиной, напечатанной на коробке или катушке. Измененное значение NVP будет действовать

только для данного измерения расстояния; выход из данного экрана или выключение питания

приведет к восстановлению оригинального значения NVP. Для сохранения измененного

значения NVP для типа кабеля обратитесь к разделу «Настройка списка кабелей».

Предварительно сохраненные в памяти тестера значения NVP являются типовыми значениями,

поэтому регулировка NVP по фактической длине кабеля позволяет получить более точные

результаты. Более подробная информация приводится в разделе «Что такое NVP?».

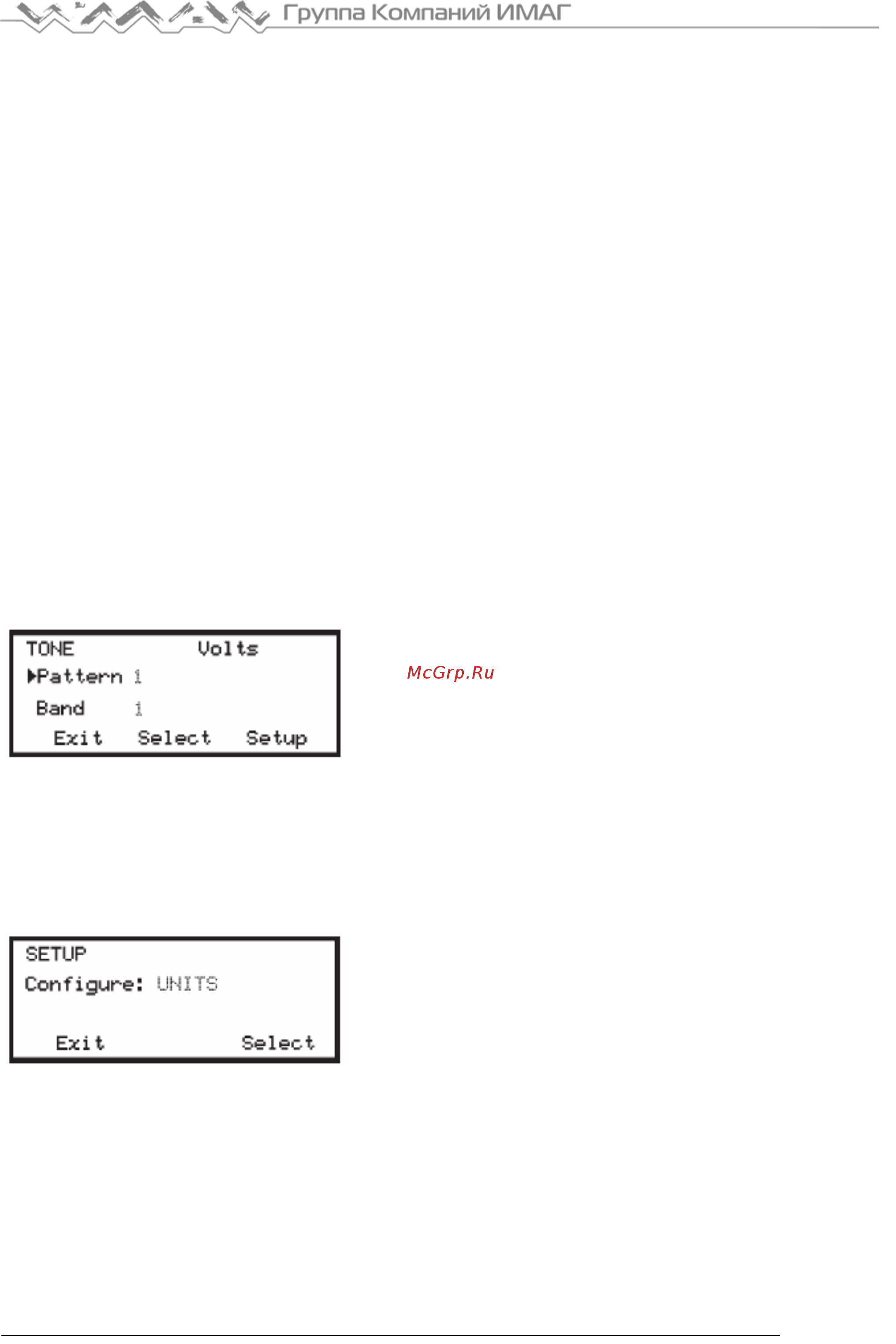

Экран TONE

Для получения доступа к экрану Tone (Тональный сигнал) нажмите кнопку Tone на экране Mode.

Тестер CableTool начнет передавать в кабель тональный сигнал, последовательность и частота

которого выбирается пользователем (обратитесь к разделу «Настройка тонального сигнала»).

Тестер позволяет использовать четыре разные

тональные последовательности, выбор которых

осуществляется нажатиями кнопок перемещения курсора

вверх/вниз. Для изменения частоты тонального сигнала

нажмите кнопку Select для перемещения стрелки на поле

Band (диапазон). Затем нажимайте кнопки перемещения

курсора вверх/вниз для выбора частотного диапазона.

Экран SETUP

Для получения доступа к экрану Setup (настройка) нажмите кнопку Setup из любого другого

экрана.

Кнопки перемещения курсора вверх/вниз позволяют

вывести на дисплей:

1) Экран настройки единиц измерения

2) Экран настройки кабеля по умолчанию

3) Экран настройки списка кабелей

4) Экран настройки нестандартного кабеля

5) Экран настройки последовательности / диапазона

генератора тональных сигналов

6) Экран настройки выключения питания

Чтобы войти в показанный экран настройки нажмите кнопку Select.
