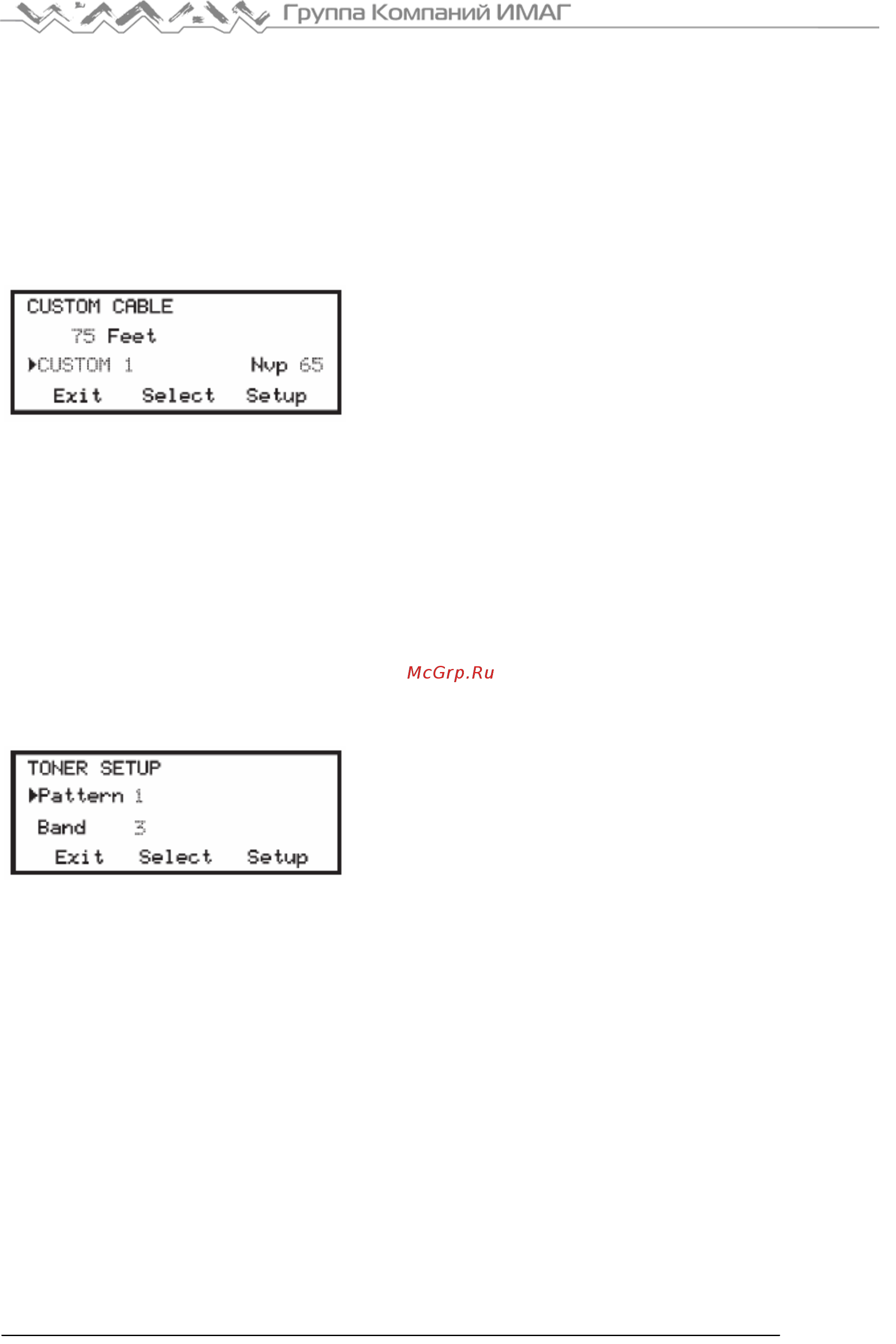

Экран настройки нестандартного кабеля

(CUSTOM CABLE)

Данный экран используется для измерения и сохранения значения NVP кабеля заведомо

известной длины. Подсоедините тестер CableTool к отрезку кабеля длиной от 15 до 30 метров,

разомкнутому на дальнем конце. Кабели длиной менее 15 и более 30 метров могут не дать

точного значения NVP.

Для выбора любой из четырех ячеек памяти хранения

параметров нестандартного кабеля нажимайте кнопки

перемещения курсора вверх/вниз. Нажмите кнопку Select,

чтобы переместить стрелку на поле длины, затем с

помощью кнопок перемещения курсора вверх/вниз

установите на дисплее нужную длину кабеля. При

изменении значения длины показания NVP на дисплее

будут также изменяться. Для сохранения информации нажмите кнопку Save.

Экран настройки генератора тональных сигналов

(TONER SETUP)

Тестер CableTool имеет четыре разных последовательности тональных сигналов и четыре

разных частоты тональных сигналов, которые можно использовать для трассировки кабелей с

помощью тонального пробника. Частоты и последовательности совместимы с тональными

пробниками разных производителей. Разные последовательности и частоты позволяют

нескольким техникам работать в одной зоне и не мешать друг другу при трассировке разных

кабелей.

С помощью кнопок перемещения курсора вверх/вниз

выбирайте последовательности тональных сигналов.

Нажмите кнопку Select для перемещения стрелки на поле

Band, в котором можно выбрать одну из четырех частот.

Для сохранения выбранной последовательности и

частоты в качестве настройки по умолчанию для функции

трассировки нажмите кнопку Save.
