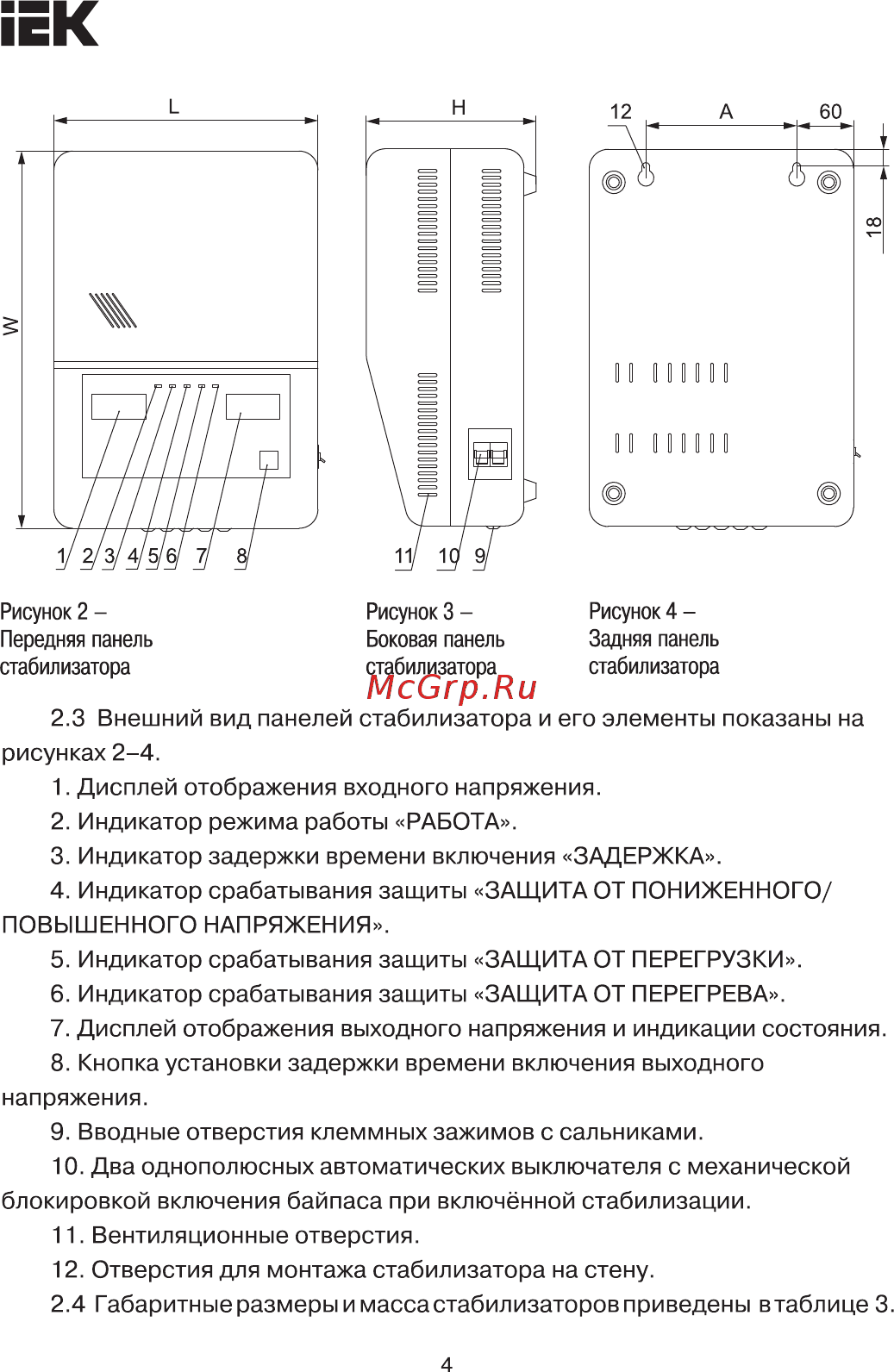

ЕК Рисунок 2 Рисунок 3 Рисунок 4 Передняя панель Боковая панель Задняя панель стабилизатора стабилизатора стабилизатора 2 3 Внешний вид панелей стабилизатора и его элементы показаны на рисунках 2 4 1 Дисплей отображения входного напряжения 2 Индикатор режима работы РАБОТА 3 Индикатор задержки времени включения ЗАДЕРЖКА 4 Индикатор срабатывания защиты ЗАЩИТА ОТ ПОНИЖЕННОГО ПОВЫШЕННОГО НАПРЯЖЕНИЯ 5 Индикатор срабатывания защиты ЗАЩИТА ОТ ПЕРЕГРУЗКИ 6 Индикатор срабатывания защиты ЗАЩИТА ОТ ПЕРЕГРЕВА 7 Дисплей отображения выходного напряжения и индикации состояния 8 Кнопка установки задержки времени включения выходного напряжения 9 Вводные отверстия клеммных зажимов с сальниками 10 Два однополюсных автоматических выключателя с механической блокировкой включения байпаса при включённой стабилизации 11 Вентиляционные отверстия 12 Отверстия для монтажа стабилизатора на стену 2 4 Габаритные размеры и массастабилизаторов приведены втаблице 3 4
