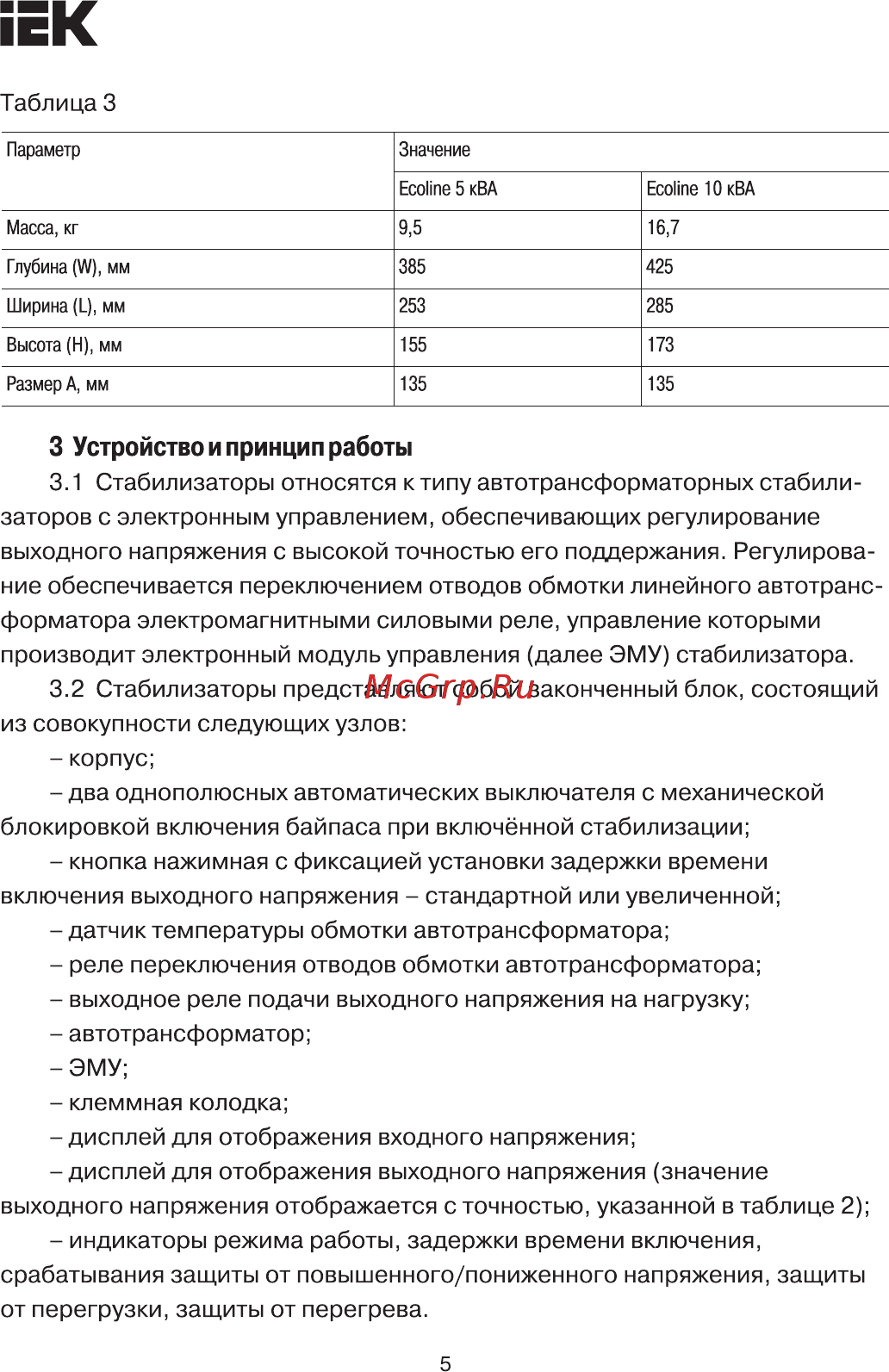

ЕК Таблица 3 Параметр Значение Масса кг 9 5 16 7 Глубина УУ мм 385 425 Ширина Ц мм 253 285 Высота Н мм 155 173 Размер А мм 135 135 ЕсоПпе 5 кВА ЕсоНпе 10 кВА 3 Устройство и принцип работы 3 1 Стабилизаторы относятся к типу автотрансформаторных стабили заторов с электронным управлением обеспечивающих регулирование выходного напряжения с высокой точностью его поддержания Регулирова ние обеспечивается переключением отводов обмотки линейного автотранс форматора электромагнитными силовыми реле управление которыми производит электронный модуль управления далее ЭМУ стабилизатора 3 2 Стабилизаторы представляют собой законченный блок состоящий из совокупности следующих узлов корпус два однополюсных автоматических выключателя с механической блокировкой включения байпаса при включённой стабилизации кнопка нажимная с фиксацией установки задержки времени включения выходного напряжения стандартной или увеличенной датчиктемпературы обмотки автотрансформатора реле переключения отводов обмотки автотрансформатора выходное реле подачи выходного напряжения на нагрузку автотрансформатор ЭМУ клеммная колодка дисплей для отображения входного напряжения дисплей для отображения выходного напряжения значение выходного напряжения отображается с точностью указанной в таблице 2 индикаторы режима работы задержки времени включения срабатывания защиты от повышенного пониженного напряжения защиты от перегрузки защиты от перегрева 5
