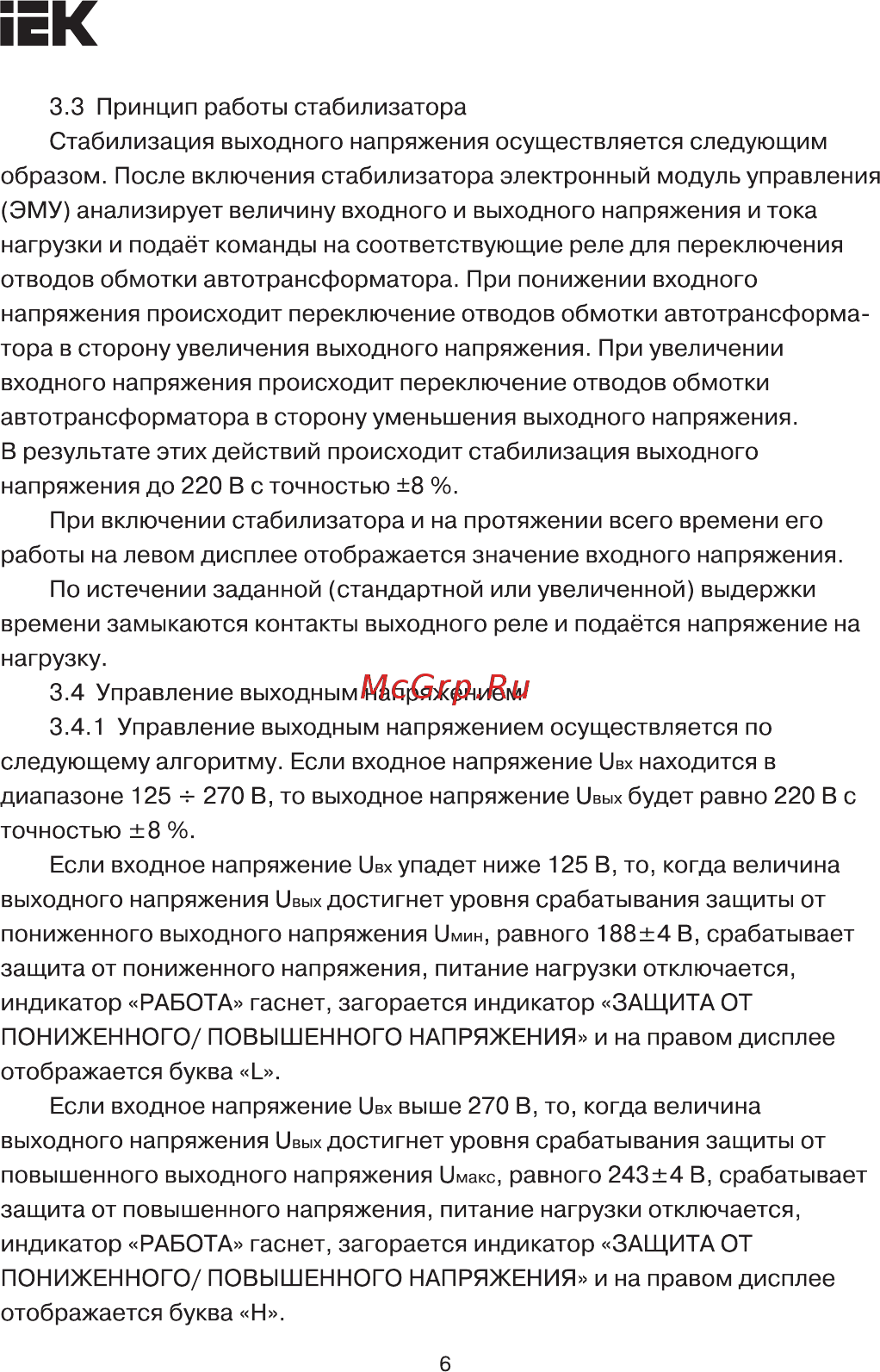

ЕК 3 3 Принцип работы стабилизатора Стабилизация выходного напряжения осуществляется следующим образом После включения стабилизатора электронный модуль управления ЭМУ анализирует величину входного и выходного напряжения и тока нагрузки и подаёт команды на соответствующие реле для переключения отводов обмотки автотрансформатора При понижении входного напряжения происходит переключение отводов обмотки автотрансформа тора в сторону увеличения выходного напряжения При увеличении входного напряжения происходит переключение отводов обмотки автотрансформатора в сторону уменьшения выходного напряжения В результате этих действий происходит стабилизация выходного напряжения до 220 В с точностью 8 При включении стабилизатора и на протяжении всего времени его работы на левом дисплее отображается значение входного напряжения По истечении заданной стандартной или увеличенной выдержки времени замыкаются контакты выходного реле и подаётся напряжение на нагрузку 3 4 Управление выходным напряжением 3 4 1 Управление выходным напряжением осуществляется по следующему алгоритму Если входное напряжение Ьвх находится в диапазоне 125 ч 270 В то выходное напряжение ивых будет равно 220 В с точностью 8 Если входное напряжение Ьвх упадет ниже 125 В то когда величина выходного напряжения 11вых достигнет уровня срабатывания защиты от пониженного выходного напряжения имин равного 188 4 В срабатывает защита от пониженного напряжения питание нагрузки отключается индикатор РАБОТА гаснет загорается индикатор ЗАЩИТА ОТ ПОНИЖЕННОГО ПОВЫШЕННОГО НАПРЯЖЕНИЯ и на правом дисплее отображается буква Б Если входное напряжение Нвх выше 270 В то когда величина выходного напряжения Нвых достигнет уровня срабатывания защиты от повышенного выходного напряжения 11макс равного 243 4 В срабатывает защита от повышенного напряжения питание нагрузки отключается индикатор РАБОТА гаснет загорается индикатор ЗАЩИТА ОТ ПОНИЖЕННОГО ПОВЫШЕННОГО НАПРЯЖЕНИЯ и на правом дисплее отображается буква Н 6
