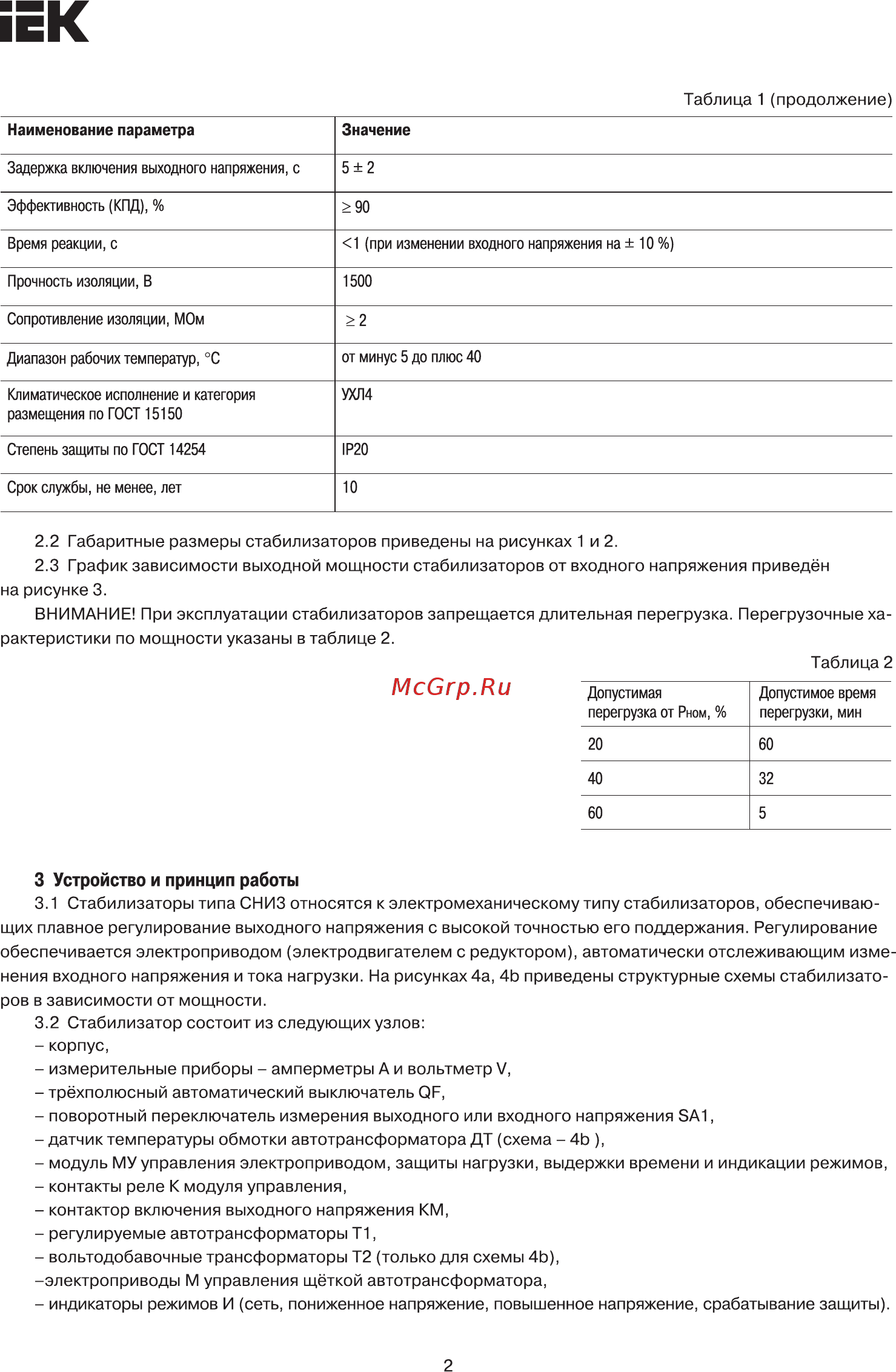

Таблица 1 продолжение Наименование параметра Значение Задержка включения выходного напряжения с 5 2 Эффективность КПД 90 Время реакции с 1 при изменении входного напряжения на 10 Прочность изоляции В 1500 Сопротивление изоляции МОм 2 Диапазон рабочих температур С от минус 5 до плюс 40 Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ4 Степень защиты по ГОСТ 14254 IP20 Срок службы не менее лет 10 2 2 Габаритные размеры стабилизаторов приведены на рисунках 1 и 2 2 3 График зависимости выходной мощности стабилизаторов от входного напряжения приведён на рисунке 3 ВНИМАНИЕ При эксплуатации стабилизаторов запрещается длительная перегрузка Перегрузочные ха рактеристики по мощности указаны в таблице 2 Таблица 2 Допустимая перегрузка от Рном Допустимое время перегрузки мин 20 60 40 32 60 5 3 Устройство и принцип работы 3 1 Стабилизаторы типа СНИЗ относятся к электромеханическому типу стабилизаторов обеспечиваю щих плавное регулирование выходного напряжения с высокой точностью его поддержания Регулирование обеспечивается электроприводом электродвигателем с редуктором автоматически отслеживающим изме нения входного напряжения и тока нагрузки На рисунках 4а 4Ь приведены структурные схемы стабилизато ров в зависимости от мощности 3 2 Стабилизатор состоит из следующих узлов корпус измерительные приборы амперметры А и вольтметр V трёхполюсный автоматический выключатель QF поворотный переключатель измерения выходного или входного напряжения SA1 датчик температуры обмотки автотрансформатора ДТ схема 4Ь модуль МУ управления электроприводом защиты нагрузки выдержки времени и индикации режимов контакты реле К модуля управления контактор включения выходного напряжения КМ регулируемые автотрансформаторы Т1 вольтодобавочные трансформаторы Т2 только для схемы 4Ь электроприводы М управления щёткой автотрансформатора индикаторы режимов И сеть пониженное напряжение повышенное напряжение срабатывание защиты 2
