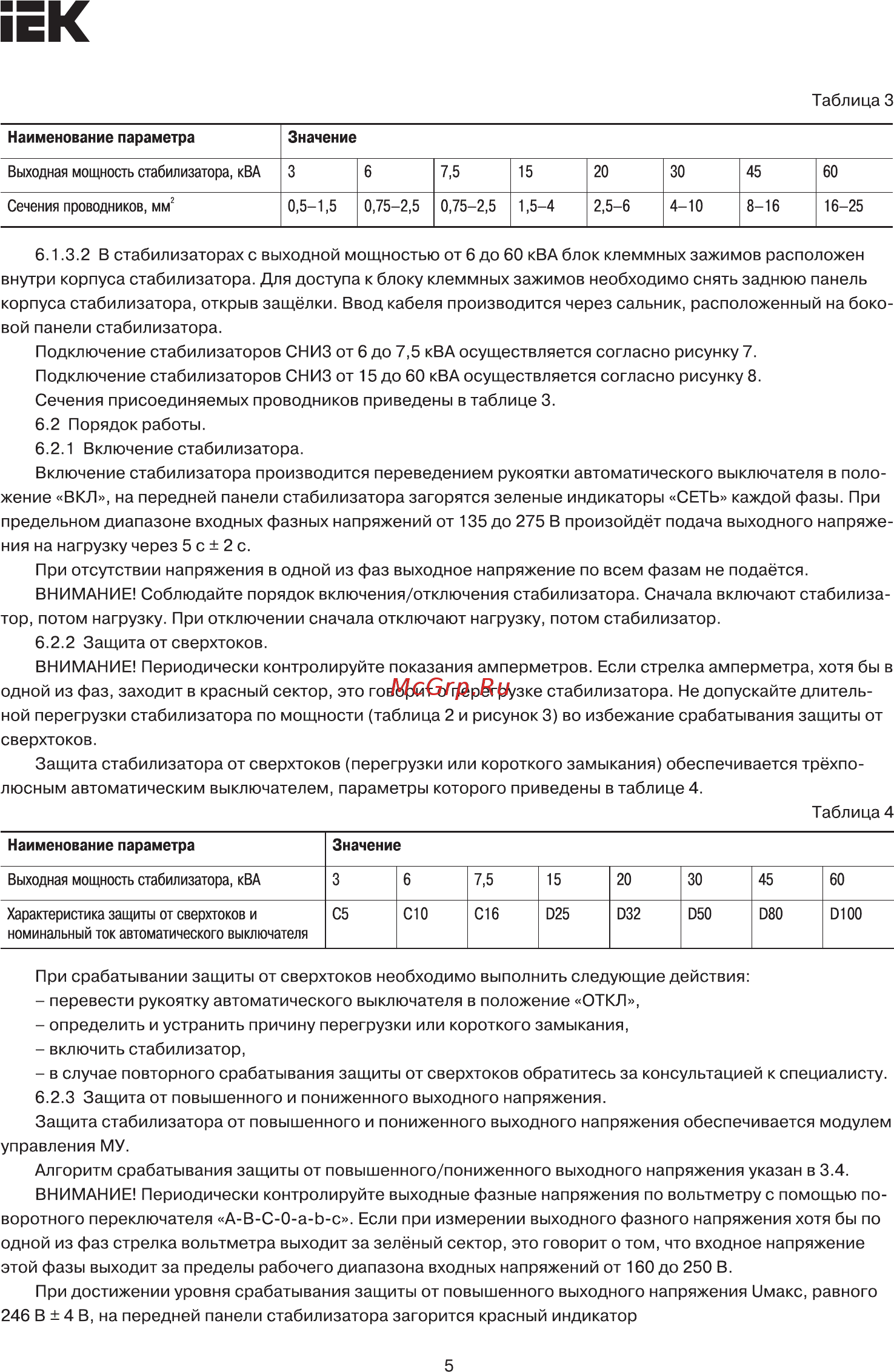

Таблица 3 Наименование параметра Значение Выходная мощность стабилизатора кВА3 6 7 5 15 20 30 45 60 Сечения проводников мм2 0 75 2 5 0 75 2 5 1 5 4 2 5 6 4 10 8 16 16 25 0 5 1 5 6 1 3 2 В стабилизаторах с выходной мощностью от 6 до 60 кВА блок клеммных зажимов расположен внутри корпуса стабилизатора Для доступа к блоку клеммных зажимов необходимо снять заднюю панель корпуса стабилизатора открыв защёлки Ввод кабеля производится через сальник расположенный на боко вой панели стабилизатора Подключение стабилизаторов СНИЗ от 6 до 7 5 кВА осуществляется согласно рисунку 7 Подключение стабилизаторов СНИЗ от 15 до 60 кВА осуществляется согласно рисунку 8 Сечения присоединяемых проводников приведены в таблице 3 6 2 Порядок работы 6 2 1 Включение стабилизатора Включение стабилизатора производится переведением рукоятки автоматического выключателя в поло жение ВКЛ на передней панели стабилизатора загорятся зеленые индикаторы СЕТЬ каждой фазы При предельном диапазоне входных фазных напряжений от 135 до 275 В произойдёт подача выходного напряже ния на нагрузку через 5 с 2 с При отсутствии напряжения в одной из фаз выходное напряжение по всем фазам не подаётся ВНИМАНИЕ Соблюдайте порядок включения отключения стабилизатора Сначала включают стабилиза тор потом нагрузку При отключении сначала отключают нагрузку потом стабилизатор 6 2 2 Защита от сверхтоков ВНИМАНИЕ Периодически контролируйте показания амперметров Если стрелка амперметра хотя бы в одной из фаз заходит в красный сектор это говорит о перегрузке стабилизатора Не допускайте длитель ной перегрузки стабилизатора по мощности таблица 2 и рисунок 3 во избежание срабатывания защиты от сверхтоков Защита стабилизатора от сверхтоков перегрузки или короткого замыкания обеспечивается трёхпо люсным автоматическим выключателем параметры которого приведены в таблице 4 Таблица 4 Наименование параметра Значение Выходная мощность стабилизатора кВА 3 Характеристика защиты от сверхтоков и С5 номинальный ток автоматического выключателя 6 7 5 СЮ С16 15 20 30 45 60 025 032 050 080 100 При срабатывании защиты от сверхтоков необходимо выполнить следующие действия перевести рукоятку автоматического выключателя в положение ОТКЛ определить и устранить причину перегрузки или короткого замыкания включить стабилизатор в случае повторного срабатывания защиты от сверхтоков обратитесь за консультацией к специалисту 6 2 3 Защита от повышенного и пониженного выходного напряжения Защита стабилизатора от повышенного и пониженного выходного напряжения обеспечивается модулем управления МУ Алгоритм срабатывания защиты от повышенного пониженного выходного напряжения указан в 3 4 ВНИМАНИЕ Периодически контролируйте выходные фазные напряжения по вольтметру с помощью по воротного переключателя А В С О а Ь с Если при измерении выходного фазного напряжения хотя бы по одной из фаз стрелка вольтметра выходит за зелёный сектор это говорит о том что входное напряжение этой фазы выходит за пределы рабочего диапазона входных напряжений от 160 до 250 В При достижении уровня срабатывания защиты от повышенного выходного напряжения Ымакс равного 246 В 4 В на передней панели стабилизатора загорится красный индикатор 5
