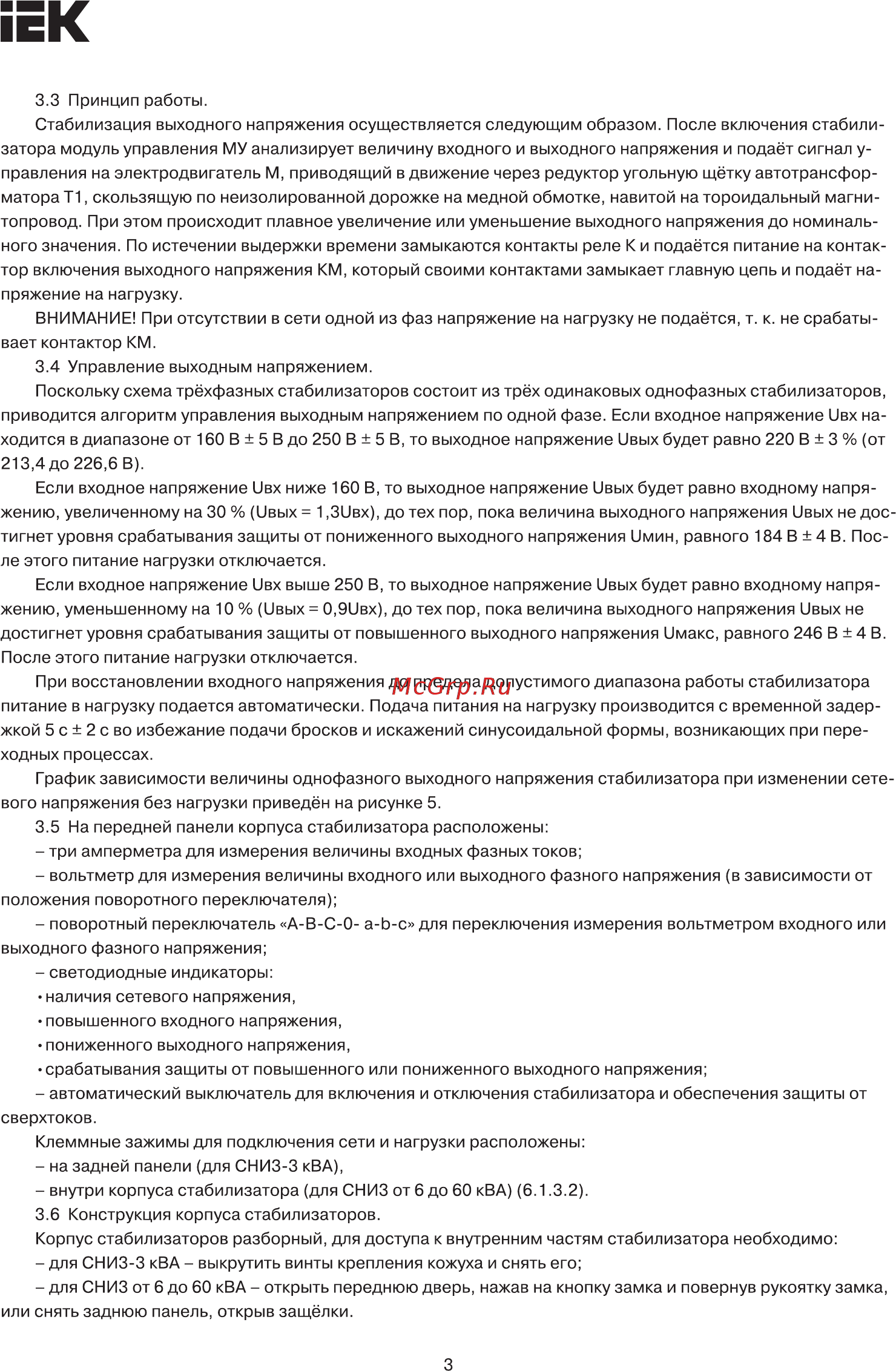

ЕК 3 3 Принцип работы Стабилизация выходного напряжения осуществляется следующим образом После включения стабили затора модуль управления МУ анализирует величину входного и выходного напряжения и подаёт сигнал управления на электродвигатель М приводящий в движение через редуктор угольную щётку автотрансфор матора Т1 скользящую по неизолированной дорожке на медной обмотке навитой на тороидальный магни топровод При этом происходит плавное увеличение или уменьшение выходного напряжения до номиналь ного значения По истечении выдержки времени замыкаются контакты реле К и подаётся питание на контак тор включения выходного напряжения КМ который своими контактами замыкает главную цепь и подаёт на пряжение на нагрузку ВНИМАНИЕ При отсутствии в сети одной из фаз напряжение на нагрузку не подаётся т к не срабаты вает контактор КМ 3 4 Управление выходным напряжением Поскольку схема трёхфазных стабилизаторов состоит из трёх одинаковых однофазных стабилизаторов приводится алгоритм управления выходным напряжением по одной фазе Если входное напряжение ивх на ходится в диапазоне от 160 В 5 В до 250 В 5 В то выходное напряжение ивых будет равно 220 В 3 от 213 4 до 226 6 В Если входное напряжение ивх ниже 160 В то выходное напряжение ивых будет равно входному напря жению увеличенному на 30 ивых 1 3ивх до тех пор пока величина выходного напряжения Нвых не дос тигнет уровня срабатывания защиты от пониженного выходного напряжения имин равного 184 В 4 В Пос ле этого питание нагрузки отключается Если входное напряжение Нвх выше 250 В то выходное напряжение ивых будет равно входному напря жению уменьшенному на 10 ивых 0 9ивх до тех пор пока величина выходного напряжения 11вых не достигнет уровня срабатывания защиты от повышенного выходного напряжения имакс равного 246 В 4 В После этого питание нагрузки отключается При восстановлении входного напряжения до предела допустимого диапазона работы стабилизатора питание в нагрузку подается автоматически Подача питания на нагрузку производится с временной задер жкой 5 с 2 с во избежание подачи бросков и искажений синусоидальной формы возникающих при пере ходных процессах График зависимости величины однофазного выходного напряжения стабилизатора при изменении сете вого напряжения без нагрузки приведён на рисунке 5 3 5 На передней панели корпуса стабилизатора расположены три амперметра для измерения величины входных фазных токов вольтметр для измерения величины входного или выходного фазного напряжения в зависимости от положения поворотного переключателя поворотный переключатель А В С 0 а Ь с для переключения измерения вольтметром входного или выходного фазного напряжения светодиодные индикаторы наличия сетевого напряжения повышенного входного напряжения пониженного выходного напряжения срабатывания защиты от повышенного или пониженного выходного напряжения автоматический выключатель для включения и отключения стабилизатора и обеспечения защиты от сверхтоков Клеммные зажимы для подключения сети и нагрузки расположены на задней панели для СНИЗ З кВА внутри корпуса стабилизатора для СНИЗ от 6 до 60 кВА 6 1 3 2 3 6 Конструкция корпуса стабилизаторов Корпус стабилизаторов разборный для доступа к внутренним частям стабилизатора необходимо для СНИЗ З кВА выкрутить винты крепления кожуха и снять его для СНИЗ от 6 до 60 кВА открыть переднюю дверь нажав на кнопку замка и повернув рукоятку замка или снять заднюю панель открыв защёлки 3
