Стенд шиномонтажный Модель КС-301А. Руководство по эксплуатации

1. Устройство

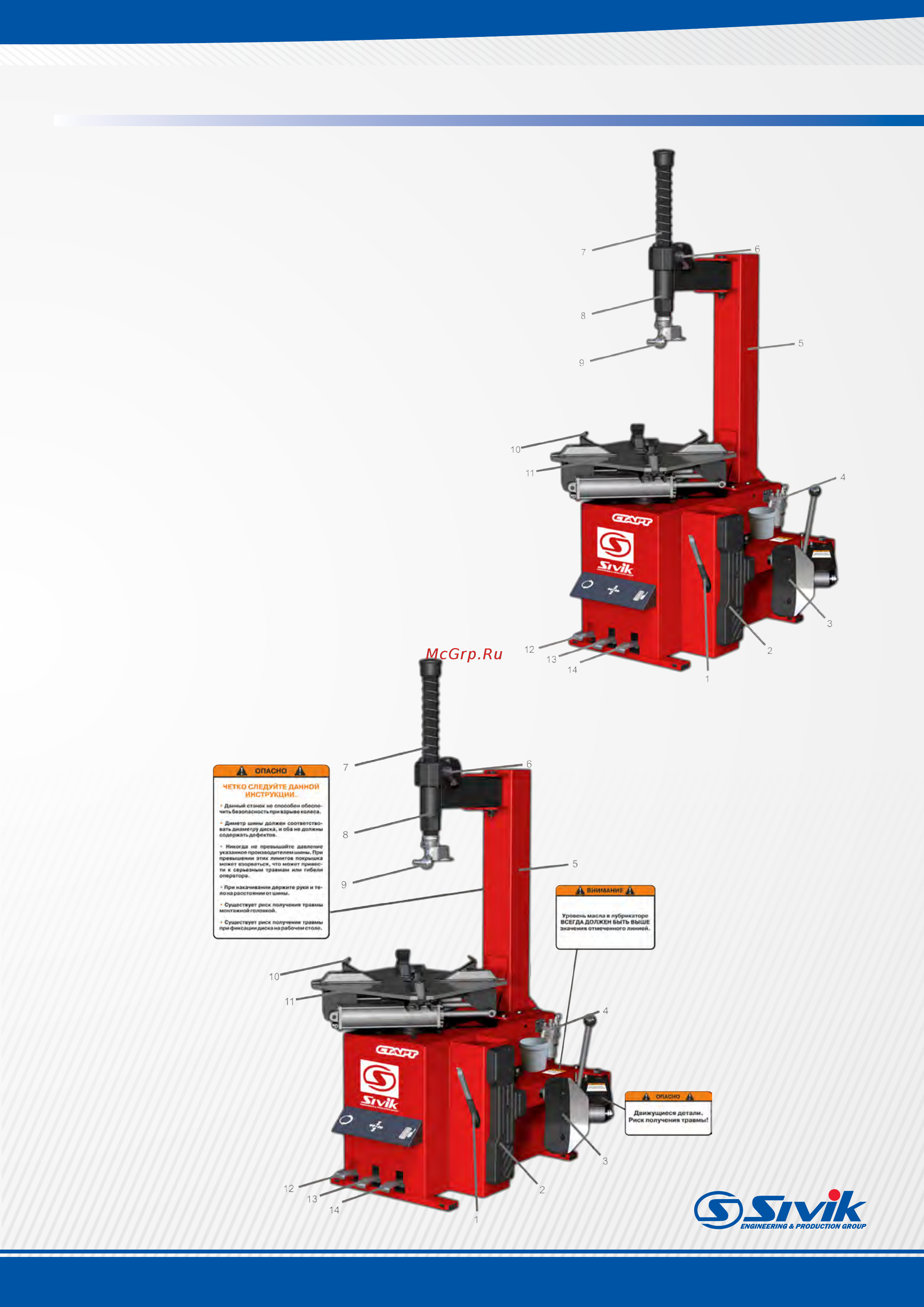

Рисунок 1

Устройство стенда

Рисунок 2

Предупреждающие

знаки

1. – Монтажная лопатка

2. – Упор резиновый

3. – Лопатка отжимная

4. – Штуцер воздушной магистрали

5. – Колонна демонтажная

6. – Механизм зажимной

7. - Штанга

8. – Рычаг поворотный

9. – Головка монтажная

10. – Кулачок зажимной

11. – Стол поворотный

12. – Педаль управления поворотом стола

13. – Педаль управления зажимов

14. – Педаль управления отжимной лопаткой
