Стенд шиномонтажный Модель КС-301А. Руководство по эксплуатации

• Чтобы обеспечить беспрепятствен-

ный доступ к стенду оператору и об-

служивающему техническому пер-

соналу, при размещении стенда

соблюдайте размеры, указанные на

рисунках 4 и 4.1.

• При размещении стенда снаружи

помещения необходимо принять за-

щитные меры.

ВНИМАНИЕ:

Запрещается эксплуатировать стенд

со стандартным электродвигателем

во взрывоопасной среде. Требуется

установить специальную модель дви-

гателя.

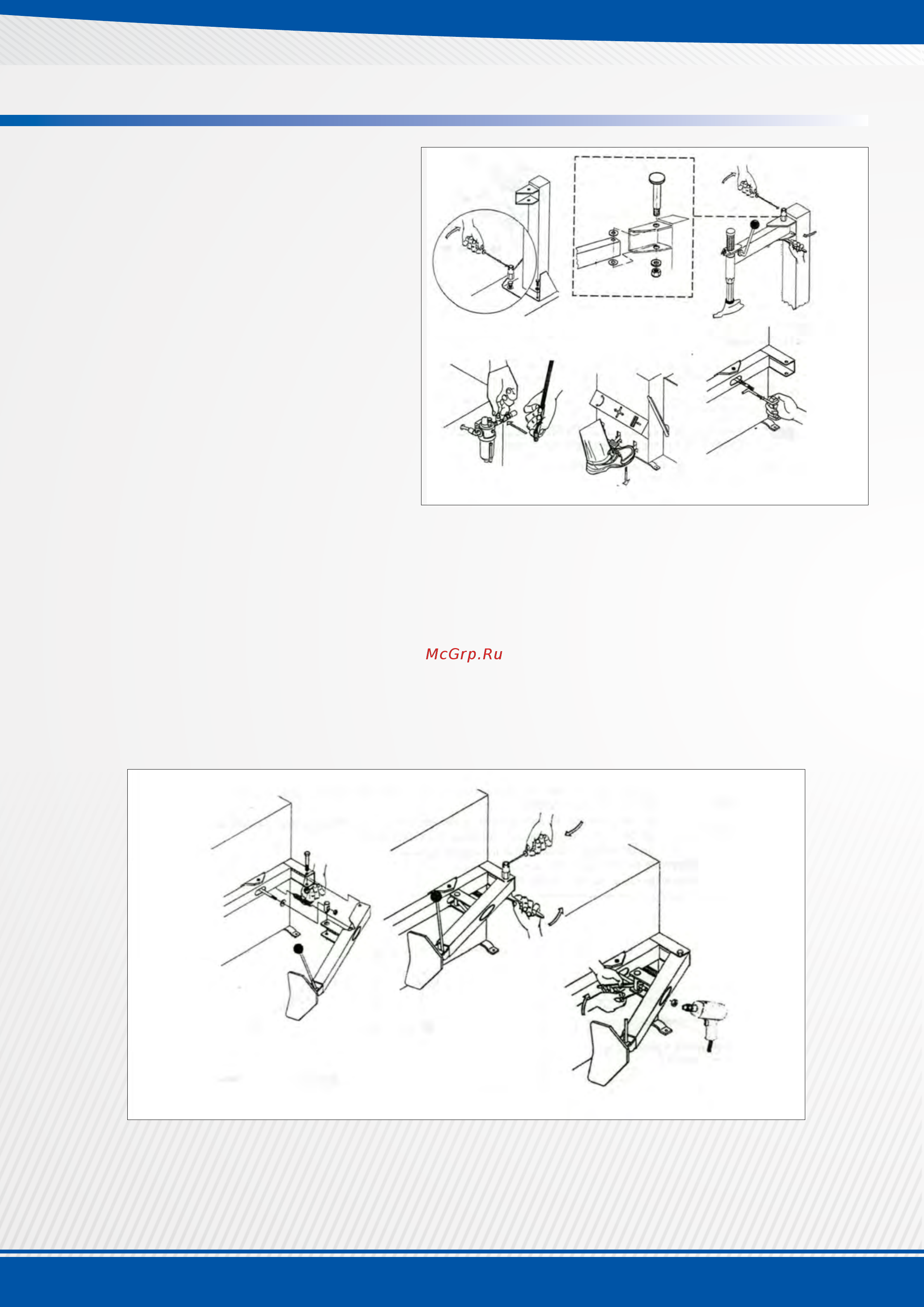

Рисунок 5 Рисунок 6

Рисунок 7 Рисунок 8

Рисунок 9 Рисунок 11Рисунок 10

6.2 Монтаж

6.2.1 Сборка рычагов

Установите колонну демонтажную на стенде, как это показано на рис. 5.

Установите рычаг поворотный (рисунок 6).

Присоедините воздушную магистраль компрессора к штуцеру стенда (рисунок 7)

Установите рычаг отжимной лопатки (рисунки 8, 9, 10, и11).
