Стенд шиномонтажный Модель КС-402А Про.Руководство по эксплуатации.

6.2 Монтаж

6.2.1 Монтаж стенда

• Установите демонтажную колонну на корпус стенда, как показано на Рис. 5.

• Вставьте шарнирный палец (1), шайбу (3) и затяните гайку (4), Рис. 6.

• Соедините цилиндр перемещения с демонтажной колонной с помощью болта (5)

и шайбы (6), Рис. 7.

• Аккуратно подтяните гайку (7) таким образом, чтобы при работе цилиндра не возника-

ло трения о части колонны.

• Затяните болты (8), как показано на рис.8.

• Установите на колонну крючок (9) для воздушной магистрали накачки.

• Закрепите резиновый упор(2) с помощью болтов (13) с шайбами (12), как показано на

рис.9/А.

 







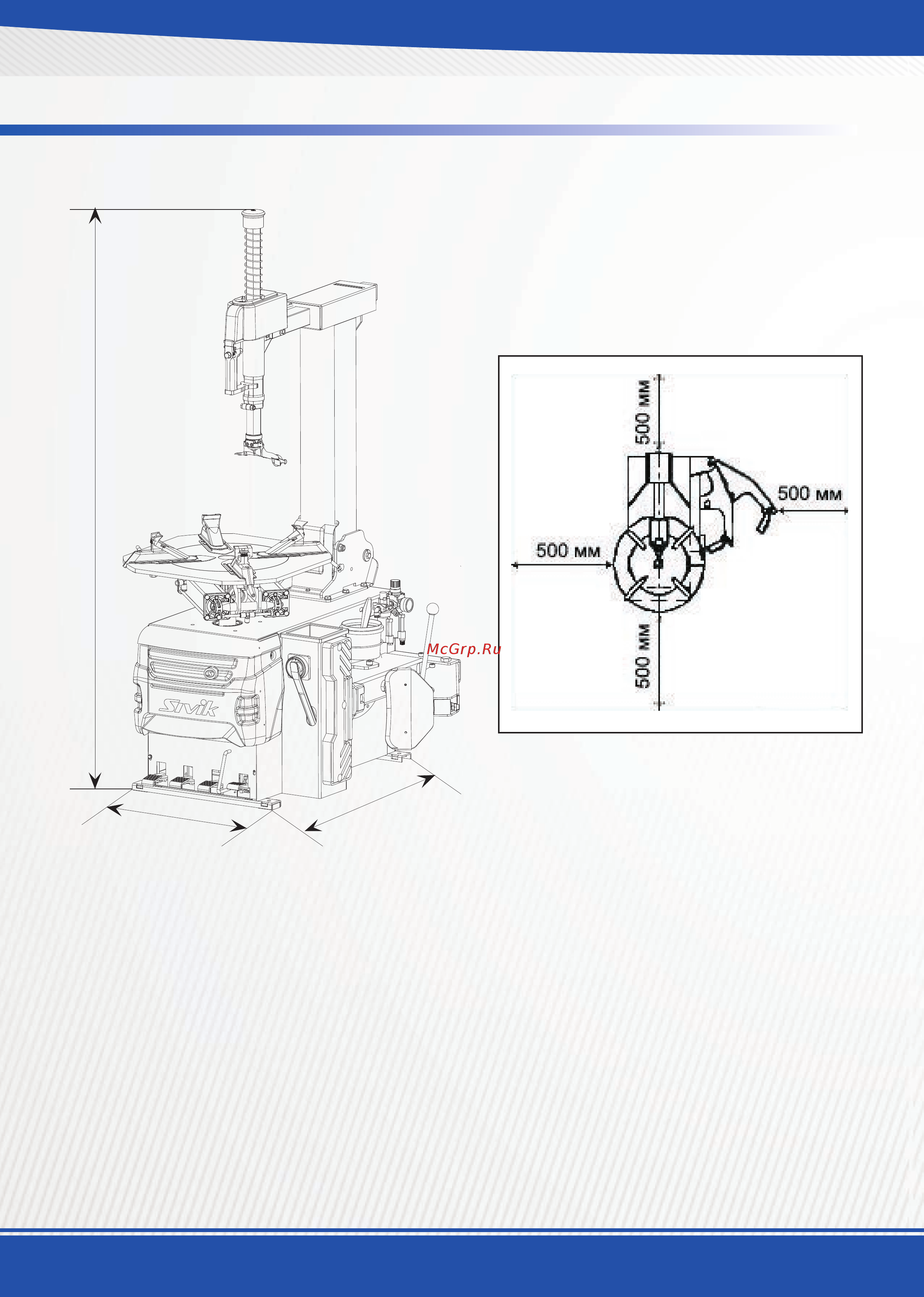

Рисунок 4

Установка стенда

Рисунок 4.1

Установка стенда
