Стенд шиномонтажный Модель КС-402А Про.Руководство по эксплуатации.

• Присоедините воздушную магистраль компрессора к штуцеру стенда (Рис. 9/b).

• Нажмите на педаль отжимной лопатки, чтобы выдвинуть шток цилиндра (Рис. 9/c).

• Установите рычаг отжимной лопатки как показано на Рис. 9/d:

• Установите рычаг в нужную позицию, вставьте болт рычага в отверстие, накрутите гай-

ку не затягивая.

• Установите шарнирный палец в отверстие рычага таким образом, чтобы шток цилин-

дра проходил в отверстие пальца. Накрутите две гайки не затягивая.

• Установите пружину.

• Затяните болт рычага отжимной лопатки, Рис. 9/e.

• Затяните гайку, как показано на Рис. 9/f.

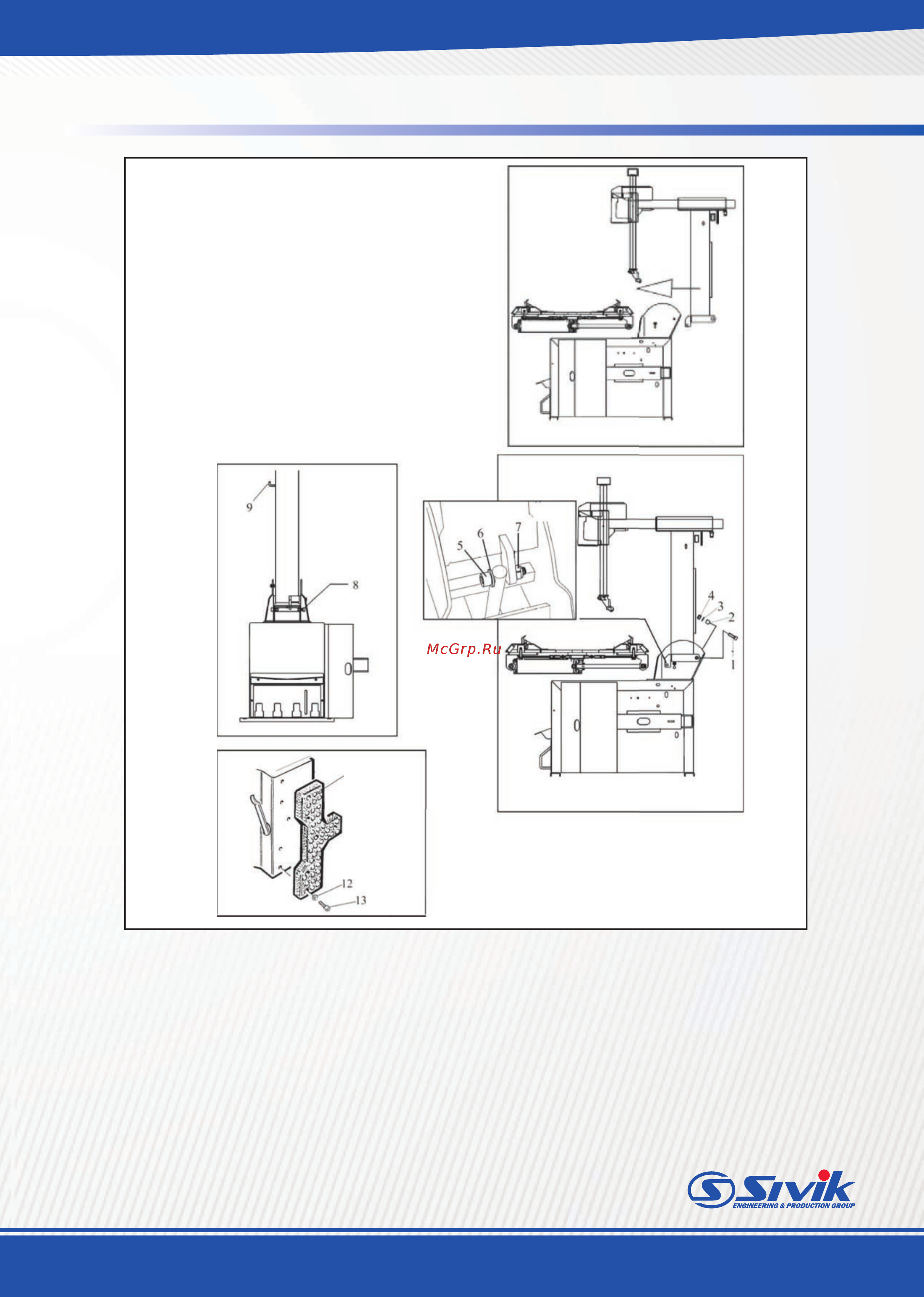

Рисунок 5

Рисунок 6

Рисунок 7

Рисунок 8

Рисунок 9/A
