СибЕК Макси [11/16] Внешний вид вулканизатора

Содержание

• Макси макси трм 1
• Система подготовки воздуха лубрикатор 3
• Схема пневматическая соединений вулканизатора макси 3
• Уважаемый покупатель 3
• Рекомендации изготовителя 4
• Схема электрическая соединений вулканизатора макси трм 4
• Свидетельство о приёмке 5
• Содержание 5
• Комплектность поставки 6
• Общие указания 6
• В течение гарантийного срока ремонт производится за счёт покупателя в том случае если он эксплуатирует вулканизатор не в соответствии с настоящим руководством по эксплуатации или не выполняет рекомендаций сервисного центра направленных на обеспечение нормальной работы вулканизатора 7
• Гарантии изготовителя 7
• Гарантийный срок эксплуатации 1 год со дня продажи вулканизатора через торговую сеть но не более 1 5 лет с момента выпуска в случае отсутствия в руководстве по эксплуатации штампа торгующей организации гарантийный срок исчисляется со дня выпуска изделия предприятием изготовителем 7
• Если по результатам исследования причины отказа вулканизатора 7
• Наименование параметра значение 7
• Основные технические характеристики 7
• Предприятие изготовитель в случае выхода из строя вулканизатора как в период гарантийного срока так и после него не обязывается компенсировать покупателю издержки связанные с отправкой вулканизатора в ремонт 7
• Предприятие изготовитель гарантирует соответствие вулканизатора требованиям действующим конструкторской и технической документации при соблюдении потребителем условий и правил транспортировки хранения и эксплуатации 7
• Предприятие изготовитель обязуется в течении гарантийного срока безвозмездно ремонтировать либо заменять вышедшие из строя детали и вулканизатор в целом если в течении указанного срока будет обнаружено их несоответствие требованиям конструкторской или технологической документации или отказ вулканизатора произошёл по вине предприятия изготовителя 7
• Установлено отсутствие конструктивного или производственного дефекта то все затраты понесённые изготовителем оплачивает потребитель 7
• Хранение транспортировка утилизация 8
• Эксплуатационные ограничения 8
• Автоматическое возобновление процесса вулканизации и его завершение в соответствии с заданными режимами с момента прерывания в случае нештатного отключения электропитания после его восстановления 9
• Весь процесс включающий в себя смыкание прижимов включение нагревателей прижимов подачу сжатого воздуха в пневмокамеры прижимов отключение нагревателей по истечении заданного времени сброс давления из пневмокамер прижимов осуществляется блоком автоматического управления без вмешательства оператора в соответствии с программой занесённой изготовителем в энергозависимую память блока управления возврат штока пневмоцилиндра в исходное верхнее положение размыкание прижимов после завершения процесса а также при возникании нештатных ситуаций осуществляет оператор нажатием кнопки стоп на панели таймера 9
• Внешний вид вулканизатора его основные детали и органы 9
• Для равномерного распределения рабочего усилия по всей 9
• Для увеличения ресурса прижимов и всего вулканизатора в целом не ремонтируйте шины и другие изделия неочищенные от грязи и песка инородных тел используйте только кондиционные расходные материалы 9
• Краткое описание вулканизатора 9
• Площади ремонтируемого участка и формирования его поверхности в пневмокамеры поступает сжатый воздух который изменяет форму поверхности прижимов 9
• Программой управления вулканизатора предусмотрено 9
• Процесс ремонта резиновых изделий с помощью вулканизатора макси заключается в сжатии между прижимами подготовленного к ремонту участка где под действием тепла от нагревательного элемента прижима происходит сваривание и вулканизация ремонтных смесей с материалом ремонтируемого изделия 9
• Управления показаны на 9
• Во фронтальном сечении верхнего окончания корпуса установлен электронный таймер кнопками пуск и стоп на котором устанавливается время выдержки и осуществляется запуск и прерывание рабочего цикла вулканизатора он позволяет устанавливать отрезки времени от 1 минуты до 4 часов 10
• Для установки таймера нажать стоп 2 для установки времени рабочего цикла нажать пуск 3 установив необходимое время нажмите стоп 4 для запуска таймера и начала работы нажать пуск 10
• Конструктивно вулканизатор представлен совокупностью агрегатов и узлов смонтированных в соответствии с функциональными связями на корпусе укреплённом на основании 10
• Корпус вулканизатора это сваренная из профильной трубы с образная конструкция прямоугольного сечения установленная на монтажной стойке с четырьмя крепёжными отверстиями на тыльной стороне корпуса имеется кронштейн предназначенный для крепления вулканизатора на вертикальной стене на внешнюю поверхность корпуса нанесено высококачественное защитно декоративное покрытие 10
• На правой боковой поверхности корпуса смонтированы панель управления трм для макси трм розетки для подключения шнуров питания нагревателей прижимов штуцера для подключения шлангов питания пневмокамер прижимов выключатель питания со встроенным световым индикатором включённого состояния 10
• Одного часа часы а через точку десятки минут 10
• При установке времени до одного часа индицируются минуты свыше 10
• Внешний вид вулканизатора 11
• В процессе эксплуатации вулканизаторов могут возникнуть затруднения характер которых и рекомендации по преодолению приведены ниже 12
• Внешний вид вулканизатора 12
• Возможные неисправности и методы их устранения 12
• Для проверки работоспособности терморегуляторов необходимо проложив между прижимами гладкую пластину из материала с низкой теплопроводностью резиновая полоса толщиной не менее б мм и разместив между полосой и контролируемым прижимом термопару электронного мультиметра не входит в комплект поставки запустить вулканизатор на время не менее 30 минут и проконтролировать процесс изменения температуры рабочей поверхности которая возрастая от начальной должна установиться при значении 145 с 10 измерения производят для обоих прижимов в отдельности 12
• Измерениях не учитывать средняя температура определяется как среднее арифметическое между верхним и нижним значениями зафиксированных за три полных срабатывания терморегулятора 12
• Неисправный терморегулирующий элемент замена осуществляется специалистами сервисных центров 12
• Первые три цикла повышения понижения температуры в 12
• При выявлении несоответствия необходимо заменить 12
• Техническое обслуживание вулканизатора 14
• Упаковка 14
• Подготовка к работе и порядок работы с вулканизатором 15

Похожие устройства

• СибЕК Макси-ТРМ Инструкция по эксплуатации
• СибЕК Эльф-П Инструкция по эксплуатации
• СибЕК Эребус Инструкция по эксплуатации
• СибЕК Премьер Грант Инструкция по эксплуатации
• СибЕК Фаворит Инструкция по эксплуатации
• СибЕК Фаворит-С Инструкция по эксплуатации
• СибЕК Премьер Мини Инструкция по эксплуатации
• СибЕК Лидер Инструкция по эксплуатации
• СибЕК Фаворит-П Инструкция по эксплуатации
• СибЕК Премьер-М Инструкция по эксплуатации
• Whirlpool AWE 6315 Таблица программ
• Whirlpool AWE 6315 Инструкция по эксплуатации
• СибЕК Фаворит-Престиж Инструкция по эксплуатации
• СибЕК Фаворит-Т Инструкция по эксплуатации
• СибЕК Премьер-Гидравлик Инструкция по эксплуатации
• СибЕК Фаворит-Премиум Инструкция по эксплуатации
• СибЕК Премьер-Альфа Инструкция по эксплуатации
• СибЕК Премьер-Альфа-Т Инструкция по эксплуатации
• СибЕК Премьер-Альфа-Гидравлик Инструкция по эксплуатации
• СибЕК Премьер-Альфа-ТР Инструкция по эксплуатации

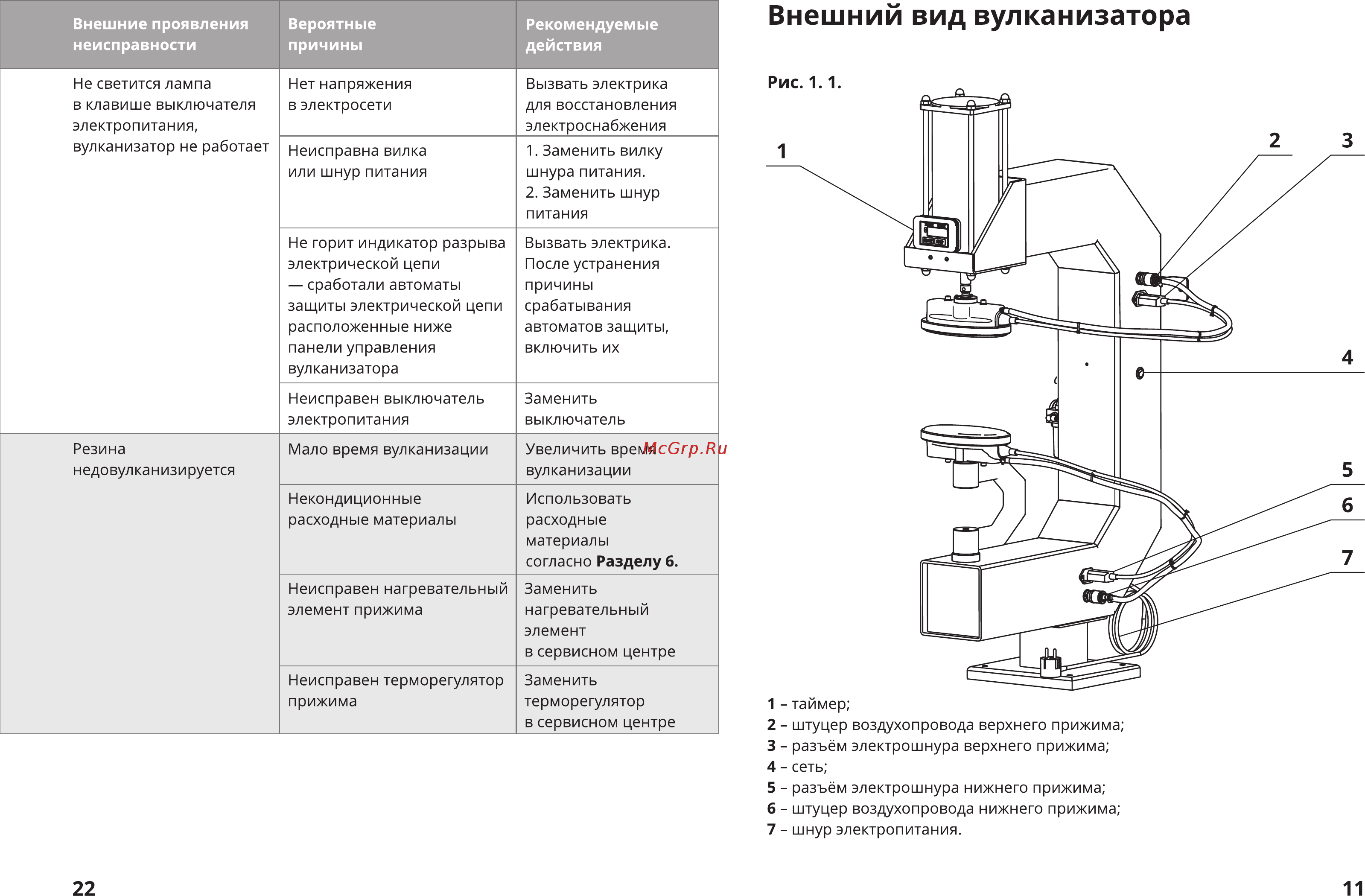

Внешние проявления неисправности Вероятные причины Рекомендуемые действия Не светится лампа в клавише выключателя электропитания вулканизатор не работает Нет напряжения в электросети Вызвать электрика для восстановления электроснабжения Неисправна вилка или шнур питания 1 Заменить вилку шнура питания 2 Заменить шнур питания Не горит индикатор разрыва электрической цепи сработали автоматы защиты электрической цепи расположенные ниже панели управления вулканизатора Вызвать электрика После устранения причины срабатывания автоматов защиты включить их Неисправен выключатель электропитания Заменить выключатель Мало время вулканизации Увеличить время вулканизации Некондиционные расходные материалы Использовать расходные материалы согласно Разделу 6 Неисправен нагревательный элемент прижима Заменить нагревательный элемент в сервисном центре Неисправен терморегулятор прижима Заменить терморегулятор в сервисном центре Резина н е до вул ка н из и руется 22 Внешний вид вулканизатора 1 таймер 2 штуцер воздухопровода верхнего прижима 3 разъём электрошнура верхнего прижима 4 сеть 5 разъём электрошнура нижнего прижима 6 штуцер воздухопровода нижнего прижима 7 шнур электропитания 11
