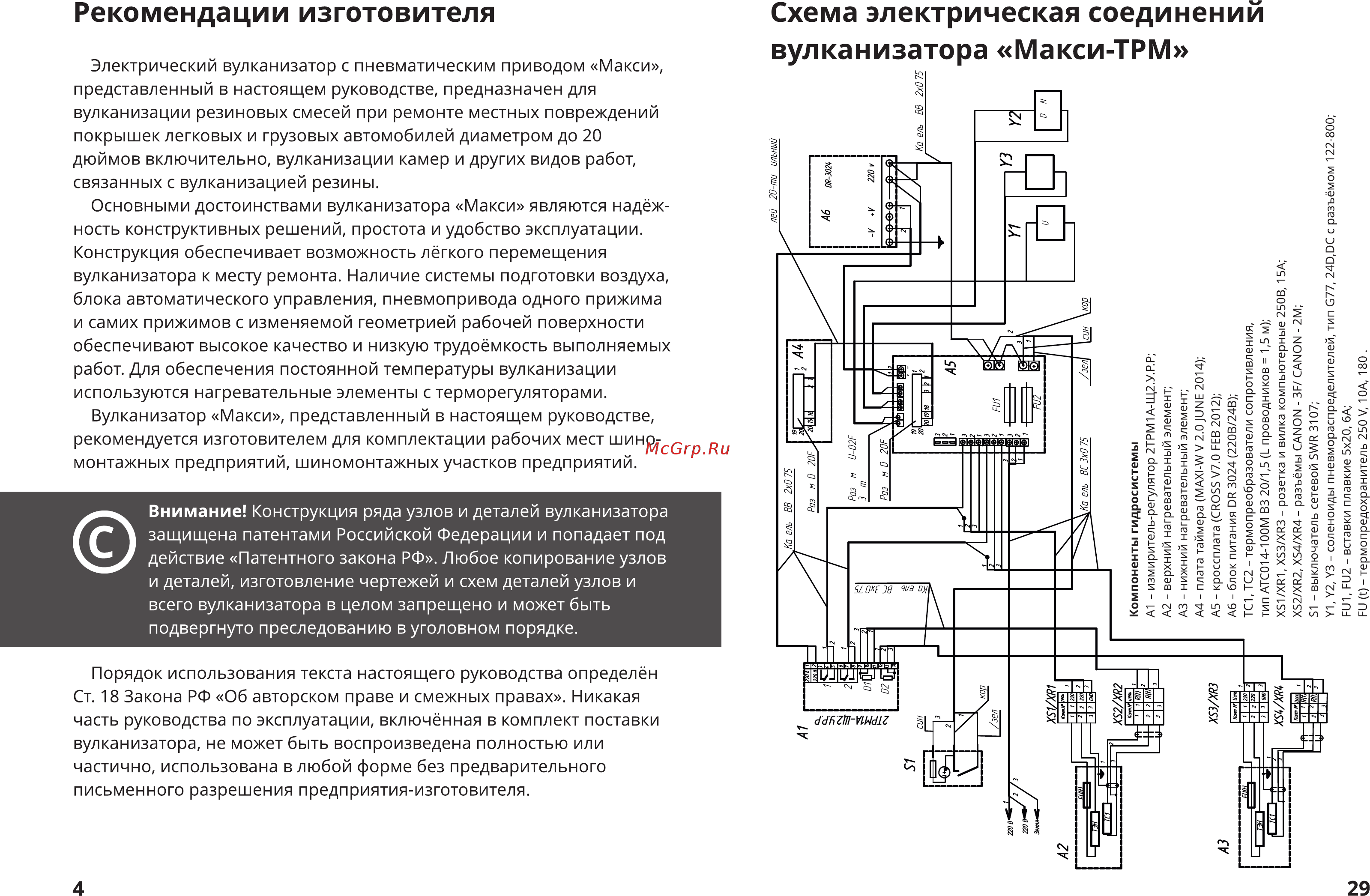

Электрический вулканизатор с пневматическим приводом Макси представленный в настоящем руководстве предназначен для вулканизации резиновых смесей при ремонте местных повреждений покрышек легковых и грузовых автомобилей диаметром до 20 дюймов включительно вулканизации камер и других видов работ связанных с вулканизацией резины Основными достоинствами вулканизатора Макси являются надёж ность конструктивных решений простота и удобство эксплуатации Конструкция обеспечивает возможность лёгкого перемещения вулканизатора к месту ремонта Наличие системы подготовки воздуха блока автоматического управления пневмопривода одного прижима и самих прижимов с изменяемой геометрией рабочей поверхности обеспечивают высокое качество и низкую трудоёмкость выполняемых работ Для обеспечения постоянной температуры вулканизации используются нагревательные элементы с терморегуляторами Вулканизатор Макси представленный в настоящем руководстве рекомендуется изготовителем для комплектации рабочих мест шино монтажных предприятий шиномонтажных участков предприятий Схема электрическая соединений вулканизатора Макси ТРМ лей 20 ти ильный Рекомендации изготовителя Внимание Конструкция ряда узлов и деталей вулканизатора защищена патентами Российской Федерации и попадает под действие Патентного закона РФ Любое копирование узлов и деталей изготовление чертежей и схем деталей узлов и всего вулканизатора в целом запрещено и может быть подвергнуто преследованию в уголовном порядке Порядок использования текста настоящего руководства определён Ст 18 Закона РФ Об авторском праве и смежных правах Никакая часть руководства по эксплуатации включённая в комплект поставки вулканизатора не может быть воспроизведена полностью или частично использована в любой форме без предварительного письменного разрешения предприятия изготовителя 4 29
