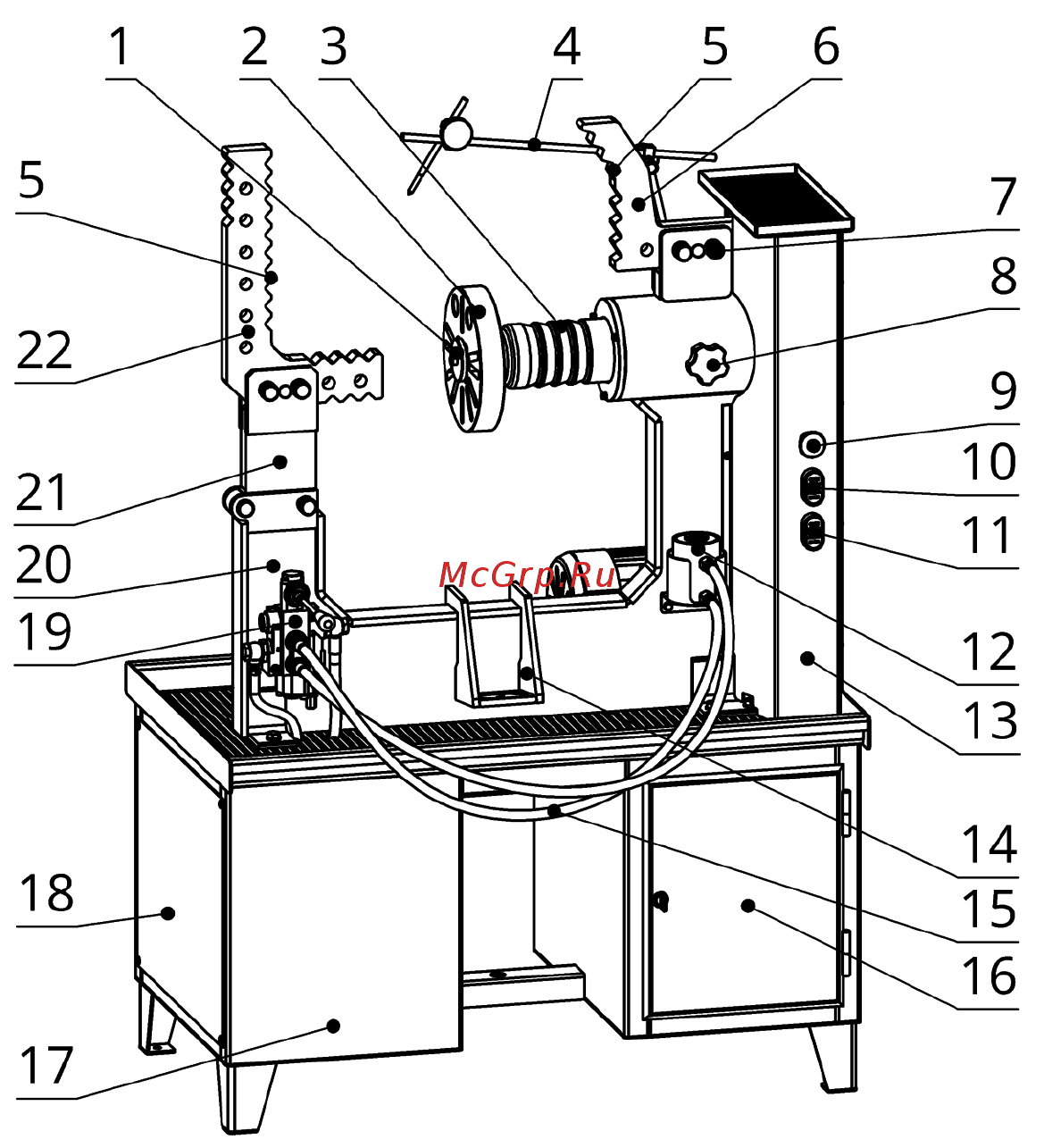

СибЕК Фаворит-С [14/44] Рис 2

1 – шайба центрующая; 2 – планшайба; 3 – вал шпинделя с опорными вы-

ступами; 4 – указатель биения; 5 – опорные выступы; 6 – правый упор;

7 – фиксатор; 8 – стопор; 9 – кнопка аварийной остановки; 10 – кнопка

«Пуск/ Стоп» привода шпинделя; 11 – кнопка «Пуск/ Стоп» гидравлики;

12 – гидроцилиндр; 13 – защитный кожух привода; 14 – рукава высокого

давления; 15 – мобиль-ный кронштейн; 16 – инструмен-тальный шкаф;

17 – корпус стенда; 18 – декора-тивная панель; 19 – гидро-распредели-

тель; 20 – струбцина; 21 – откидной кронштейн; 22 – левый упор.

Внешний вид стенда «Фаворит-П»

Рис. 2.
