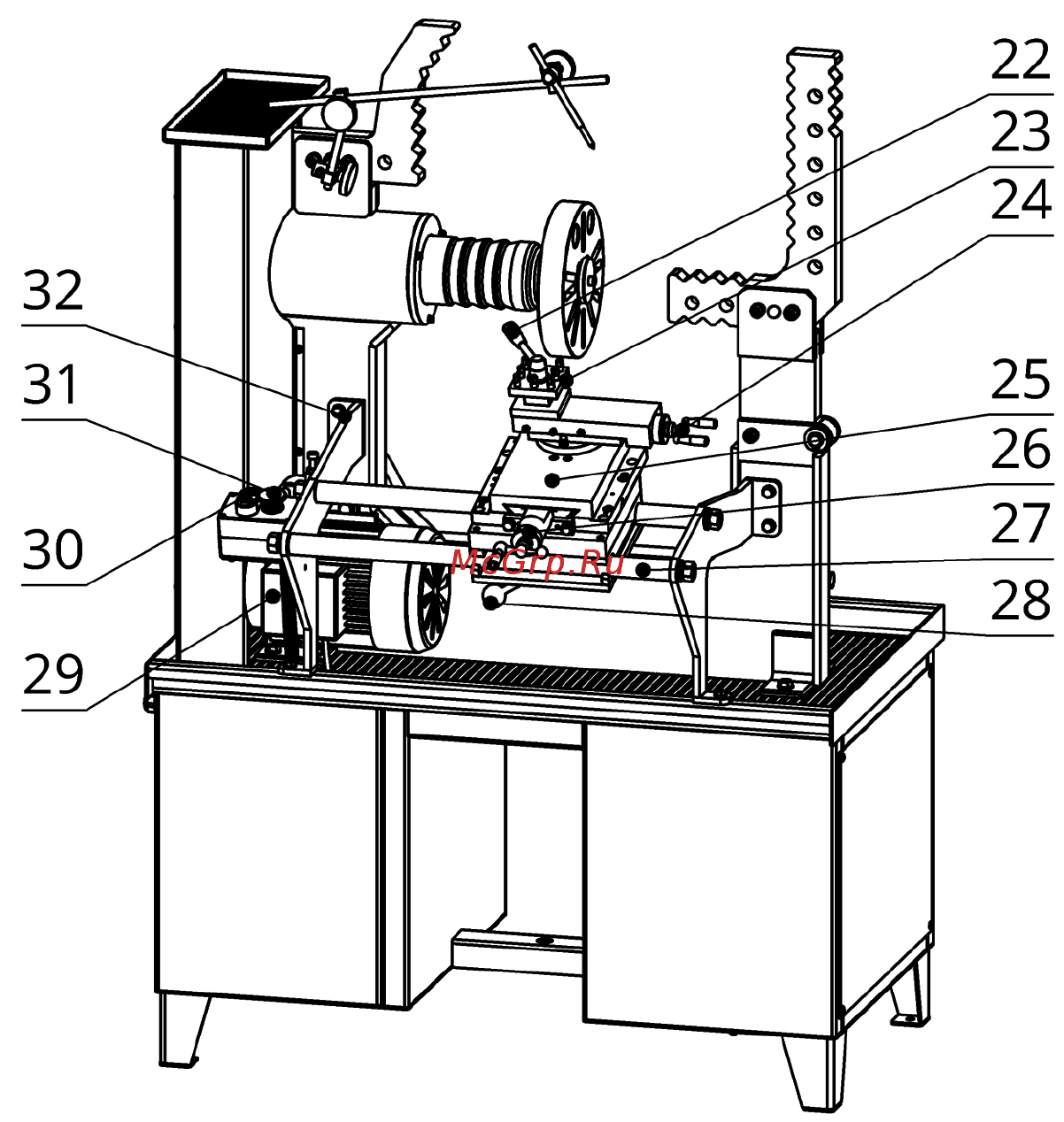

Внешний вид стенда «Фаворит-Т»

Рис. 3.1.

22 – ручка крепления резцедержателя; 23 – резцедержатель; 24 – винт

продольной подачи; 25 – суппорт; 26 – винт поперечной подачи; 27 – на-

правляющие каретки; 28 – ручка крепления каретки; 29 – электродвига-

тель, привода шпинделя; 30 – кнопки «Пуск/Стоп» привода шпинделя;

31 – кнопка аварийной остановки; 32 – кронштейн токарного модуля.
