Внешний вид стенда

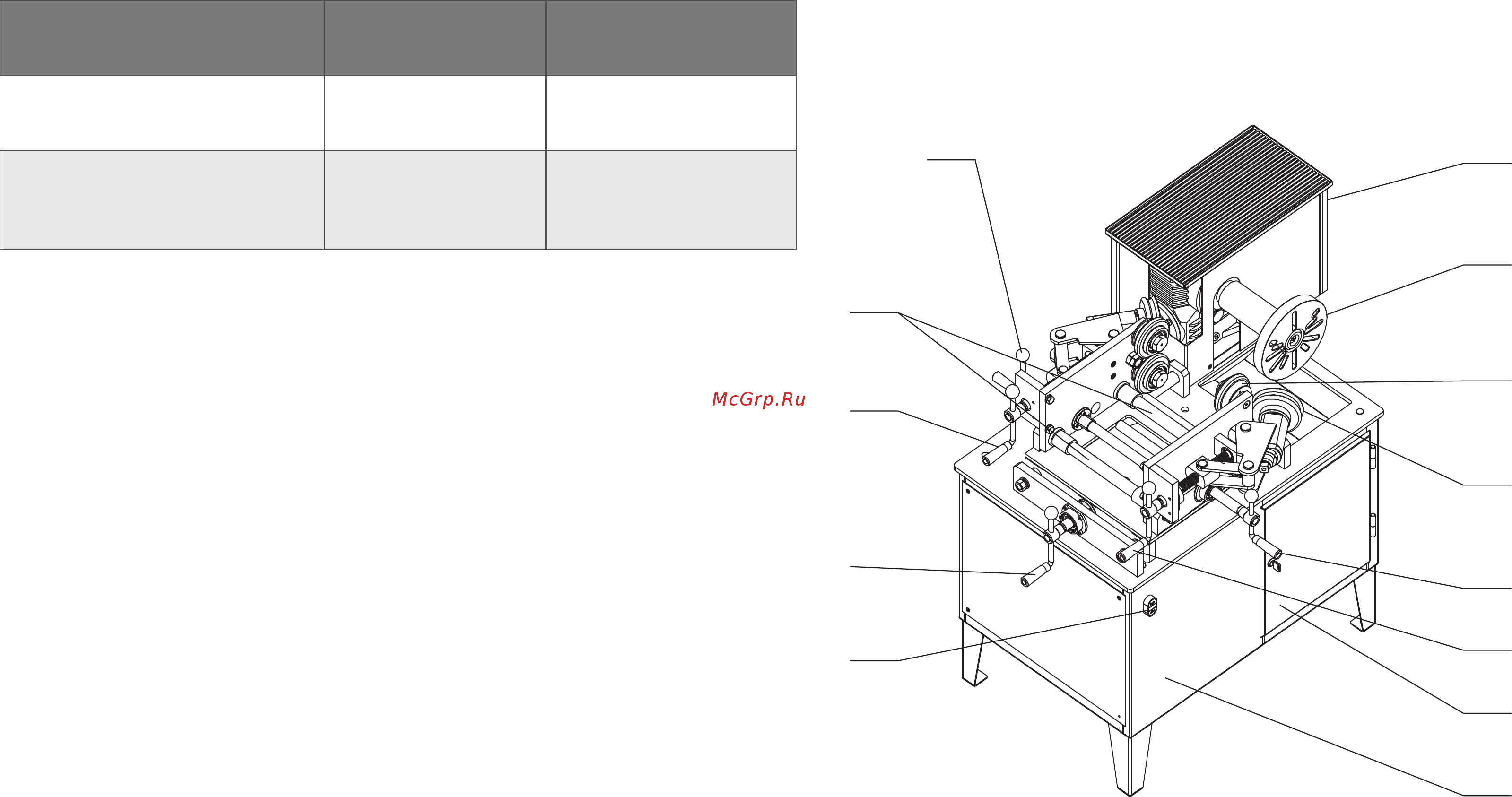

Рис. 1. 1.
22
11
1- корпус (основание); 2 - дверь инструментального шкафа;
3, 11 - штурвал подвода прижимного ролика; 4 - штурвал перемещения
правой каретки; 5 - прижимной ролик; 6 - опорный ролик; 7 - планшайба;
8 - кожух редуктора; 9 - штурвал перемещения левой каретки; 10 -
направляющие; 12 - штурвал перемещения стола; 13 - станция пусковая.
13
12
11
10
9
1
8
7
6
5
3
2
4
9. Хранение, транспортировка,
утилизация
9. 1. Хранение стендов «Премьер-М» должно осуществляться в
упаковке изготовителя, в закрытых помещениях, при температурах
окружающего воздуха от -40 до +50 °C и относительной влажности
воздуха не более 85%.
9. 2. Транспортировка стендов «Премьер-М» может осуществляться
только в упаковке изготовителя, любыми транспортными средствами,
обеспечивающими защиту от атмосферных осадков. Способы
погрузки, размещения и крепления при транспортировке должны
соответствовать манипуляционным знакам на упаковке и должны
обеспечивать сохранность упаковки и изделия в процессе
транспортировки и хранения.
9. 3. Стенды для прокатки дисков «Премьер-М» не содержат опасных и
вредных веществ и материалов и по истечении срока службы
утилизируются на общих основаниях. Особых требований по
утилизации не предъявляется.
9. 4. Перед утилизацией стенда, необходимо слить масло из редуктора.
Отработанное масло утилизируется согласно правилам утилизации
отработанных нефтепродуктов.
Повышенный шум и
нагрев редуктора
Низкий уровень масла
Долить масло до
необходимого
уровня
Шум и треск во время
правки диска, при
неподведённых роликах
шума нет
Вышел из строя
подшипник ролика
Вращением роликов
вручную определить
конкретный ролик,
заменить подшипник
Внешние проявления
неисправности
Вероятные
причины
Рекомендуемые
действия
