СибЕК Премьер-М [12/16] Возможные неисправности и методы их устранения
![СибЕК Премьер-М [12/16] Возможные неисправности и методы их устранения](/views2/1490123/page12/bgc.png)
12
21

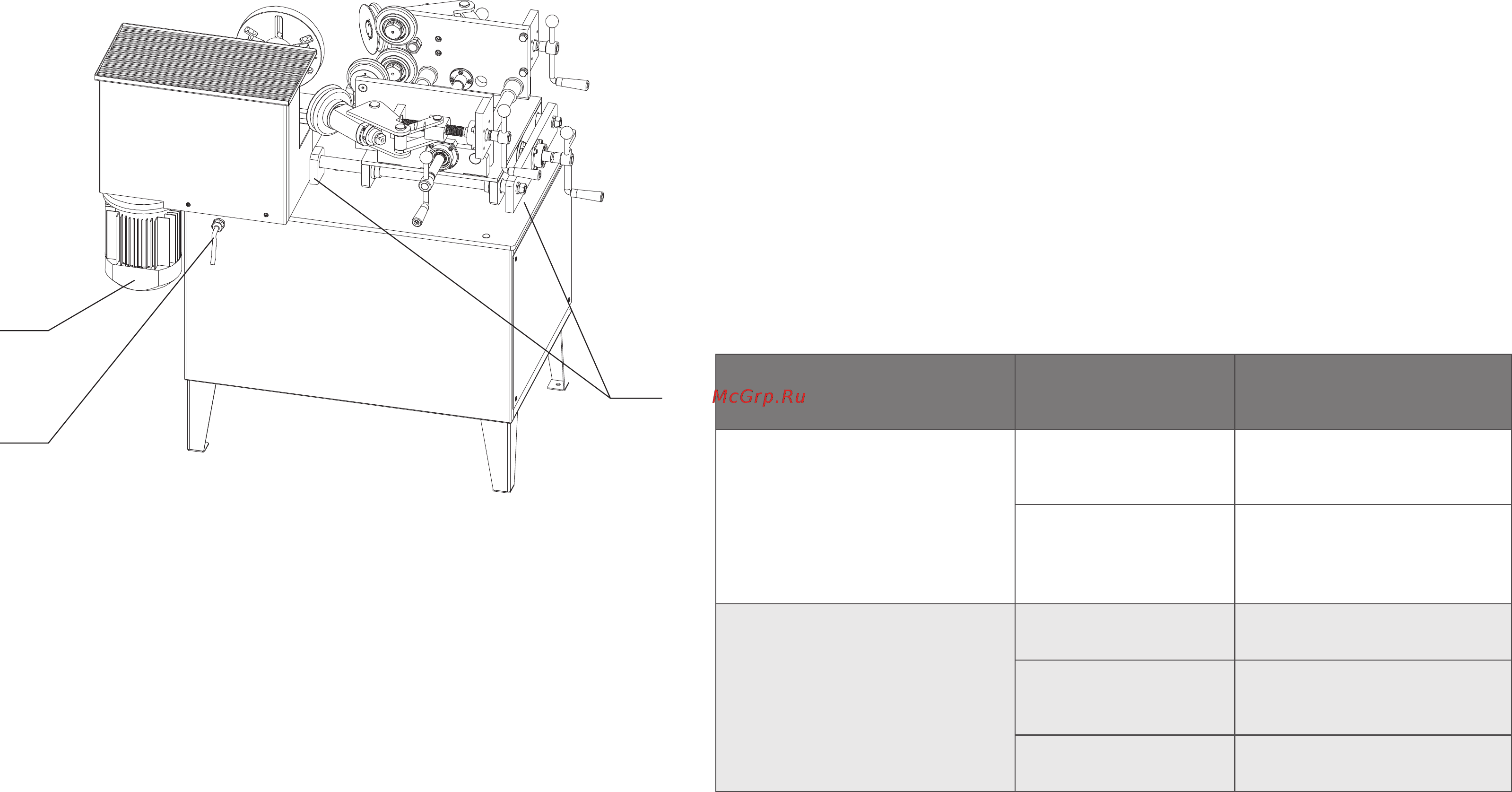

Внешний вид стенда
Рис. 1. 2.
14 – мотор-редуктор; 15 – вывод кабеля сетевого кабеля; 16 – стойки
направляющих.
4. 3. 1. На выходном валу мотор-редуктора закреплена планшайба, в
которой выполнена группа пазов для закрепления всего
номенклатурного ряда обрабатываемых дисков. Центровка дисков
относительно оси вращения осуществляется с помощью сменных
центрующих шайб, поставляемых в комплекте со стендом (13 штук).
По предварительной заявке возможна комплектация стенда
центрующими шайбами любого диаметра.
7. 3. 2. Подтяните болты крепления редуктора.
7. 3. 3. Установите кожух редуктора на место и закрепите винтами.
7. 3. 4. Отверните гайки крепления осей корпуса пиноли и тяг. Выньте
оси из посадочных отверстий, тщательно протрите оси и удалите старую
смазку из посадочных отверстий осей. Нанесите тонкий слой смазки
«Литол-24» на оси и на сопрягаемые отверстия. Установите оси на место
и закрепите гайками.
8. Возможные неисправности и методы их
устранения
8. 1. В процессе эксплуатации стенда могут возникнуть затруднения,
характер которых и рекомендации по преодолению, приведены ниже.
Внешние проявления
неисправности
Вероятные
причины
Не светится лампочка
в пусковой станции
при нажатии клавиши
«Пуск», планшайба
не вращается
Нет напряжения
в электросети
Неисправна вилка
или шнур питания
Рекомендуемые
действия
Вызвать электрика
для восстановления
электроснабжения
1. Заменить вилку
шнура питания.
2. Заменить шнур
питания
При нажатии кнопки
«Пуск», лампочка пусковой
станции светится, двигатель
не работает
Неисправен пускатель
или тепловое реле
Неисправна пусковая
станция
Неисправен двигатель
редуктора
Заменить пускатель
или тепловое реле
Заменить пусковую
станцию в сервисном
центре
Заменить двигатель
14
15
16
