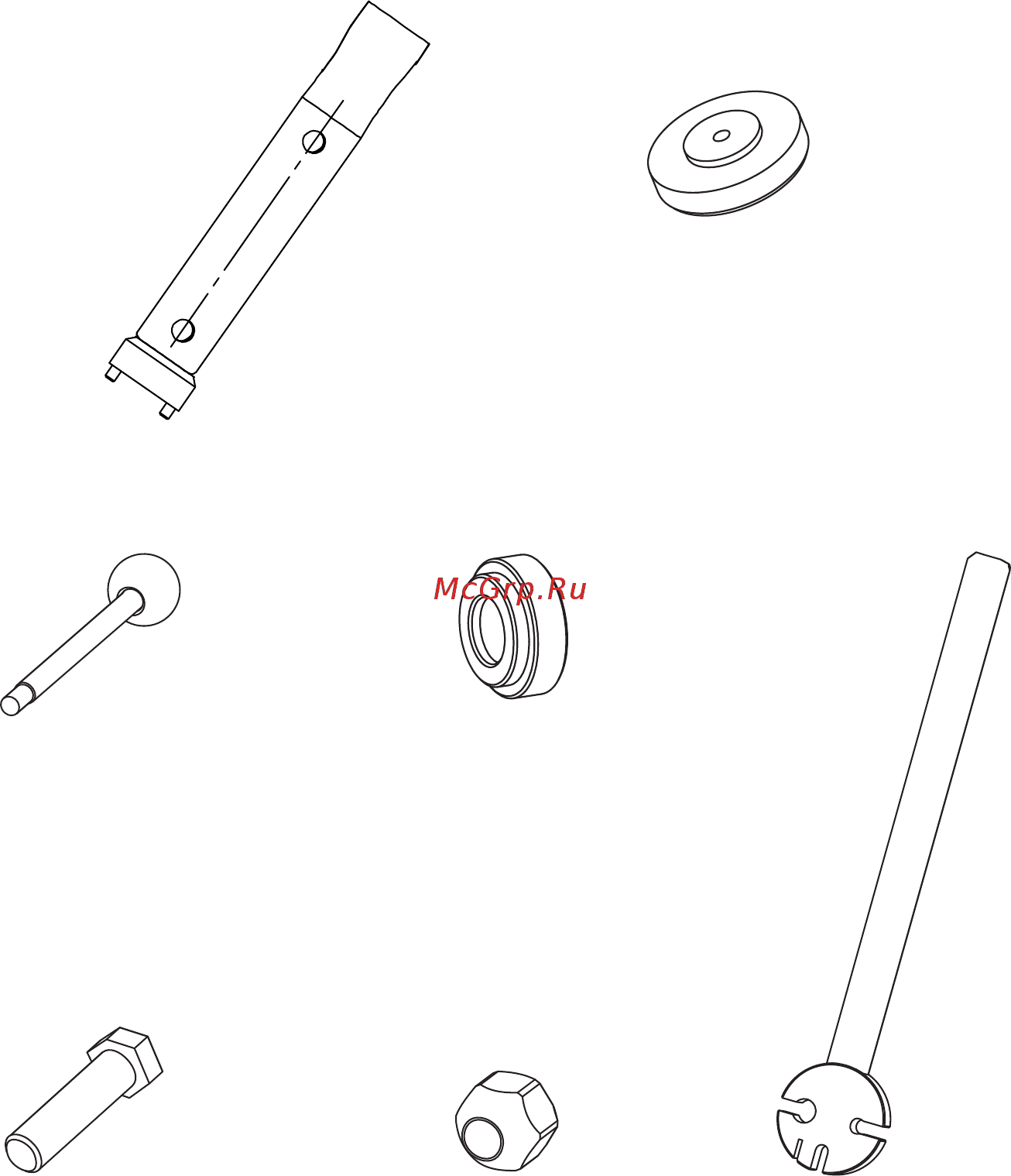

Комплект оснастки
Болт М12 х 50 – 6 шт. Гайка дисков – 6 шт.
ДП4.5.003Е
Шайбы центрующие
Комплект – 13 шт.
ДП4Ш.300 СБ
Ключ
комбинированный
ДП2.И.100СБ
Вороток
ДП2.И.02А СБ
Шайба переходная - 6 шт.
Для дисков а/м “Газель”
ДП2.600.013
Ключ
пазовый ДП2.И.040 СБ
