установите в кронштейн подставку.
Протереть и смазать направляющие тонким слоем смазки
«Литол-24».
На резьбовые соединения крепёжных болтов нанесите тонкий слой
смазки «ШРУС 4М» или «Литол-24».
7. 2. Ежемесячное техническое обслуживание.
При ежемесячном техническом обслуживании проводятся работы,
предусмотренные регламентом ежедневного технического
обслуживания и, в дополнение, производится тщательная очистка и
смазка направляющих и винтовых пар.
Очистка проводится в следующем порядке:
Переведите стол в крайнее положение. С помощью ветоши,
смоченной небольшим количеством керосина, удалите остатки смазки
со скалок. Протрите скалки сухой чистой ветошью и нанесите тонкий
слой смазки «Литол-24». Удалите старую смазку с винта на открытом
участке и тоже смажьте тонким слоем смазки «Литол-24». Переведите
стол во второе крайнее положение и проведите очистку и смазку
направляющих и деталей винтовой пары аналогично указанному
ранее.
Для равномерного распределения смазки по направляющим и
винтовой пары для перемещения кареток и винтовой пары вращения
пинолей производится точно также.
Для равномерного распределения смазки по направляющим и
деталям винтовой пары необходимо 1 – 2 раза переместить стол и
каретки по направляющим, а пиноль прижимного ролика —
повернуть 1 – 2 раза в крайнее положение вокруг оси.
Проверьте и при необходимости подтяните болты крепления
редуктора и другие ослабленные части и узлы.
Проверьте и, если необходимо, подтяните крепления рукавов
высокого давления в гидростанции, на распределителе и
гидроцилиндре.
7. 3. Ежегодное техническое обслуживание.
Ежегодное техническое обслуживание включает в себя все работы
по регламенту ежемесячного технического обслуживания и, кроме
Рис. 4
Рис. 4
Рис. 5
Рис. 5
Рис. 6
Рис. 6

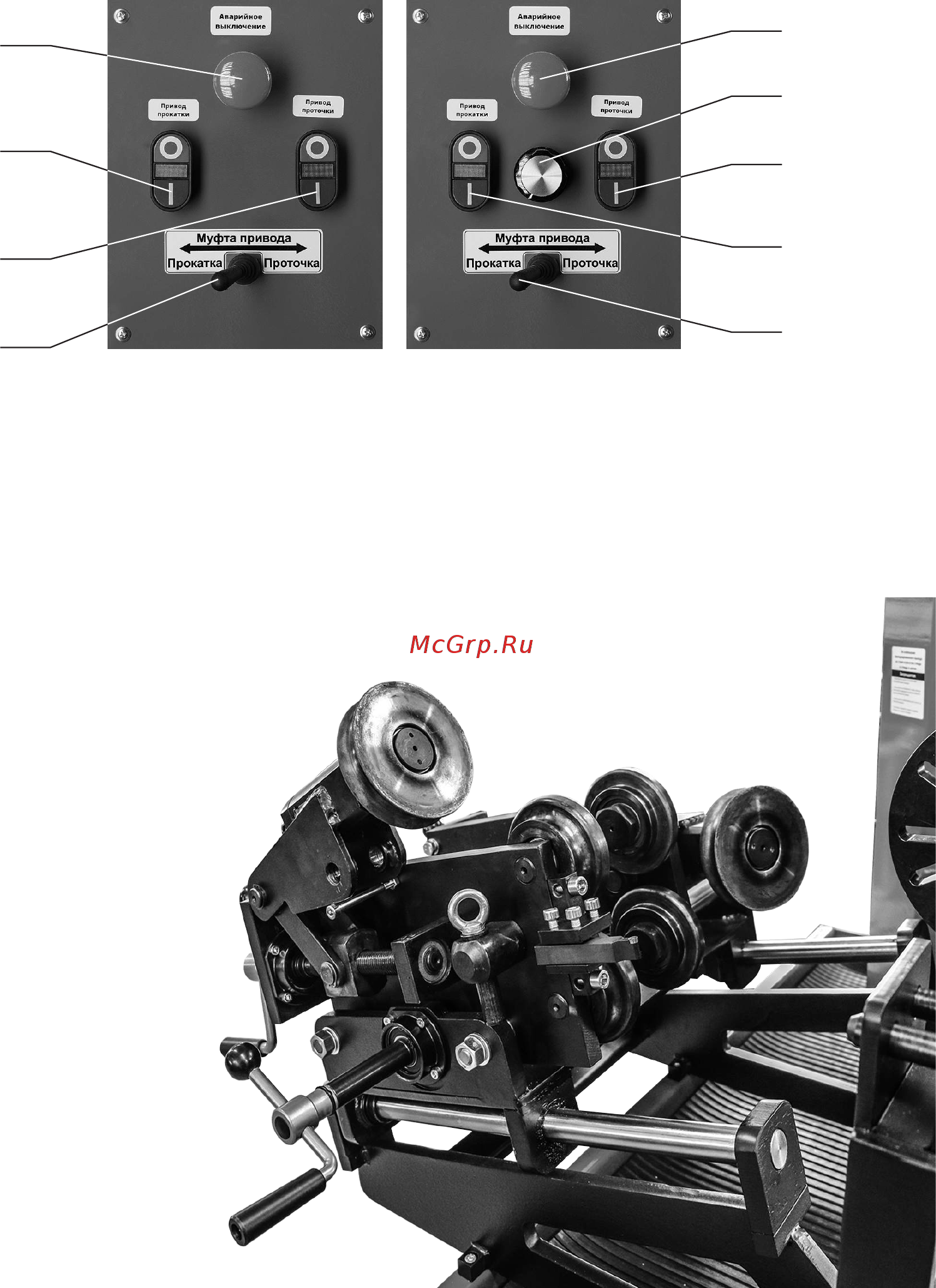

Пост управления
«Премьер-Альфа-Т»
Пост управления
«Премьер-Альфа-Т»
Пост управления
«Премьер-Альфа-ТР»
Пост управления
«Премьер-Альфа-ТР»
Резцедержатель на стендах «Премьер-Альфа-Т»
«Премьер-Альфа-ТР»
Резцедержатель на стендах «Премьер-Альфа-Т»
«Премьер-Альфа-ТР»
1
1
2
3
5
4
4
3
2
1 – кнопка аварийной остановки; 2 – выключатель привода прокатки;
3 – выключатель привода проточки; 4 – переключатель
«прокатка/проточка»; 5 – регулятор частоты вращения.
