20
21

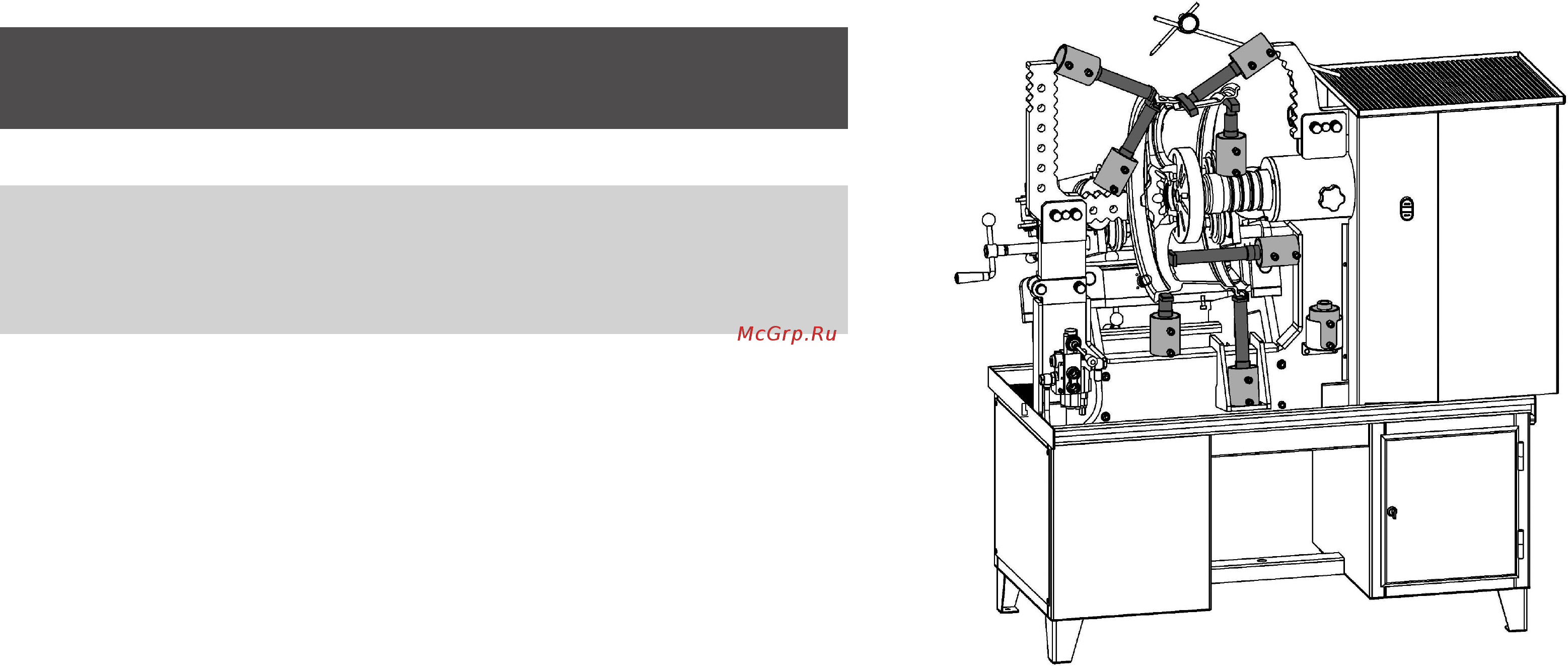

Рекомендуемые положения при работе с
гидроцилиндром
Рис. 7.
Вращением шпинделя добейтесь такого положения диска, при
котором начало деформированного участка, будет находиться
параллельно вертикальной оси стенда.
Прогрейте участок предназначенный для правки с помощью
промышленного фена или другого источника тепла до 150 – 250°С.
давления, соединения гидравлической системы, убедитесь в отсутствии
повреждений.
Подключите стенд к сети питания электрическим током.
Измерьте центральное отверстие ремонтируемого диска, установите на
планшайбу соответствующую центрирующую шайбу и зафиксируйте её
болтом М8х55.
Внимание! Все работы с электрооборудованием и электрическими
цепями должен производить электрик с допуском на обслуживание
электроустановок до 1000 В.
6. 2. 1. Правка литого или кованного диска
При осмотре диска могут быть обнаружены трещины. Используя аргоно-
дуговую сварку, отремонтируйте обнаруженные дефекты. Зачистку
поверхностей от сварочных брызг и наплывов металла произведите с
помощью специнструмента или с использованием напильника, наждачной
бумаги и т. п.
Предварительно очищенный от загрязнений диск установите на
планшайбу шпинделя, используя для этого крепёжные болты,
поставляемые в комплекте, с моментом затяжки не менее 90 Hm.
Количество болтов должно соответствовать количеству крепёжных
отверстий обрабатываемого диска. Для дисков с 6-ю отверстиями
допускается крепление на 3-х болтах по схеме «+ – + – + –». Привалочная
плоскость диска должна быть обращена в сторону планшайбы.
Вращением диска установите его таким образом, чтобы
недеформированная часть обода оказалась направленной в сторону
указателя биения.
Расслабив фиксирующие болты указателя биения, подведите его
заострённое окончание к ободу. Застопорите указатель биения. Вращая
диск, отметьте маркером те точки на ободе, где остриё указателя начинает
отдалятся от поверхности обода или наоборот мешать вращению. Сектор,
расположенный между полученными отметками является зоной правки.
Отведите остриё указателя биения из рабочей зоны.
Подберите рихтующую насадку соответствующего профиля и
смонтируйте её на сменный шток необходимой длины и установите в
гидроцилиндр.
