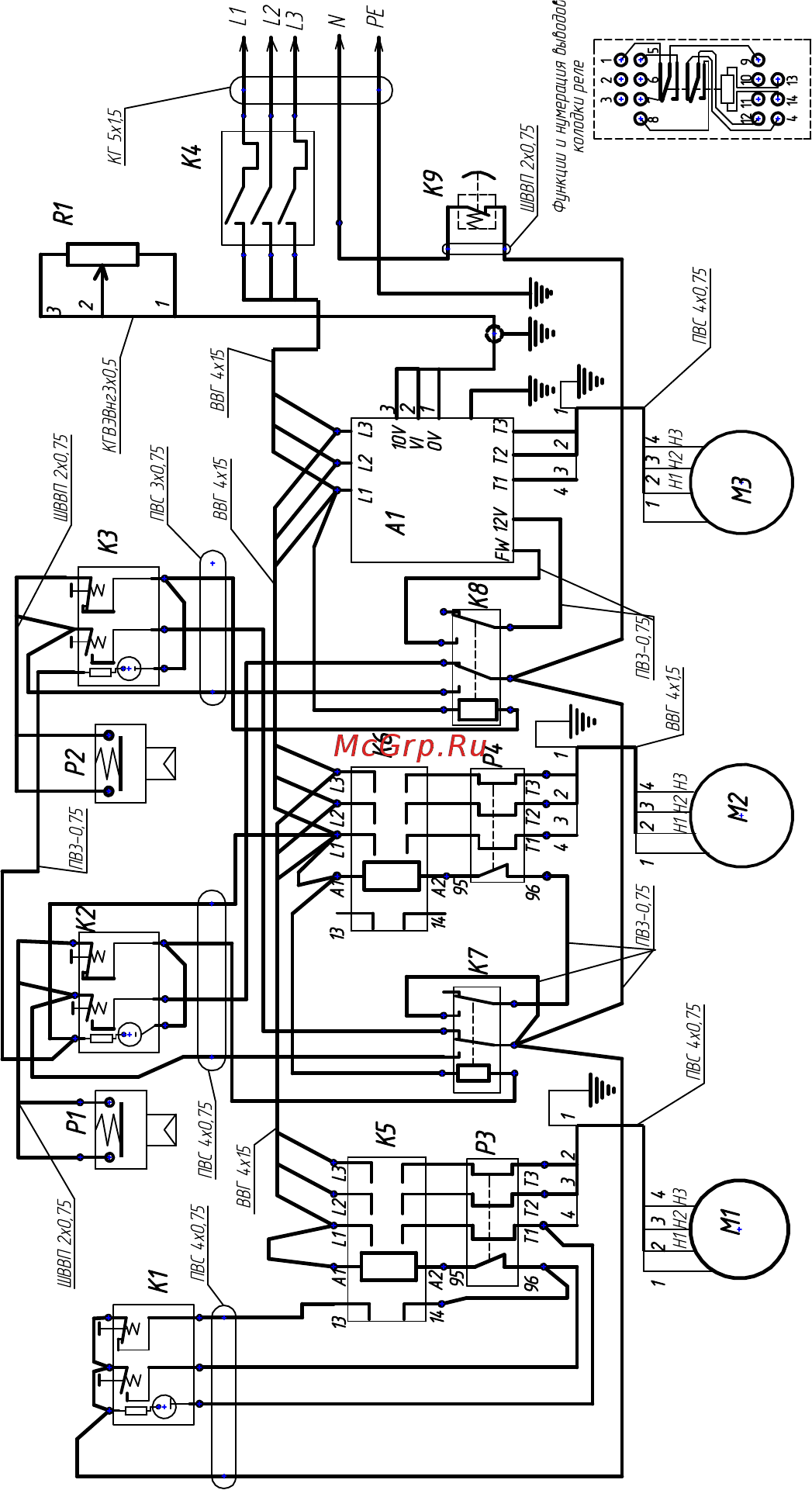

Схема электрическая стенда «Премьер-Альфа-ТР»

Ê1, Ê2. Ê3 - Ñòàíöèÿ ïóñêîâàÿ ÀÐÂÂ-22; Ð1, Ð2 - ðåëå äàâëåíèÿ (âûêëþ÷àòåëü ñòîï-ñèãíàëà ÌÌ125Ä-03); R1 - ïîòåíöèîìåòð ïðîâîëî÷íûé

2540S-1, - 2 êÎì; Ê4 - àâòîìàò ââîäíîé ÀÅ2046Ì-100 Ó3 êàò.À; Ê5, Ê6 - êîíòàêòîð ìàãíèòíûé ÊÌÈ 10910 ÒÓ 02 ÀÃÈÅ 644336.028; Ê7,

Ê8 - ðåëå ýëåêòðîìàãíèòíîå TRU 220 VÀÑ, S-2Ñ íà êîëîäêå 2387Ñ. 5A 250Â; Ê9 - êíîïêà àâàðèéíîé îñòàíîâêè ÀÂ-22; À1 -

ïðåîáðàçîâàòåëü ÷àñòîòû Å2-MINI 001H; Ð3, Ð4 - ðåëå òåïëîâîå ÐÒÈ13 ñåðèè 1310 (4-6À) ÃÎÑÒ 16308-84; Ì1 - ýëåêòðîäâèãàòåëü

ãèäðîñòàíöèè ÀÈÐ 71 À4 Ó3 IÌ1081, 380Â, 0,55êÂò, 1500 îá/ìèí; Ì2 - ýëåêòðîäâèãàòåëü ðåäóêòîðà ÀÄÌ 80 Â4 Ó2 IÌ1081, 380Â, 1,1 êÂò,

1500 îá/ìèí; Ì3 - ýëåêòðîäâèãàòåëü ïðÿìîãî ïðèâîäà âàëà ÀÈÐ71 Â6 IÌ1081 380Â, 0,55êÂò, 1000 îá/ìèí

К1, К2. К3 - Станция пусковая АРВВ-22; Р1, Р2 - реле давления (выключатель стоп-сигнала ММ125Д-03); R1 - потенциометр проволочный

2540S-1, - 2 кОм; К4 - автомат вводной АЕ2046М-100 У3 кат.А; К5, К6 - контактор магнитный КМИ 10910 ТУ 02 АГИЕ 644336.028; К7, К8 - реле

электромагнитное TRU 220 VАС, S-2С на колодке 2387С. 5A 250В; К9 - кнопка аварийной остановки АВ-22; А1 - преобразователь частоты Е2-

MINI 001H; Р3 - реле тепловое РТИ13 серии 1308 (2,5-4А) ГОСТ 16308-84; Р4 - реле тепловое РТИ13 серии 1310 (4-6А) ГОСТ 16308-84; М1 -

электродвигатель гидростанции АИР 71 А4 У3 IМ1081, 380В, 0,75кВт, 1500 об/мин; М2 - электродвигатель редуктора АДМ 80 В4 У2 IМ1081,

380В, 1,1 кВт, 1500 об/мин; М3 - электродвигатель прямого привода вала АИР71 В6 IМ1081 380В, 0,55кВт, 1000 об/мин
