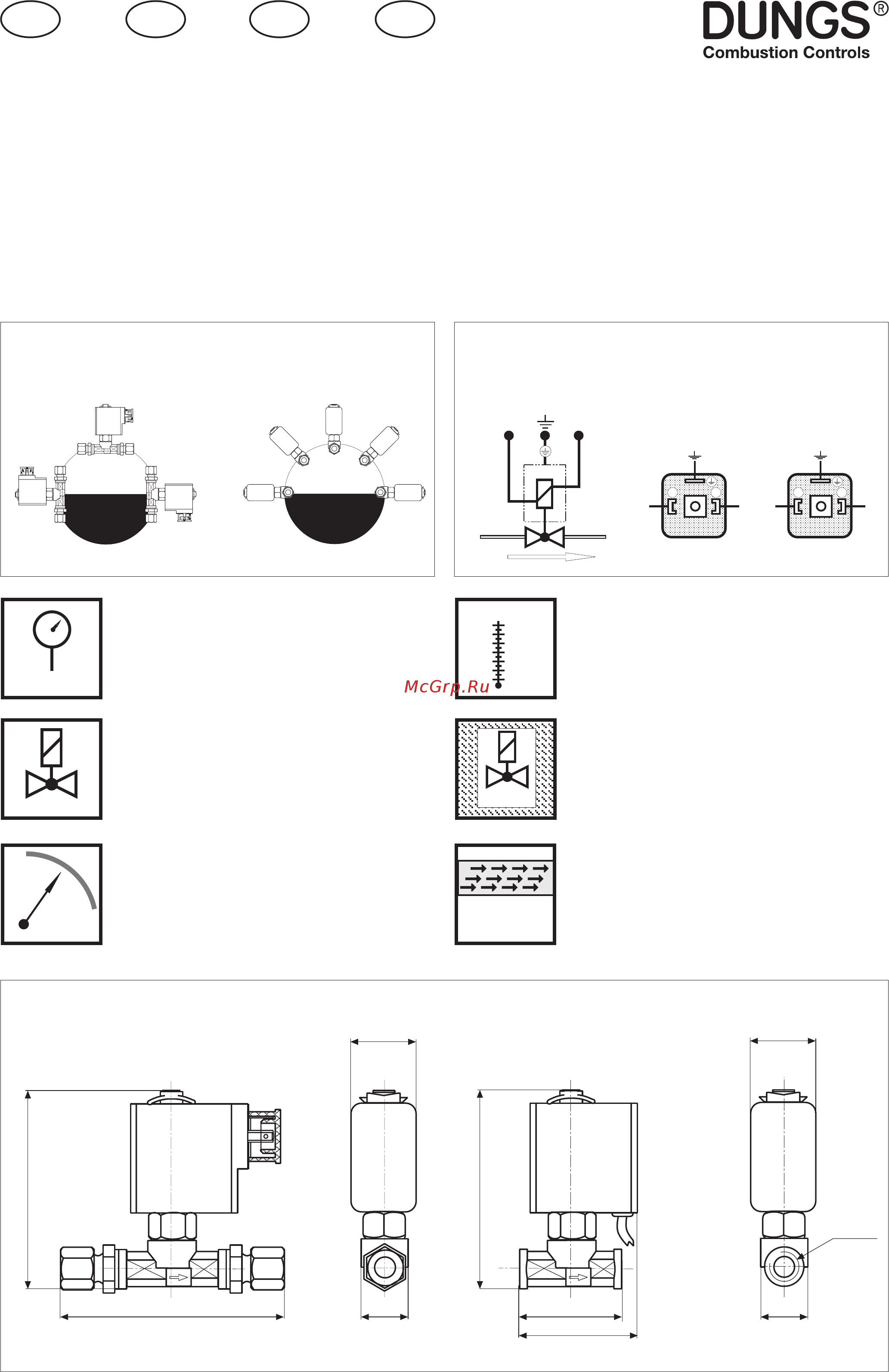

M/CD • Edition 06.11 • Nr.228 899
Инструкция по
эксплуатации и монтажу
Электромагнитный клапан
одноступенчатый принцип
действия
Тип MV 502
Номинальные внутренние диаметры
Rp 1/4
DN 8
Provozní a montážní
návod
Magnetický ventil
jednostupňový způsob provozu
Typ MV 502
Jmenovité světlosti
Rp 1/4
DN 8
Instrukcja obsługi i
montażu
Zawór elektromagnetyczny
jednostopniowy
typ MV 502
średnice znamionowe
Rp 1/4
DN 8
Kullan∂m ve Montaj
K∂lavuzu
Manyetik ventil
tek kademeli iµletme türü
Tip MV 502
Nominal çap
Rp 1/4
DN 8
Макс. рабочее давление
Max. provozní tlak
Maks. ciśnienie robocze
Max. ∑µletme bas∂nc∂
p
max.
= 500 mbar (50 kPa)
Класс А, группа 2
Třída A, skupina 2
Klasa A, grupa 2
S∂n∂f A/ Grup 2
согласно / podle / wg / göre
EN 161
Температура окружающей среды
Teplota okolí
Temperatura otoczenia
Çevre s∂cakl∂π∂
-15 °C … +60 °C
Вид защиты/Krytí
Rodzaj ochrony/Koruma türü
IP 54 согласно / podle / wg / göre
IEC 529 (DIN EN 60529)
Семейство 1 + 2 + 3
Skupina 1 + 2 + 3
Rodzina 1 + 2 + 3
Familya 1 + 2 + 3
U
n
~(AC) 230-240 V –15 % +10 %
или /nebo/lub/veya ~(AC) 110 V
=(DC) 24 V- 28V
Продолжительность включения/
Doba zapnutí / czas włączenia/ Dev-
rede kalma süresi 100 %
Электрическое соединение
Elektrický přípoj
Podłączenie elektryczne
Elektrik baπlant∂s∂
IEC 730-1 (VDE 0631 T1)
Заземление согласно местным инструкциям
Uzemnění podle místních předpisů
Uziemienie zgodnie z lokalnymi przepisami
Yerel yönetmeliklere göre topraklama
Rp 1/4
Rp 1/4
Rp 1/4
30
22
ca. 103
90
Rp 1/4
30
22
50
90
Rp 1/4
55
Rp 1/4
Сборочные размеры / Montážní rozměry / Wymiary montażowe / Boyutlar [mm]
Положение при монтаже
Poloha vestavění
Położenie zabudowy
Montaj pozisyonu
[mbar]
EN 161
[ V ]
°C
0
+60
-15
DIN EN
60529
Gas Gaz
2 1
N
L
1
2 1
-
+
AC DC
