Подключение внешнего источника питания УСПД производится к клеммам PWR с

соблюдением полярности. Перемычка на модуле отвечает за коммутацию источника

питания с основным блоком УСПД.

При подключении внешнего источника питания перемычка должна быть

установлена. Если питание через модуль не используется, т.е. установлены батареи,

то перемычка должна быть снята во избежание дополнительного энергопотребления

схемой самого модуля.

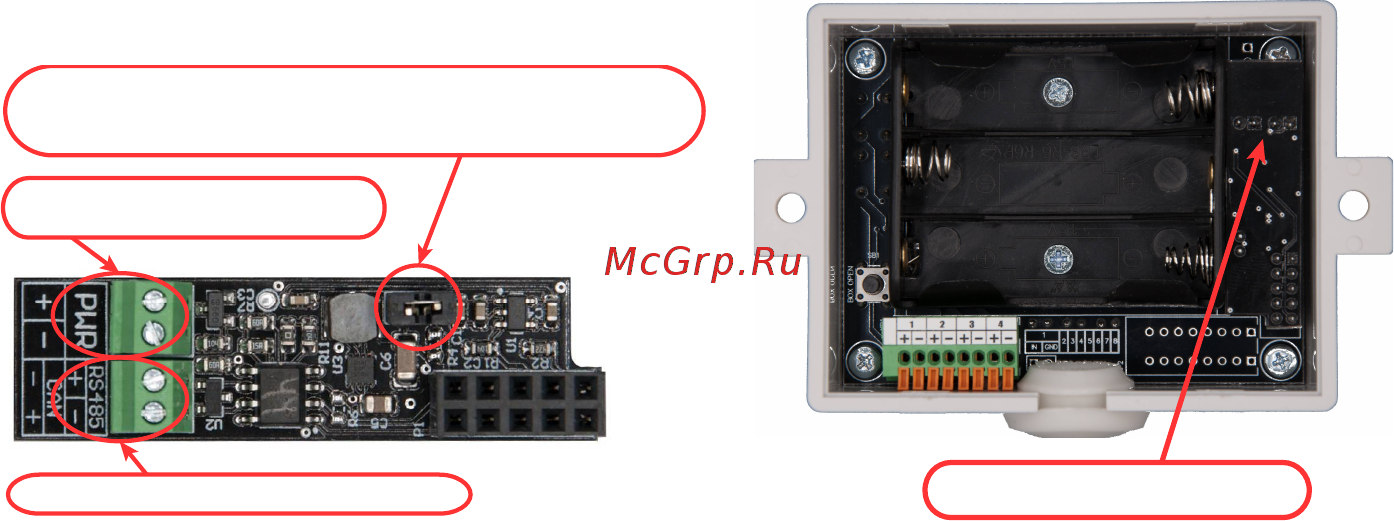

перемычка:

· установить при питании контроллера от внешнего источника

· снять при питании контроллера только от батареек

клемма подключения электросчетчиков

клемма подключения внешнего

питания контроллера 5-17 Вольт

модуль RS-485/CAN/5-17V
