Saures R1 [24/64] Внимание счетчики должны подключаться по принципу шины ответвления и кольцевания не допустимы согласующий резистор должен быть в схеме строго один и строго на последнем счетчике
![Saures R1 [24/64] Внимание счетчики должны подключаться по принципу шины ответвления и кольцевания не допустимы согласующий резистор должен быть в схеме строго один и строго на последнем счетчике](/views2/1490508/page24/bg18.png)

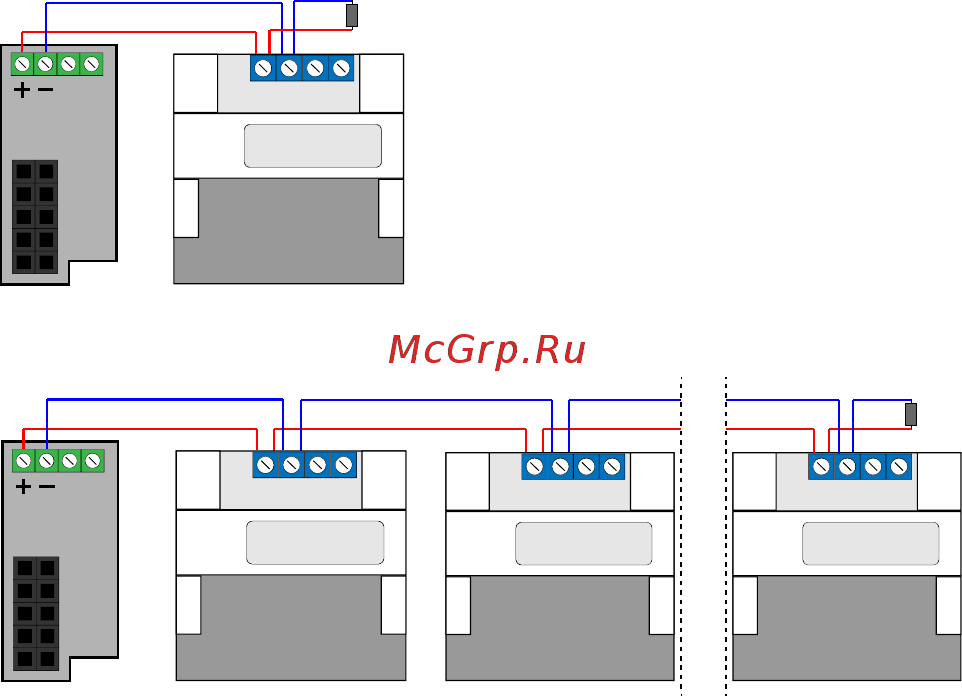

Принцип подключения одного и нескольких счетчиков показан на схемах ниже:
Внимание: Счетчики должны подключаться по принципу шины, ответвления и
кольцевания не допустимы. Согласующий резистор должен быть в схеме строго один
и строго на последнем счетчике.
Модуль
интерфейса
RS-485/CAN
До 8 однотипных счетчиков
120 Ом
Модуль
интерфейса
RS-485/CAN
120 Ом
Один счетчик
