Saures R1 [21/64] Подключение электросчетчиков к успд
![Saures R1 [21/64] Подключение электросчетчиков к успд](/views2/1490508/page21/bg15.png)
13 Подключение электросчетчиков к УСПД
Графические схемы подключения устройств приведены в отдельном документе
«Схемы подключения устройств к контроллерам SAURES».
Для работы со счетчиками электроэнергии в УСПД требуется установить модуль RS-
485/CAN/5-17V.
Для работы с этим модулем прошивка УСПД должна иметь версию 3.5.0 и выше.
Модуль необходимо подключать при извлеченных батареях и выключенном внешнем
питании! Если модуль подключен и корректно опознан, то в настройках УСПД на

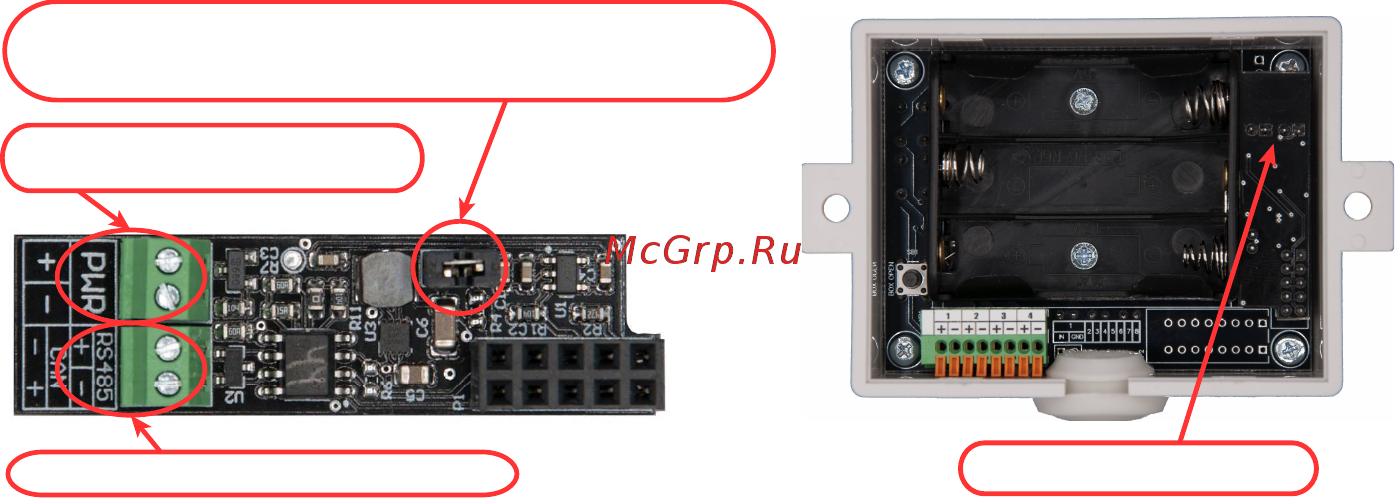

перемычка:
· установить при питании контроллера от внешнего источника
· снять при питании контроллера только от батареек
клемма подключения электросчетчиков
клемма подключения внешнего
питания контроллера 5-17 Вольт
модуль RS-485/CAN/5-17V
