14
420010268000 Blu 500.1 P ÷ 700.1 P Low Nox
FR
Pour calculer le débit de fonctionnement, en kW, du brûleur, procéder de la manière sui-
vante:
- Vérifier au compteur la quantité de litres débités, ainsi que la durée de la lecture,
ensuite procéder au calcul du débit par la formule suivante:
CALCUL DU DEBIT DE FONCTIONNEMENT DU BRULEUR
e
x f = kW
s
e = Litres de gaz
s = Temps en secondes
G20 = 34,02
G25 = 29,25
G30 = 116
G31 = 88
f
I
0

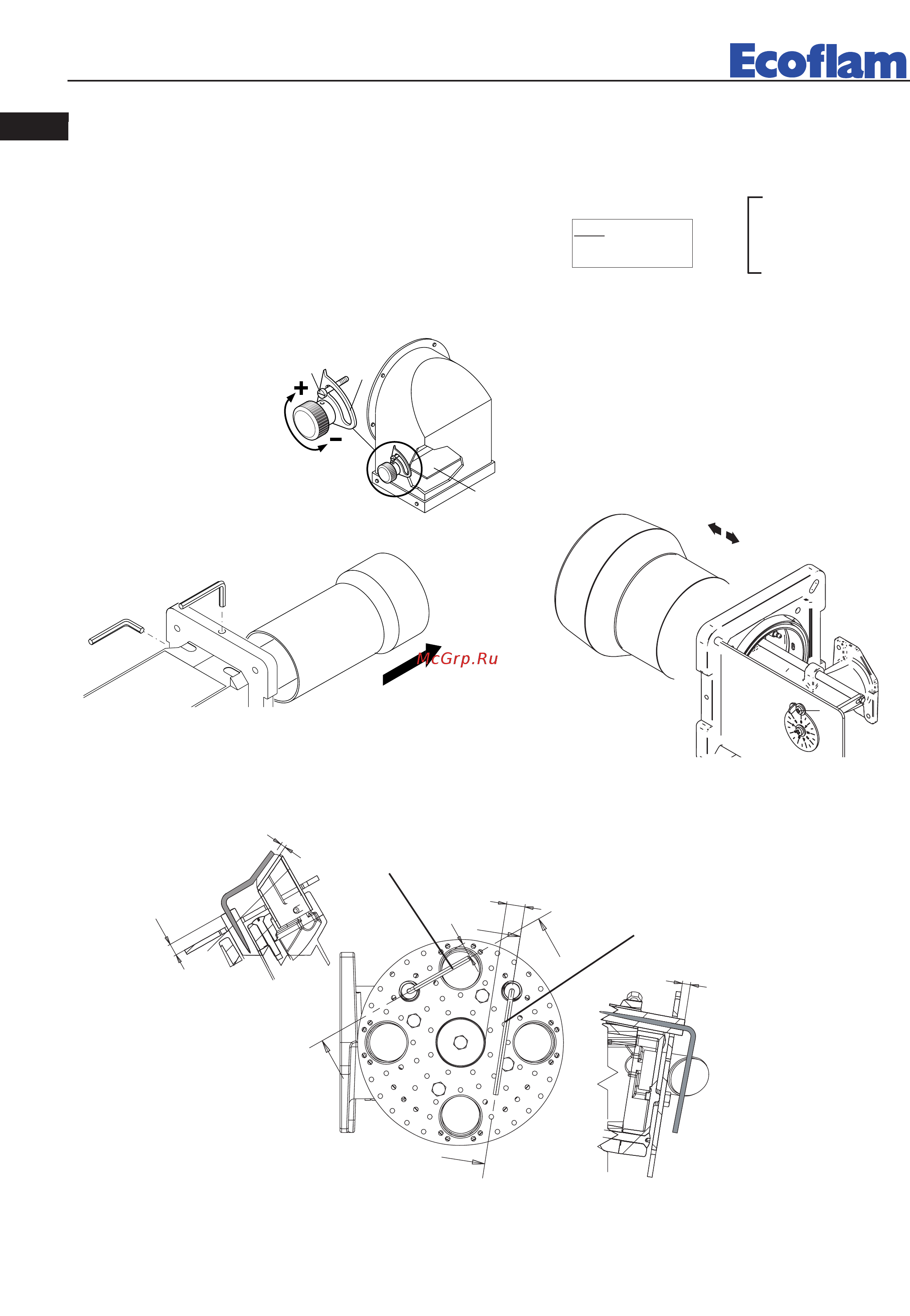

REGLAGE DE L’AIR
Pour régler l’air en aspiration:
- Dévisser la vis A.
- Tourner le clapet de l’air B
par le levier C jusqu’à obtenir
la portée d’air correcte, déter-
minée par une analyse de la
combustion.
- Visser la vis A.
B
C
A
COMMENT ENLEVER LA BUSE
La régulation de la tête de combustion est faite pour obtenir
le meilleur rendement de combustion.En cas d’installation
du brûleur aux puissances minimales, la tête est reculée, tan-
dis qu’elle est avancée pour les puissances maximales.
Exécution: - desserrer la vis de blocage du levier A; -
Déplacer le levier jusqu’à atteindre la position désirée; -
Serrer à nouveau la vis de blocage.
Max
Ｍin
A
REGULATION DE LA TETE DE COMBU-
STION
A
A
AA
SEEZION
5
1
1
,
5
B
B
SEZIONE B-
-
B
7
,
5
9
3
POSITION DES ELECTRODES
Electrode d’allumage
Sonde de ionisation
