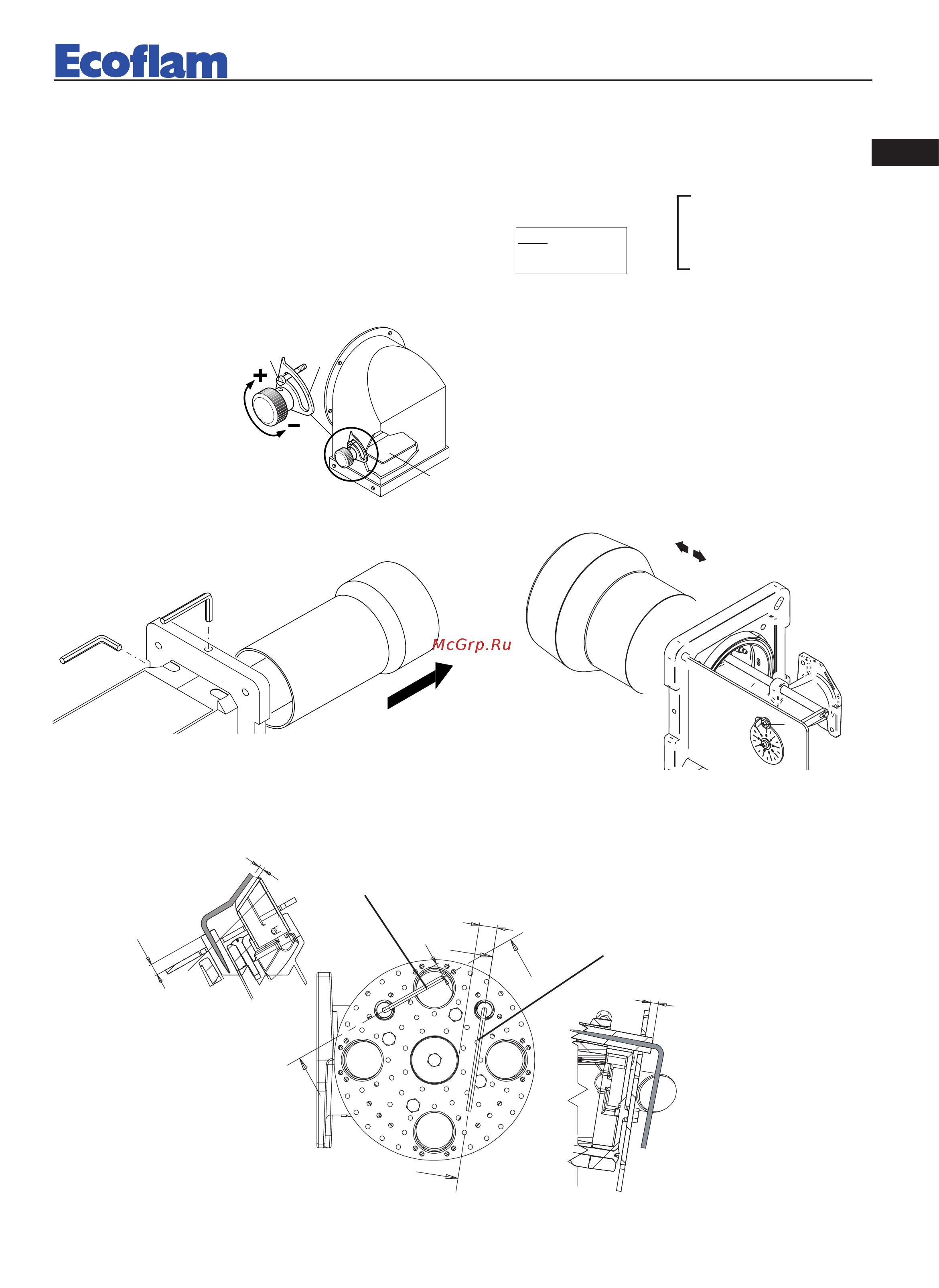

![Ecoflam BLU 700.1 MD Low NOx TC - VCS 125 [19/36] A a s e e zion](/views2/1490825/page19/bg13.png)
19
420010268000 Blu 500.1 P ÷ 700.1 P Low Nox
ES
Para calcular la potencia de funcionamiento, en kW, del quemador, proceder de la
manera siguiente:
Comprobar al contador la cantidad de litros suministrados y la duración, en segundos,
de la lectura, luego proceder al calculo de la potencia con la formula siguiente:vd
CALCULO DE LA POTENCIA DE FUNCIONAMIENTO DEL QUEMADOR
e
x f = kW
s
e = Litros de gas
s = Tiempo en segundos
G20 = 34,02
G25 = 29,25
G30 = 116
G31 = 88
f
DESMONTAJE DEL TUBO DE LLAMA
I
0
REGULACIÓN DEL AIRE
Para regular el aire en aspi-
ración:
- Aflojar el tornillo A.
- Rodar la clapeta del aire
B por medio de la palan-
ca C, hasta obtener un
caudal de aire correcto,
comprobado por una
análisis de la combustión.
- Atornillar el tornillo A.
B
C
A
La regulación de la posición de la cabeza de combustión
es efectuada para obtener el mejor rendimiento de la
combustión. En caso de instalaciones con caudales míni-
mos, la cabeza es arredrada, con caudales máximos es
adelantada.
Ejecución: aflojar el tornillo de fijación da la palanca A y
mover la palanca hasta conseguir la posición que se nece-
sita; al fin atornillar el tornillo A.
Max
Ｍin
A
REGULACION CABEZA DE COMBUSTION
A
A
AA
SEEZION
5
1
1
,
5
B
B
SEZIONE B-
-
B
7
,
5
9
3
POSICIÓN DE LOS ELECTRODOS
Electrodo de encendido
Sonda de ionización
